Tube en pouce - conversion en calcul métrique

Pour beaucoup de gens, le système métrique plutôt que pouce est plus familier et plus familier. Bien sûr, il n’est pas si difficile de convertir des centimètres en pouces, mais dans le cas des désignations de la taille des tuyaux, il ya beaucoup de subtilités. Pour cette raison, de nombreux plombiers débutants «flottent» ouvertement dans leur choix et peuvent faire une grave erreur.

Qu'est-ce qu'un pouce de pipe?

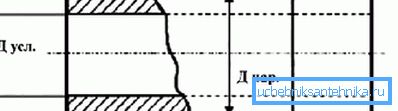

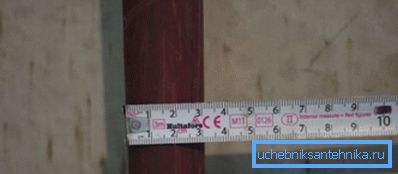

Le paramètre le plus important est le diamètre intérieur, bien que plus souvent lorsque vous choisissez d'utiliser le diamètre nominal (DN), autrement dit la taille de la lumière. La bande passante en dépend.

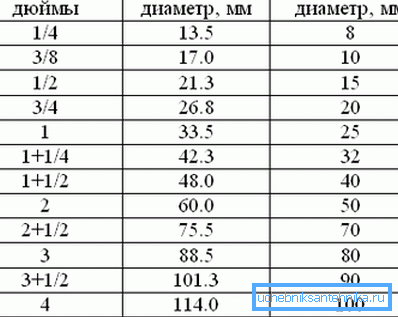

Un pouce typique mesure 25,4 mm, mais dans le domaine sanitaire, cette règle, à première vue, ne fonctionne pas. Par exemple, le diamètre extérieur d'un tuyau en pouces est de 33,5 mm en mm (la valeur est donnée pour le VGP du pipeline). Une personne ordinaire dans une telle situation pourrait penser qu’une erreur s’est glissée dans ses calculs.

Le fait est que vous devez naviguer non pas à l'extérieur, mais sur le DV, mais dans ce cas, il n'y a pas de correspondance exacte de 25,4 mm. Ainsi, le pouce de taraudage correspond à un DN de 25,0 mm et, comme pour le DV, la propagation peut être encore plus grande. Les instructions pour les travaux de construction ne mentionnent guère la difficulté de convertir les unités de mesure, de sorte que vous pouvez facilement vous tromper.

Ainsi, pour un VGP léger, le tuyau en Dvn sera de 27,9 mm, pour un tuyau ordinaire - 26,4 mm et pour un tuyau renforcé - 25,5 mm, la raison de cette variation est l’épaisseur de la paroi. Si, dans une telle situation, une personne se concentre sur le DN, elle s’arrêtera très probablement à une variante de 26,8 mm, et cette taille correspond-elle déjà? pouce, le prix d’une telle erreur peut être considérable.

Faites attention! Même une erreur à la baisse apparemment insignifiante affecte grandement la capacité et la pression du système. Cela pourrait nuire à sa durabilité.

Tailles de tuyaux de différents matériaux

La conversion en métrique des tuyaux en pouces est particulièrement importante lorsque vous travaillez avec des matériaux différents. Par exemple, lorsqu'il est nécessaire de connecter une section de pipeline en métal et en plastique. Dans ce cas, il est nécessaire de prendre en compte non seulement Dv, mais également Dn. Sinon, l'étanchéité du raccord de tuyau ne sera pas atteinte.

Tuyaux d'acier

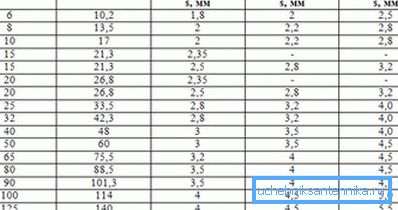

Lorsque vous travaillez avec eux, la méthode de production est également importante et la taille en dépend. Ainsi, la gamme de tailles d’AIV (GOST 3262-75) va de 6 à 150 mm (ce qui signifie Du).

L'épaisseur du matériau varie en fonction de la version

• dans un pipeline VGP léger, l'épaisseur varie de 1,8 à 4,0 mm. En conséquence, le diamètre intérieur du tuyau en pouces sera de 25 mm et le diamètre extérieur dans cet exemple sera de 33,5 mm;
• pour une version ordinaire, le mur peut avoir une épaisseur de 2,0 à 4,5 mm;
• la version renforcée a une épaisseur encore plus grande (2,5 - 5,5 mm).

Il est possible de sélectionner des types de pipelines tels que:

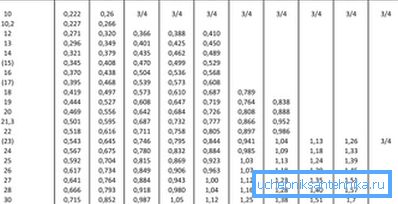

• Soudé au sol (GOST 10704-91). Il diffère du VGP par un DN légèrement plus petit avec un DN égal. Par exemple, les dimensions d'un tuyau d'un demi-pouce seront égales à: DN - 15 et DN - 20 mm (pour VGP, ce paramètre est égal à 21,3 mm);

• Sans soudure (produits laminés à chaud, GOST 8372-78). La taille ne diffère pas de la soudure électrique, le diamètre maximal est de 1200 mm.

On peut voir que même avec un petit diamètre, le Dn peut être très différent. Dans l'exemple, même un tuyau d'un demi-pouce en mm donne une différence de Dn de 1,3 mm lorsque l'on compare l'AIV et un pipeline sans soudure.

Tuyauterie en plastique

Le polypropylène est souvent utilisé lors de l'installation de systèmes de plomberie et de chauffage de leurs propres mains. La principale difficulté dans ce cas est de prendre en compte les différentes épaisseurs de paroi en fonction de la fonction du système. (Voir aussi l'article Tuyaux de plomberie dans l'appartement: caractéristiques.)

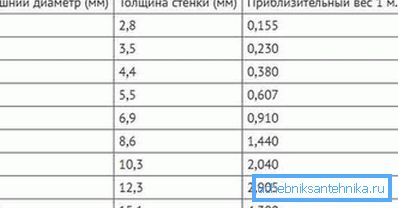

Par exemple, PN10 peut être utilisé pour l'alimentation en eau froide. L'épaisseur de paroi minimale dans ce cas sera de 1,9 mm pour Dn 20. Mais PN20 et PN25 peuvent également être utilisés pour l'alimentation en eau chaude; l'épaisseur de paroi augmente donc à 3,4 mm pour la même taille. .

Lors du choix d'une taille spécifique, il est important de ne pas confondre Du (la valeur moyenne de la lumière) et la taille interne réelle, qui diffère en fonction de la largeur du mur. Il est plus pratique de considérer cette subtilité sur un exemple concret.

Les dimensions des tuyaux en pouces en mm ressemblent à ceci: DN-25 et DN-32 mm, nous définissons maintenant la valeur de Dv pour chaque classe:

• pour PN10 avec un mur de 3,0, Dvn sera de 26,0 mm;

• mais pour PN20 Dvn réduit à 21,2 mm.

Faites attention! De telles divergences dans les valeurs des DW, en principe, ne sont pas particulièrement importantes si le système est monté «à partir de zéro» et que tous les éléments sont achetés immédiatement. Il est beaucoup plus important de prendre cela en compte lorsqu'il est nécessaire d'arrimer des tuyaux de différents matériaux, tels que l'acier et le polypropylène.

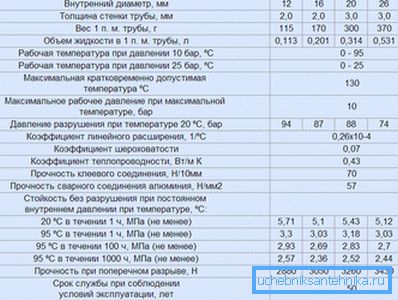

Métal en plastique

Ces dernières années, ce matériau a quelque peu perdu des fans, mais malgré cela, il est toujours utilisé. Comme dans le cas du polypropylène, vous devez vous concentrer exclusivement sur le diamètre extérieur (DN).

Par exemple, le diamètre d’un tuyau d’un demi-pouce selon les fabricants est de 16 mm. Afin de déterminer la taille interne, vous devez connaître l'épaisseur de la paroi (dans cet exemple, elle est de 2,0 mm), donc Dwn sera de 12,0 mm.

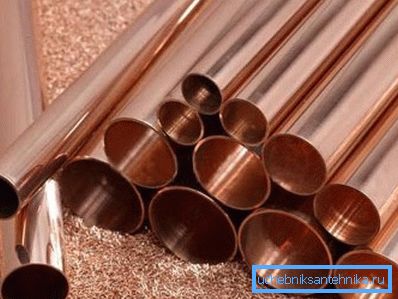

Cuivre

Dans le cas du cuivre, tout est assez simple, bien que le problème de la conversion des valeurs, à savoir combien elle va être en millimètres, reste populaire.

N'oubliez pas que vous avez besoin de quelques règles d'étiquetage:

• Les dimensions du tube en pouces sont utilisées uniquement pour désigner les dimensions extérieures.;

• Si le format d'enregistrement est légèrement différent, par exemple 14/1 ou 14/12, ces dimensions sont déjà indiquées en millimètres.. La première option indique le Dn et la largeur du mur, et la seconde - les valeurs de diamètres. Pour plus d'informations sur les tailles standard, voir GOST 617-2006.

Faites attention! Lors de la jonction d'éléments de matériaux différents, il est peu probable qu'ils soient en mesure de prendre leurs tailles avec précision. Pour garantir une connexion étroite, des adaptateurs spéciaux sont généralement utilisés, prenant en compte le passage des dimensions métriques aux dimensions en pouces.

Résumant

Selon certaines allégations, le pouce de plomberie serait une unité de mesure «spéciale», différente des 25,4 mm habituels. En fait, ce n’est pas le cas, et la principale confusion provient du fait que les gens ne savent pas dans quels cas l’extérieur est indiqué, et dans lequel - Dvn.

N'ajoute pas de clarté et le concept de Du, qui est légèrement différent de l'équivalent en pouces. Les exemples de traduction de quantités donnés dans l'article permettront de comprendre cette question relativement simple.

La vidéo de cet article montre un exemple de raccordement de tuyaux de différents matériaux.
