Tube rectangulaire profilé - dimensions et caractéristiques

Les tuyaux rectangulaires profilés sont un type spécial d’acier tubulaire. La particularité de ce produit réside principalement dans sa forme en coupe transversale non standard. Dans cet article, nous examinons de plus près les caractéristiques de ces produits, leurs dimensions existantes ainsi que leur portée.

Caractéristiques des tuyaux de profil

La forme inhabituelle de la section transversale de ce produit est principalement due à son objectif. Les tuyaux rectangulaires et carrés ne sont pas utilisés dans les pipelines, mais dans les structures métalliques. Le fait est que le tube creux a la même résistance qu'une tige de métal et pèse 30 à 40% de moins.

Ainsi, l'utilisation de ce matériau vous permet de réduire la masse des structures métalliques et leur coût, tandis que leur résistance et leur coût resteront inchangés. Cependant, il convient de noter que ces propriétés du produit ne sont valables que si elles sont fabriquées conformément à GOST 8645 - 68.

En d'autres termes, les tuyaux profilés ont une résistance élevée uniquement à certaines tailles de section. Même un petit écart par rapport aux normes peut affecter la résistance générale de la structure en acier ou en augmenter la masse.

De plus, les calculs de conception des poutres des structures en acier pour la rigidité sont généralement basés sur des dimensions standard, dont les valeurs sont indiquées dans les tableaux des normes nationales correspondantes. En conséquence, si les tailles des profils ne répondent pas aux normes, les calculs s'avéreront incorrects.

Quelles tailles dépendent

Sous la taille doit être compris:

• La hauteur des murs du produit;
• Largeur;
• Épaisseur;
• Rayon d'arrondi.

Tous ces paramètres dépendent généralement de la méthode de fabrication des produits.

Il existe actuellement dans l'industrie trois processus technologiques de production de ces produits:

• Technologie de déformation à froid d'un tuyau standard;
• Technologie de déformation à chaud;
• Profilage et soudage ultérieur des joints de tuyaux.

Les caractéristiques de ces processus technologiques affectent:

• La méthode d'alignement (calibrage) de la section de profil des produits;
• Épaisseur du mur;
• Rayon d'arrondi, etc.

Ensuite, examinez plus en détail les caractéristiques des produits fabriqués avec différentes technologies de production.

Champ d'application

La gamme de tuyaux profilés est très étendue.

Le plus souvent ils sont utilisés:

• En construction - lors de la construction de divers pavillons, hangars, stalles, etc.
• Dans la fabrication de meubles - étagères, rayonnages, mobilier scolaire, etc.
• Industrie automobile - dans la fabrication de remorques et de châssis, etc.
• Agriculture - pour les structures de tuyaux et autres structures en serre.

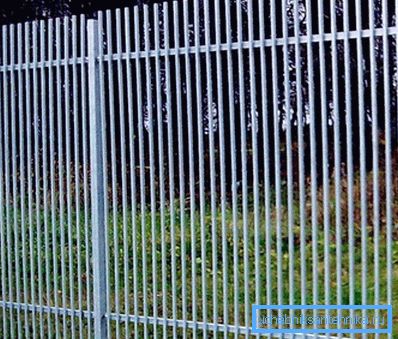

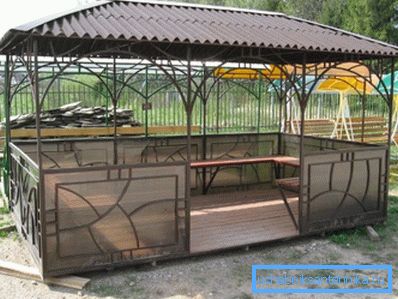

Bien sûr, ce matériel peut être utile dans le ménage, il vous permet de fabriquer des tonnelles, des clôtures, des meubles de jardin, des escaliers et bien plus encore.

Les mérites

Parmi les avantages de ce matériau sont les points suivants:

• La force;
• Faible poids;
• Prix ​​abordable, grâce au matériau de la cavité;
• Large assortiment - grâce à cela, vous pouvez choisir un produit de la taille de section la plus appropriée.
• Plasticité - si nécessaire, le produit peut être courbé, par exemple, par un arc.
• Installation facile en raison de son faible poids. Les instructions de montage consistent en la soudure habituelle des pièces.

Astuce! Il est possible d'assembler des structures métalliques non seulement par soudage, mais également sur des boulons. Un tel composé est généralement utilisé pour les rayonnages préfabriqués, les échafaudages, toutes sortes d'équipements commerciaux, etc.

Types de tubes en forme

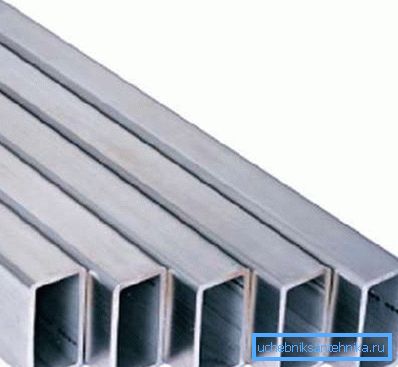

Laminé à chaud

Le procédé de fabrication laminé à chaud de ces produits est le suivant:

• La billette sous la forme d'un manchon ou d'un verre est chauffée pour augmenter la plasticité.
• Ensuite, la billette est roulée par des rouleaux de moulage, ce qui permet de former un tuyau de section transversale circulaire.
• Ensuite, le produit semi-fini est envoyé à une presse à mouler où il est transformé en produit carré, ovale ou rectangulaire.
• La prochaine étape consiste à refroidir la billette et à rouler sur les rouleaux de calibrage.
• Lorsque le produit est prêt, il est chauffé à la température de formation du grain et refroidi progressivement dans des conditions naturelles. Cette opération vous permet de supprimer la tension dans le réseau cristallin.

Le résultat est un produit conforme aux normes en vigueur selon lequel la taille de la paroi du tuyau ne peut être inférieure à 60 mm. C'est à dire si la section a une forme rectangulaire, la hauteur du rectangle ne peut pas être inférieure à la valeur spécifiée.

La gamme d'un tuyau à profil rectangulaire conforme à GOST 8639 - 82 (profils par carré) contient environ deux douzaines de tailles. La même taille est déterminée par GOST 8645-68. De plus, les dimensions de la section varient de 60x60 mm à 230x100 mm. Certes, la production de tubes carrés laminés à chaud permet une limite de 180x180 mm.

Comme pour les autres tailles, les tuyaux rectangulaires de profil selon GOST 8639-82 peuvent avoir:

Laminé à froid

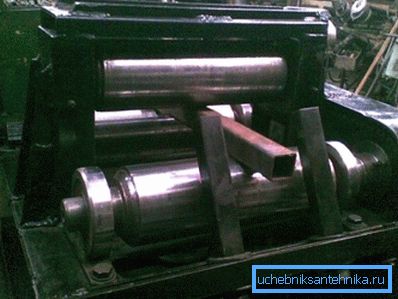

La technologie de fabrication des tubes profilés laminés à froid comprend les étapes suivantes:

• La première est la préparation - l’atterrissage d’un trou rond dans la rondelle.
• Ensuite, la pièce à usiner est laminée, ce qui entraîne la formation de tubes ronds.
• Ensuite, le produit est serti dans la presse et le laminoir.
• Ensuite, comme dans le cas précédent, l’étalonnage et le chauffage (revenu) du produit fini sont effectués.

Cette technologie permet d’obtenir de plus petites tailles de tuyaux à profil rectangulaire et de parois plus minces. Selon GOST, la hauteur minimale de la face de la section est de 10 mm. La taille maximale de la section transversale est limitée à 120x120 mm.

Cette norme contient 17 tailles standard définies par la spécification standard d'état 8639-82, ainsi que 16 tailles standard définies par la spécification standard d'état 8645-68. En général, on peut dire que le choix des produits de ce type est justifié si vous avez besoin de tuyaux sans soudure à parois minces.

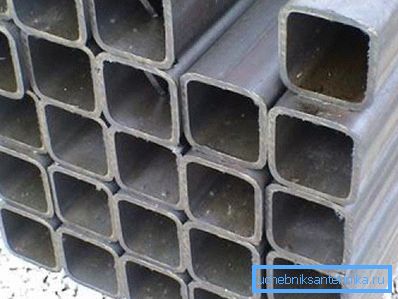

Soudé

Le processus de fabrication des profilés rectangulaires soudés est le suivant:

• Tout d'abord, des ébauches de feuilles dimensionnelles sont formées, lesquelles sont découpées dans une tôle d'acier non dimensionnelle.
• Vient ensuite le moulage de la pièce à usiner sous la forme de la section de tuyau.
• La prochaine étape consiste à souder le joint par la méthode de fusion et de soudage par induction ou dans un environnement de gaz inerte.
• L'étape finale de la production est l'étalonnage du produit semi-fini par la méthode de déformation à froid sur les rouleaux.

La résistance de ces produits ne diffère pratiquement pas de celle des produits sans soudure, car le cordon de soudure ne réduit la rigidité que de 5 à 10%. Mais cette technologie, contrairement à tout ce qui précède, vous permet de réaliser des tuyaux avec une épaisseur de paroi de 1 mm à 5 mm. Selon GOST 30245 2003, la taille minimale de la section est de 40x40 mm et la taille maximale de 300x300 mm.

Astuce! Lors de l'assemblage de structures à partir de tuyaux profilés, par exemple, d'éléments décoratifs, vous pouvez utiliser toutes sortes de raccords - embouts et autres éléments.

Ici, peut-être, sont toutes les principales caractéristiques du matériau en question.

Conclusion

Les tubes profilés présentent plusieurs avantages, dont le principal est leur bonne résistance. En raison des propriétés susmentionnées de ces produits et d'une vaste gamme de produits, leur domaine d'application est très étendu.

Les seuls produits doivent être conformes à certaines normes en vigueur dans le pays, mais dans ce cas, ils présentent des caractéristiques de résistance élevée. À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
