Tube sans soudure: caractéristiques de production et

Malgré l'introduction active de tuyaux en plastique modernes pour créer toutes sortes de communications, les homologues de l'acier ne sont pas pressés de quitter leurs positions. En raison des caractéristiques techniques dont ils sont dotés, les produits durables sont indispensables dans certains cas, en particulier, leur priorité dans l’organisation des systèmes d’alimentation en eau des installations industrielles demeure.

Classification et méthodes de production des tubes en acier

Le pipeline est un élément très important de toute construction. C’est pourquoi il convient de porter une attention particulière à tous les éléments qui le composent. Des informations plus détaillées seront présentées sur les tuyaux sans soudure, produits qui n'ont pas d'analogues sur le marché de la construction. De nombreux citoyens ordinaires peuvent même ne pas être conscients de l'existence de ces derniers.

Fabrication

Selon le procédé de fabrication, une large gamme de tubes en acier est classiquement divisée en deux groupes:

• Sans couture (laminé à froid, chaud ou laminé à chaud).
• Électro-soudé (avec un point droit ou en spirale).

Pour votre information! Le premier groupe se caractérise par des caractéristiques de résistance et de performance plus élevées, ainsi que par un processus de production compliqué. Parmi les produits soudés électriques, les tubes à joint spiralé sont en tête de ces indicateurs.

Épaisseur du mur

Indépendamment de la méthode de fabrication, et conformément au diamètre et à la destination des tubes en acier, sont fabriqués et classés par épaisseur de paroi:

• À paroi mince. Ce sont des produits en acier d'un diamètre allant jusqu'à 20 mm (l'épaisseur de paroi est égale ou inférieure à 1,5 mm).
• Particulièrement mince. Ceux-ci incluent des tuyaux avec un paramètre correspondant inférieur à 0,5 mm.
• Paroi épaisse (épaisseur supérieure à 2 mm).

• Particulièrement épais.

Pour les tubes en acier sans soudure, nous utilisons un autre paramètre de reconnaissance, à savoir le rapport entre le diamètre extérieur et l'épaisseur de la paroi:

• Un tuyau à paroi épaisse sans soudure selon GOST a un rapport de ces valeurs de 6 à 12,5.
• Le rapport de moins de 6 unités caractérise particulièrement les tuyaux à parois épaisses.
• Pour les parois minces, avec un poids minimum par mètre, ce rapport est de 12,5 à 40.

Cadre réglementaire

Pour déterminer la classe de tuyaux dans le but de planifier ou de concevoir des objets spécifiques, il existe une plage. Il s'agit d'une norme technique qui reflète tous les paramètres de base dans ce cas de tuyaux, jusqu'au grade de l'acier utilisé dans la fabrication d'un produit particulier.

Par exemple, l'assortiment pour tubes sans soudure selon GOST 8732 78 couvre la production d'un laminage en continu de tubes sans joint (longitudinal) obtenu par déformation à chaud à partir d'acier de composition chimique différente.

Un tuyau sans soudure selon GOST 8732 78 peut avoir les paramètres géométriques suivants:

• Diamètre allant de 20 à 550 mm.
• Epaisseur de paroi de 2 à 45 mm.
• Longueur:

• Non dimensionnel (4000-12500 mm).
• Mesuré en tailles fixes.
• Plusieurs dimensions.

Le prix d'un tuyau sans soudure dépend de la méthode de production, de la qualité et de la composition chimique de la matière première. En outre, aux coûts des produits, vous pouvez ajouter le transport vers les zones où de tels produits ne sont pas fabriqués, ce qui représente dans certains cas des frais supplémentaires de 20 à 30%.

GOST pour les tuyaux sans soudure est strictement régulée par la classe de l'acier à partir duquel ils sont fabriqués pour une application particulière.

Dans les industries où les exigences de performances sont accrues:

• Le tuyau 12kh18n10t en acier inoxydable. Un tel produit peut fonctionner:

• Sous pression.
• À des températures allant de - 196 à +600 degrés.
• Avec des solutions de milieux agressifs (à des températures allant jusqu'à +350 degrés):

• Acides (nitrique, phosphorique, acétique).
• Alcalis
• Soleil

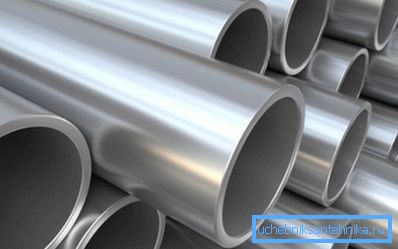

• Immersion à chaud galvanisée.
• Electro galvanique.

Les conduites d'eau et de gaz sans soudure galvanisées à haute résistance à la corrosion et aux dépôts sur la surface interne sont principalement utilisées pour créer des systèmes internes:

• Alimentation en eau:
• Froid
• Chaud.
• Chauffage.
• Approvisionnement en gaz.

Le tuyau hydraulique sans soudure, fabriqué selon la norme DIN 2391 par déformation à froid et à chaud, est utilisé:

• Lors de la création d'une technique spéciale (route, agriculture et construction, etc.).

• Lors de la création de lignes de vente pneumatiques et hydrauliques.

Note! En général, les équipements fabriqués à partir des produits susmentionnés ont une résistance élevée et une longue durée de vie, bien entendu, sous réserve des charges maximales admissibles.

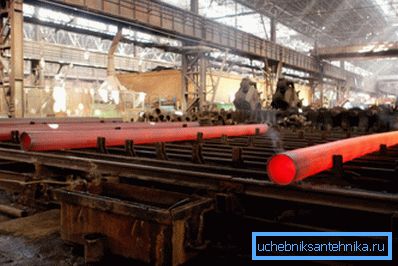

Déformation à chaud

Quelques mots sur la fabrication de tuyaux sans soudure. La technologie de production d'un tuyau sans soudure implique l'utilisation d'une pièce monolithique de forme cylindrique, appelée tige.

L'instruction pas à pas de ce processus est la suivante:

• Tout d'abord, la billette est chauffée à une température supérieure au seuil de cristallisation de l'alliage de 50 à 60 degrés. Le métal devient plastique, mais pas encore fondu (acquiert la capacité de changer de forme).

• Sur une presse perforante spéciale, la billette se transforme en un cylindre creux qui ressemble à un tuyau avec des parois très épaisses.
• Ensuite, effectuez la mise en forme d’un tuyau de forme donnée avec une certaine épaisseur de paroi par déformation à chaud sur divers équipements (broyeurs à usages divers):

• Pèlerin roulant.
• Automatique.

• Raskatochnom roulement hélicoïdal longitudinal.
• Rail.
• Continu.

• Le tuyau formé subit un refroidissement très rapide et est affiné (calibré) sur les rouleaux.
• À la fin du processus, une découpe en morceaux individuels de longueur standard est effectuée.

Pour votre information! Tous ces processus sont nécessaires pour obtenir un produit de qualité. Les fabricants qui ne se conforment pas à la technologie de fabrication proposent des tuyaux de mauvaise qualité.

Formage à froid

La production de tubes sans soudure par la méthode à froid présente deux différences avec le formage à chaud décrit ci-dessus:

• Le refroidissement est effectué directement après le firmware de la pièce. La pré-embauche est effectuée à froid.
• Avant de frapper les rouleaux, la chemise est recuite pour la formation finale, c’est-à-dire qu’elle est chauffée jusqu’à l’état de recristallisation de l’alliage. (Voir aussi l'article Roulement de tuyaux: caractéristiques.)

Travail de montage

Il n'y a pas de différence particulière dans le travail avec les tubes sans soudure et les tubes à soudure électrique, cependant (en particulier lorsque vous travaillez avec vos propres mains), certaines nuances doivent être prises en compte:

• La difficulté, et parfois l’impossibilité de couper des filets sur des tuyaux à paroi mince, limite l’utilisation de raccords filetés sur ceux-ci.
• Les produits à paroi épaisse avant le soudage doivent être préparés-chanfreinés sur le bord du joint. Cela aidera à réaliser des joints soudés de haute qualité. Si cela n'est pas fait, vous ne pouvez pas faire bouillir toute l'épaisseur du métal, ce qui réduira considérablement la fiabilité du pipeline à la jonction.
• Il est préférable de raccorder des tuyaux à paroi mince à l'aide d'une soudure au gaz, tout en respectant la température de fonctionnement maximale autorisée. (Voir également l'article Pipe-Weld Pipe: Features.)

Conclusion

Je voudrais une fois de plus souligner le principal avantage des matériaux décrits par nous: la résistance sur toute la longueur du produit. Que peut-on dire des structures produites par soudage et composées de plusieurs éléments.

Tout ce qui a été décrit précédemment vous aidera à faire le bon choix en faveur de tel ou tel matériau. Dans la vidéo présentée dans cet article, vous trouverez des informations supplémentaires à ce sujet.
