Tubes carrés: 2 méthodes de production d'ébauches profilées

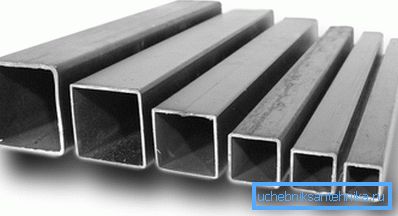

Le tube de métal carré est l’un des types les plus populaires de produits laminés. Ces produits sont fabriqués dans une très large gamme, ce qui est dû en grande partie à la grande variété de tâches pour lesquelles de tels tuyaux sont utilisés.

Dans notre article, nous parlerons de la technologie de production de ces produits, en prêtant une attention particulière à la portée de leur utilisation.

Processus de fabrication

Méthode 1. Production roulante

La fabrication de produits tubulaires à sections carrées et rectangulaires est réglementée selon la norme GOST 8639 - 82.

Selon ce document, de tels produits sont fabriqués:

• Seamless laminé à chaud.
• Froid sans soudure.
• Électro-soudé formé à froid (plié).

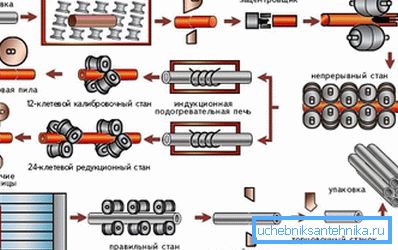

Les tuyaux sans joint technologique sont fabriqués par la technologie du laminage.

Les instructions de production incluent les opérations suivantes:

• La billette carrée entièrement métallique (tige) est chauffée dans un four à une certaine température.
• Ensuite, le flan est placé dans la presse, où le profil du produit est formé à l'aide d'un dispositif d'étalonnage spécial.
• Dans le procédé de production "à froid", le manchon est refroidi puis envoyé au laminoir où il est traité avant réduction à la taille nominale.
• Dans la méthode «à chaud», le laminage de finition est effectué sur une pièce préchauffée. Cela permet la fabrication de tuyaux avec des parois plus minces sans risque de déformation.
• Ensuite, le métal est libéré. Ceci est fait afin de restaurer la granularité naturelle de la surface du produit, lissée lors du traitement au laminoir.

Faites attention! Une fois le laminage et le revenu terminés, tous les produits doivent être vérifiés pour leur conformité aux dimensions de conception. Les tuyaux présentant des écarts dans la section transversale ou l'épaisseur de la paroi sont rejetés.

Cela s'applique aux produits métalliques. Le tube profilé en plastique est le plus souvent produit par la technologie d'extrusion, dans laquelle la pièce à usiner est tirée à travers un dispositif de dimensionnement - une filière.

Méthode 2. Fabrication soudée

Les produits de suture sont fabriqués un peu différemment:

• Lors de la première étape de la production, une tôle d'acier d'une certaine épaisseur (l'acier allié le plus souvent utilisé est de 3 mm) est découpée en ébauches sous forme de bandes, appelées bandes.

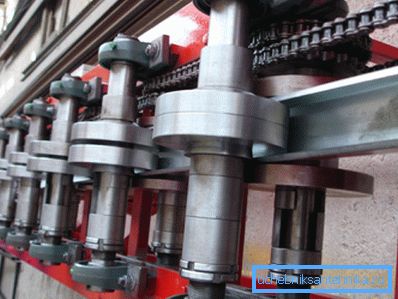

• Des bandes sont ensuite acheminées vers l'unité de pliage, où le profil du futur tuyau est formé à l'aide de mécanismes à rouleaux de différentes tailles.
• La billette conçue entre dans la zone de soudage, où le joint est formé.

Faites attention! L’industrie ne produit que des tubes longitudinaux de profils rectangulaires et carrés: il n’existe tout simplement pas de modèles à couture en spirale.

• Ensuite, le produit est placé dans un laminoir pour traitement final. À ce stade, le tuyau est calibré, l’épaisseur de la paroi est aplatie et la surface est nettoyée.
• Avant l'expédition des pièces finies à l'entrepôt, une détection des défauts de la couture est obligatoire.

Faites attention! La quantité de fraise admissible (épaississement à la surface au point de pénétration de la soudure) est comprise entre 0,5 et 1 mm. Si ces dimensions sont dépassées, un nettoyage supplémentaire de la surface du tuyau peut être effectué.

La gamme de tubes carrés selon GOST 30245 - 2003 (à savoir, ce document régit la production du type de suture) est assez étendue.

Il comprend:

• Flans carrés de 40x40 à 300x300 mm.
• Ebauches rectangulaires de 50x25 à 400x200 mm.

Dans certains cas, d'autres technologies de production sont utilisées. Ainsi, en présence d'un tuyau rond de taille appropriée, il est possible de fabriquer manuellement un tube carré ou rectangulaire à l'aide d'un laminoir pour tubes. Cependant, la qualité d'un tel produit sera très douteuse, il est donc fortement déconseillé d'utiliser de telles pièces pour un travail responsable.

Utilisation de tubes en forme

Les principaux avantages

Les avantages des ébauches de tubes carrés sont les suivants:

• Haute technologie - si vous le souhaitez, les pièces peuvent avoir presque n'importe quelle forme, et l'installation des structures est réalisée avec relativement peu de travail.

Faites attention! La forme avec des bords plats facilite l'accostage des produits de tuyauterie avec des surfaces en brique et en béton: l'écart est minime et beaucoup moins d'effort est requis pour le sceller.

• Fiabilité de la connexion à la fois avec l'utilisation de la soudure, et lors de l'installation sur les bras avec l'utilisation de la fixation.
• Bonne portance en raison de la forme géométrique vérifiée et du nombre minimum de soudures.
• Haute résistance à la corrosion et l'impact d'autres facteurs environnementaux, résultant principalement de la participation à la production d'acier de haute qualité.
• Bonne résistance au feu.

Si nous parlons de l'aspect financier de la question, le prix de tels produits peut être considéré comme très abordable. Naturellement, cela diffère pour les variétés utilisant différentes nuances d'acier, mais dans la plupart des cas, il est possible de choisir une option même pour une construction à budget réduit.

Champ d'application

Les tubes profilés sont peut-être l’un des matériaux de construction les plus polyvalents.

La portée de leur utilisation est extrêmement large et comprend:

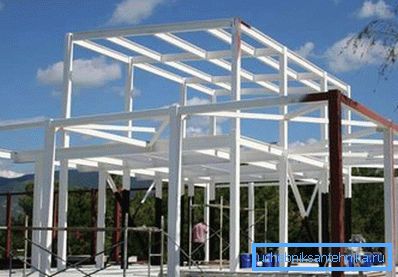

• Construction de cadre. Les détails sont utilisés pour la construction de structures porteuses de bâtiments résidentiels et de bâtiments agricoles, ainsi que pour de petites formes architecturales - hangars, belvédères, serres, etc.
• Travaux de toiture. Les tuyaux carrés ou rectangulaires peuvent être utilisés comme matériau principal pour les chevrons et les poutres de plancher, en particulier lorsque le toit ne nécessite pas de valeurs d'isolation thermique élevées.
• La construction de structures de clôture, fermes à charpente, éléments de publicité extérieure, etc.

• Faire des meubles. Ici, le profilé agit comme un élément de jambe et de cadre assurant une répartition uniforme des charges.

Conclusion

Les cadres, les kiosques, les clôtures et les treillis de tubes carrés peuvent être produits avec un minimum de compétences pour le travail des métaux. Ces ébauches se distinguent par la plus grande facilité de fabrication, ce qui garantit leur popularité en tant que matériau universel. En savoir plus sur la technologie de production de tuyaux carrés, ainsi que sur leur utilisation, en étudiant la vidéo présentée dans cet article.
