Tubes carrés en acier - les subtilités de la technologie

Ce profil est considéré comme étant exclusivement structurel. En d’autres termes, il a été conçu à l’origine pour diverses conceptions technologiques. Les cadres de ce profil sont plus stables et solides que les structures en tubes ronds ou même rectangulaires. Ce profil est le plus largement utilisé dans les technologies de la construction.

Cet article fournit un bref aperçu des technologies les plus courantes pour la production de produits de base à partir de différents types d’acier. Il indiquera également ce que spécifiquement les normes GOST pour les tubes en acier carrés régissent leur publication.

Technologies communes

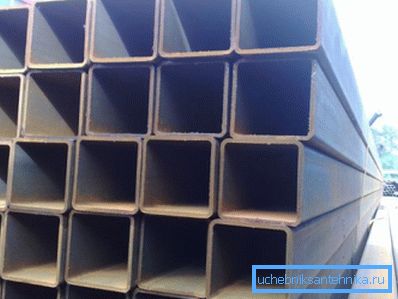

Le volume total des produits manufacturés peut être divisé en deux grands groupes:

• Sans couture;
• Soudé.

En ce qui concerne le premier groupe, les conceptions sans soudure sont nées grâce aux technologies de laminage, qui se divisent en laminage à chaud et à froid. Le groupe de structures longitudinales est fabriqué en assemblant un profilé métallique à l’aide d’une technologie de soudage.

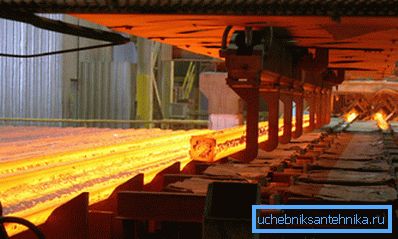

Technologie de laminage à chaud

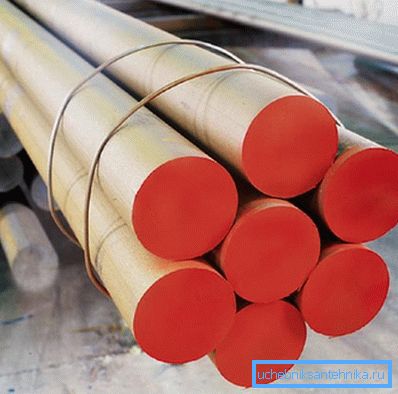

• Les laminoirs à chaud utilisent des billettes d’acier comprimées, moulées ou estampées, préchauffées à une température d’au moins 1200? С. Par moulage multiple, le manchon grossier est amené à une certaine taille. Après cela, il passe aux rouleaux intermédiaires, où le carré est façonné dans la pièce à usiner.
• Vient ensuite le soi-disant mandrin.. À l'aide de ce processus technologique, à partir d'une pièce solide et pré-sertie, on obtient quelque chose de similaire à la section souhaitée. Dans l’ébauche monolithique, un trou traversant est poussé et déployé.
• Après cela, la billette brute préchauffée avec un trou traversant est transférée à la ligne d’arrivée du laminoir à chaud. Ici, en fonction du calibrage du broyeur, le produit est déjà amené dans la section souhaitée. Une fois que les murs ont été laminés à l'épaisseur prévue et que la forme est presque prête, ils sont envoyés à la chaîne appelée le réfrigérateur.

• Le fait est que pour que le métal conserve son élasticité, il doit se refroidir progressivement dans des conditions naturelles.. Sinon, avec un refroidissement brutal, le métal peut être durci, le résultat sera un design robuste mais fragile.
• Mais ce n'est pas tout, avant que le client ne soit libéré, les tubes sont traités sur des machines d'étalonnage spéciales et passent sans faute par le service de contrôle technique, où la conformité aux normes GOST pour les tubes d'acier carrés est vérifiée.. En outre, chaque produit est personnellement et de ses propres mains, l’inspecteur du contrôle de la qualité vérifie et atteste de sa qualité.

Technologie laminée à froid

La technologie de laminage à froid proprement dite et les usines dans lesquelles ce produit est fabriqué diffèrent considérablement du formage à chaud.

Dans certaines sources, ces produits peuvent être qualifiés de produits sans soudure.

• Initialement, la billette brute n’est pas fabriquée à l’aide d’un mandrin, mais par contrechage ou tirage d’un flan d’une tôle d’acier entière.

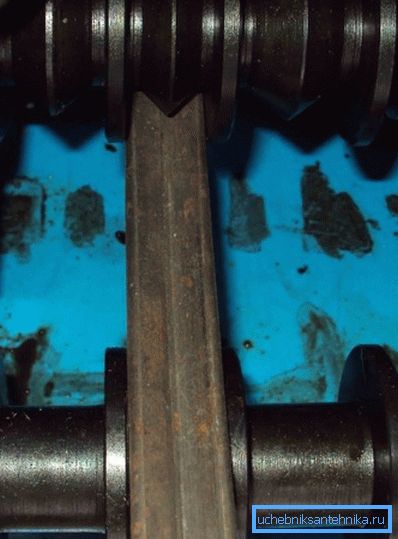

• Après cela, la billette de tuyau roule sur les rouleaux d'ébauchage jusqu'à un état intermédiaire auquel l'épaisseur de paroi prévue est atteinte. À ce moment, il est toujours rond, car sous cette forme, il est beaucoup plus facile à traiter, plus la précision du traitement augmente plusieurs fois.
• Ensuite, le produit entre dans une presse spéciale, équipée d'un mandrin correspondant. Sur celui-ci, le dessin reçoit la forme souhaitée et est envoyé à la ligne d'étalonnage.

• Les défauts mineurs sont éliminés sur la ligne d'étalonnage de finition et l'épaisseur de la paroi est parfaitement ajustée.
• Le produit est presque prêt, mais du fait de la compression et du moulage répétés du métal, ses propriétés changent considérablement, il perd de son élasticité, il devient plus durable et fragile en raison de la déformation du réseau cristallin.
• Pour revenir au métal, les spécifications requises utilisent la technologie des "vacances". Pour ce faire, le métal est chauffé à une température d'environ 700 ° C et laissé refroidir lentement.
• Les tuyaux de certains types d’acier, ainsi traités, après refroidissement, peuvent perdre légèrement leur géométrie et les conduire simplement. Pour corriger ce malentendu malheureux, les marchandises sont envoyées pour être éditées, à l'aide de machines spéciales adaptées, puis au service qualité.

Important: malgré les similitudes extérieures, les structures laminées à froid et à chaud diffèrent non seulement par leurs caractéristiques techniques. En particulier, l'épaisseur de la paroi et, par conséquent, le poids du tube carré en acier produit par le laminoir à froid seront nettement inférieurs. Les produits tubulaires laminés à chaud ont des parois plus épaisses et plus de poids.

Constructions longitudinales soudées

Les instructions technologiques pour la fabrication de structures longitudinales ne sont pas si compliquées et consomment moins d'énergie.

En conséquence, le prix de revient et le prix final seront beaucoup plus bas.

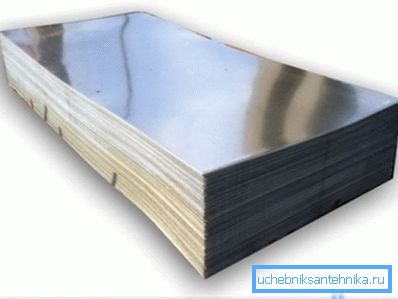

• Initialement, une billette dimensionnelle est découpée dans la tôle d'acier pour produire le produit. Les professionnels appellent ça strip. Les dimensions de la bande doivent correspondre exactement à la zone de balayage du futur tuyau.
• Lorsque la bande est prête, elle est envoyée à une machine spéciale sur laquelle la forme du futur produit est donnée au métal. Il s’agit d’un système hydraulique à rouleaux et à rouleaux, à la sortie duquel est obtenue une ébauche intermédiaire de forme carrée, mais avec un joint toujours ouvert.

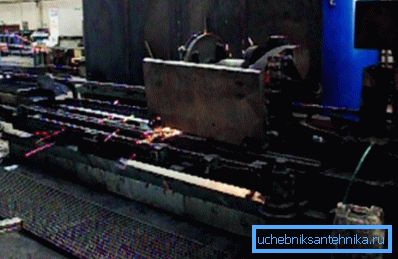

• Ensuite, la billette formée grossièrement entre dans la ligne de soudure. Le plus courant est le soudage à l'arc électrique. Elle a soudé des structures dimensionnelles d'une épaisseur de paroi supérieure à 2 mm. Par exemple, un tube carré 100x100x4 en acier, si demandé dans la construction, est soudé par un procédé à l'arc électrique et régulé selon la norme GOST 8639 82.
• Les structures à paroi mince sont soudées à l'aide d'une technologie spéciale dans les fours à induction, ce qui permet d'obtenir un joint hermétique de haute qualité.
• À la fin de la chaîne de production, le produit est traditionnellement testé par des contrôleurs OTK, où, en plus des paramètres traditionnels, la qualité de la soudure est surveillée sur des équipements spéciaux.

Gamme et normes technologiques des structures

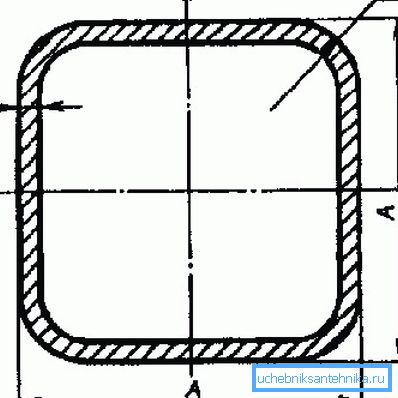

Il est impossible de parler de tous les étalonnages de tubes carrés existant actuellement dans un petit article: pour cela, il existe des normes GOST correspondantes pour les tubes d'acier carrés. Pour vous permettre de comprendre plus facilement les symboles standard d'état, nous les avons combinés dans un tableau, dans lequel nous avons indiqué les normes pour quels produits ont été développés.

Important: GOST 12336 66 pour une jauge de tube carré en acier a été annulé en 1981, après quoi le TU 14-2-361-79 a été utilisé. Qui, à leur tour, ont été remplacés en 1989 par le TU 14-2-849-89, toujours en vigueur aujourd'hui.

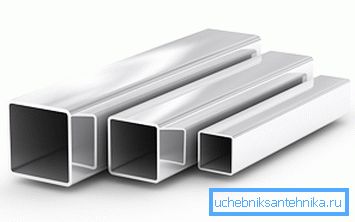

J'aimerais également noter qu'un tube carré en acier inoxydable, ainsi que tous les produits profilés en métaux alliés et non ferreux, sont réglementés conformément à la norme GOST 8645 82.

La vidéo de cet article montre des structures profilées en acier.

Conclusion

Les tuyaux profilés en acier sont utilisés partout, ils peuvent être trouvés sur les terrains de jeux pour enfants, la plupart des clôtures bimétalliques légères en sont fabriquées et, finalement, aucune construction moderne ne peut se passer de structures en forme d'acier de différentes sections.
