Tubes de cuivre évasés: passer en revue les outils et

Le brûlage ou le laminage de tuyaux est la déformation du matériau dans lequel ils sont fabriqués dans une certaine direction. Le laminage est conseillé dans le cas où le produit fini moulé ou estampé ne peut pas être acheté ou fabriqué à la taille et la forme appropriées.

Une autre raison de l'application de cette méthode peut être la nécessité d'ajuster le diamètre interne du tuyau à la taille souhaitée.

Concepts de base

Le roulement est souvent utilisé dans des systèmes dans lesquels des éléments sont connectés à l'aide de raccords d'égout ou de brasage. Ce sont des systèmes tels que l’eau, le chauffage, le gaz, le refroidissement, la climatisation ou le génie mécanique. Si nous parlons d'un processus tel que le brûlage de tubes en acier ou de cuivre à l'échelle industrielle, utilisez des arbres spécialisés et roulez plusieurs fois sur la surface pour créer le diamètre souhaité.

Un cas particulier de roulement peut être le fonctionnement d’une cintreuse, que les installateurs de matériel de plomberie ou de gaz doivent avoir rencontré. Dans cet outil, le rouleau enroule le tuyau autour de la forme d'un rayon donné, créant ainsi une courbure des paramètres requis.

Pourquoi faut rouler

Le brûlage des tubes de vos propres mains est une procédure nécessaire dans les cas suivants:

• L'achat d'un tube de la taille requise n'est pas possible car les produits avec les paramètres spécifiés ne sont pas fabriqués par des méthodes de moulage et d'estampage;
• Pour assembler le système, un ajustement exact des éléments à la taille est requis, conformément à certains paramètres de l'angle de pliage ou du diamètre interne.

Le laminage des tuyaux en cuivre participant à la création du système d'alimentation en eau appartient au dernier cas.

La mise en œuvre de la méthode de roulement

L'évasement de tuyaux de cuivre de vos propres mains est une procédure qui nécessite certainement l'utilisation d'un outil spécialisé.

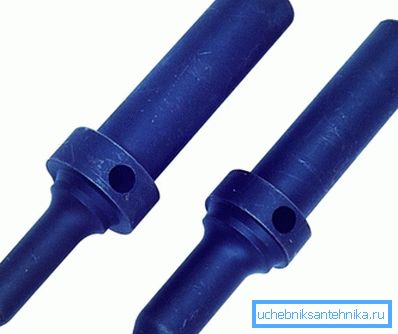

La plasticité d'un matériau tel que le cuivre permet à une personne suffisamment développée physiquement et suffisamment agile d'essayer simplement de tirer un tel tube sur une forme conique de ses propres mains, mais cela entraîne de nombreuses conséquences:

• Un tube mince avec la mise en œuvre de cette méthode est facile à masquer;
• Dans un endroit où il y a un effort maximum, le tube peut simplement casser.

Conseil Cette méthode d’étirement est considérée plutôt grossière et n’est utilisée que dans des cas extrêmes.

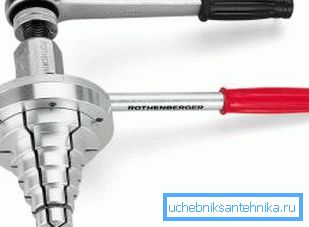

Entre une méthode d'étirement aussi barbare et un bon roulement, qui est utilisé par une torche pour tuyaux en cuivre, il existe une option intermédiaire: un dispositif à buses interchangeables ou un détendeur. Cet appareil vous permet d’étirer le cuivre doux avec un levier en une seule action.

Faites attention! L’extenseur de lumière parasite est un appareil pratique, sa vitesse est correcte, mais la qualité du résultat laisse beaucoup à désirer.

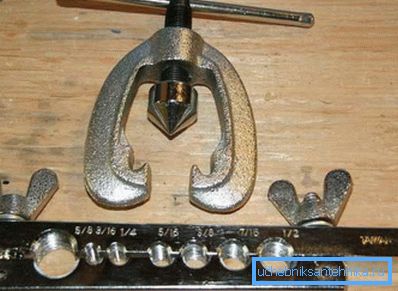

L'outil le plus approprié pour le brûlage à la torche est un rouleau en carbure qui roule de manière répétée sur le diamètre interne du tuyau en cours de pose. A chaque location d'un rouleau donné, la déformation du tube sera plus forte dans une direction donnée.

Avantages de l'utilisation d'un rouleau

Le flambage d'un tuyau de cuivre de vos propres mains à l'aide d'un rouleau est un processus caractérisé par les caractéristiques suivantes:

1. Les déchirures du tuyau traité sont exclues.. Chaque rouleau de laminage est accompagné d'une légère déformation du produit et la déformation progressive est facilement transférée par le métal, ce qui élimine les ruptures;
2. L'épaisseur de la paroi du tube après évasement reste uniforme. L’épaississement des parois du tuyau, s’il était initialement de composition hétérogène, sera étalé à l’épaisseur uniforme à l’aide de rouleaux;

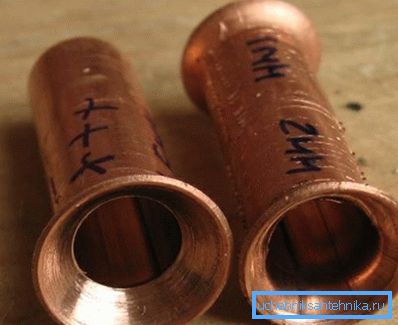

3. Après évasement, la surface sera parfaitement plane et lisse.. Cette régularité dépend directement de la qualité de l'outil utilisé.

Faites attention! Vous avez certainement la possibilité d'acheter un outil de qualité inférieure, dont le prix sera inférieur. Un tel produit a un contour qui est simplement pressé dans le tuyau dans une position fixe. Le résultat après ce travail sera quelque peu pire, mais tout à fait acceptable.

L'utilisation d'une fusée éclairante

L'évasement du tube de cuivre à l'aide d'une main évasée est effectué si la connexion est réalisée à l'aide de raccords ou par soudure. Lors du soudage, il est nécessaire de dilater une extrémité dans laquelle un autre tube est inséré.

Ainsi, il y a un petit espace qui doit être rempli avec de la soudure. Ce type de connexion est considéré comme le plus fiable pour l'installation d'un système en deux parties et d'unités de réfrigération.

La connexion par couplage est également très populaire en raison du fait qu’il est assez facile d’assembler et de désassembler un tel système. Avant de procéder à l’évasement du tube pour le montage à l’aide de raccords, il est nécessaire de le préparer, puis de commencer la déformation.

L'ordre de travail est le suivant:

• Bout de tuyau nettoyé:
• Un manchon est mis sur le tuyau;

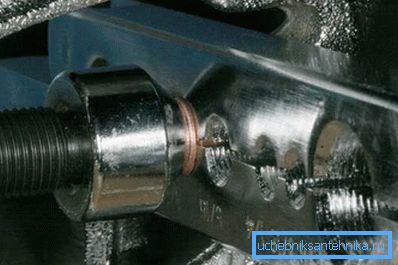

• Le tube est inséré dans l'instrument. La vis évasée tourne jusqu'à ce que le bord forme un angle de 45⁰;
• Le produit est retiré de l'outil.

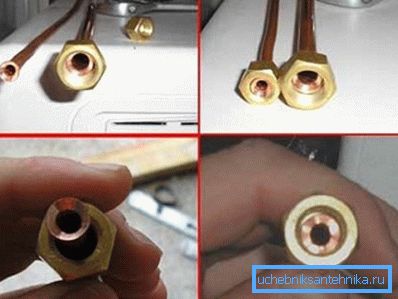

• L'embrayage est conduit au bord et l'écrou se tord dessus.

Conseil De nombreux artisans recommandent de couper les tuyaux avec une marge de 2-2,5 cm lors de l’installation du pipeline en cuivre, afin qu’en cas d’évasement mal éclairé, l’extrémité du tuyau puisse être coupée et dupliquée le processus de laminage.

Si l’installation du pipeline doit être réalisée par soudure, le processus de laminage doit alors comporter les étapes suivantes:

1. La surface est nettoyée avec une brosse spéciale;
2. À l'aide du roulement, le tuyau se dilate de manière à pouvoir être inséré dans l'élément suivant du système avec un intervalle de 0,1 mm;
3. Il est nécessaire d'appliquer un flux sur la surface interne avec une couche uniforme et de le connecter à l'élément de réseau suivant;
4. La jonction est chauffée avec un brûleur et la soudure y est apportée. Le réchauffement se poursuit jusqu'à ce que la soudure soit fondue;
5. Le chauffage continue jusqu'à ce que la brasure fondue soit répartie uniformément sur le joint.

En conclusion

Du point de vue de la modernité, le pipeline de cuivre, en raison de la complexité de son installation et des alternatives existantes sur le marché moderne, est un choix plutôt étrange. Cependant, si vous avez néanmoins décidé de créer vous-même un pipeline à partir de ce matériau souple, vous pouvez facilement faire face à l'installation d'un tel système à l'aide de la torchère (voir aussi l'article Les tuyaux VChGG - fonctionnalités et application).

Une vidéo de cet article vous permettra de lire les instructions de ce type d’installation.
