Tubes en acier inoxydable - harmonie de puissance et de

La popularité des tuyaux en acier inoxydable est justifiée à juste titre. Les domaines d'application de ces produits sont tellement variés qu'il est nécessaire de choisir les paramètres appropriés. GOST sur les tubes en acier inoxydable peut être le bon guide en la matière.

La résistance à l'usure, la résistance fantastique aux conditions environnementales défavorables et aux substances agressives, associées à la résistance aux charges mécaniques, rendent ces tuyaux presque uniques.

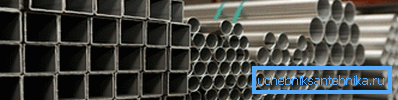

Tubes ronds et formés

Chaque pipe a sa propre place

Les tuyaux résistant à la corrosion sont utilisés pour les canalisations internes et externes, l'érection de structures monumentales et légères, lors de la conception de projets de conception. En fonction des charges futures que la structure assumera, le matériau de travail approprié est sélectionné.

La gamme de tubes en acier inoxydable contient des informations de base sur tous les types de produits laminés (tube profilé de section circulaire). Dans le cas de sections laminées, les vues en coupe sont diverses, il peut s'agir de multiples facettes, carrées, rectangulaires, de segments, etc.

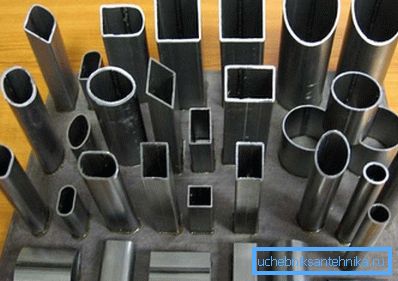

La photo montre une variété de sections de tuyaux

La forme de la section et son fonctionnement dépendent de la nature des charges prévues. Si le pipeline de transport de liquides a une section circulaire habituelle, la meilleure option est une section carrée ou rectangulaire pour les éléments de support du cadre.

Types de surface

Les surfaces en acier inoxydable t diffèrent les unes des autres par leur aspect en raison des finitions abrasives ou des réactions électrochimiques. La sortie est lisse ou rugueuse, mate ou miroir, qui sera soit une partie cachée de la structure de support, soit un tourniquet.

Marquer les principaux types de polissage aidera à choisir le bon pipeline

Types de tuyaux roulés

Le processus technologique de production de tubes sans soudure implique deux options.

  1. Location chaude - comprend 2 opérations de base: chauffer une billette ronde jusqu'à la plasticité et la traiter sur une perceuse. Le manchon creux résultant est serti, étiré, roulé. Les produits finis en fonction de l'épaisseur de paroi sont découpés conformément à GOST 9940 81 en fragments de 300 mm de la longueur minimale multiple à 1,5–10 m de longueur non mesurée.

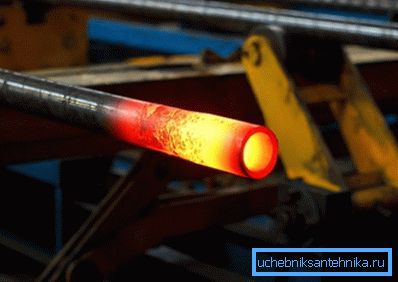

Tuyau formé à chaud sans soudure
  1. Location froide et chaude effectuée par une technologie similaire. Seulement après avoir clignoté, le produit est refroidi avec de l'eau. La longueur minimale est limitée à 300 mm, la maximale - 12,5 m, la dimension peut être clarifiée selon GOST 9941 81 en fonction de l'épaisseur de la paroi

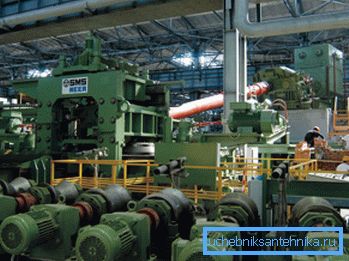

On dirait un moulin à piercing

Pour la fabrication de canalisations utilisées, des ébauches de feuilles. Ils sont coupés et laminés dans le moulin, en modifiant la forme de la section de ronde à carrée / rectangulaire. Parallèlement à cela, le soudage des soudures a lieu.

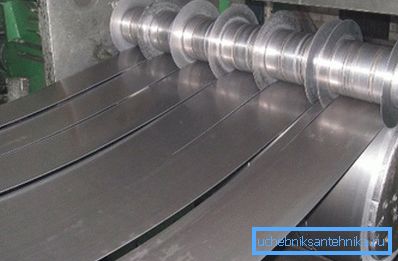

Billet pour tube soudé

Spécifications - tuyaux en acier inoxydable pour cartes de visite

En règle générale, GOST 9941 81 et 9940 81 sont solidaires, ce qui pose les principales exigences concernant l'assortiment d'un pipeline rond.

Selon GOST 9941 81, les exigences suivantes doivent être respectées pour les produits laminés à froid et à chaud:

  • déviations maximales du diamètre extérieur - de 0,3 mm à 1%;
  • écart d'épaisseur de paroi - de 0,05 mm à 10%;
  • courbure du tuyau sur la section de 1 mètre - 1–2 mm;

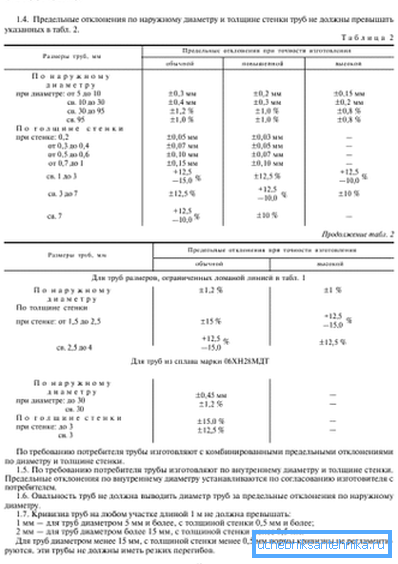

Quelques exigences de GOST
  • l'utilisation de la nuance d'acier et la qualité du produit fini en dépendent.

Selon GOST 9940 81 sans soudure laminé à chaud. Le diamètre extérieur d'un tel pipeline varie entre 57 et 325 mm.

Les tolérances diffèrent en fonction de l'épaisseur du métal. Par exemple, avec une épaisseur de paroi de 8 à 20 mm, la déviation maximale est de ± 15%.

La qualité de la soudure et des défauts est réalisée conformément à GOST 11068-81. Les principales exigences techniques pour les produits laminés sont déterminées par GOST 8639-82 - écart par rapport à l'angle droit (± 1,5 °), courbure (jusqu'à 2 mm par 1 m), torsion.

Faites attention! Si vous avez besoin de connaître le poids théorique du pipeline mais qu'il n'y a pas de GOST, vous pouvez utiliser une formule simple: poids 1 p / m = D * t * 0,025 kg, où D est le diamètre extérieur (mm), t est l'épaisseur de la paroi (mm).

Types et méthodes de systèmes de montage de tuyaux en acier inoxydable

La gamme de produits en acier résistant à la corrosion vous permet de créer des structures à des fins utilitaires variées. L'installation de tuyaux en acier inoxydable à section transversale circulaire convient parfaitement aux systèmes qui transportent des liquides et des gaz sans réagir avec eux.

Les tubes profilés, au contraire, sont particulièrement utiles dans les structures architecturales, comme supports, clôtures, etc. Les renforts permettent de résister aux charges de torsion, mécaniques et de vibration.

Installation de tubes ronds

Les systèmes de tuyauterie en acier inoxydable sont en demande dans les industries alimentaire, chimique et médicale. Une surface stable ne change pas le goût des aliments et n'est pas détruite par l'exposition à des liquides toxiques. L'installation de conduites en acier inoxydable dépend des conditions de son exploitation.

Pipelines dans une laiterie

Connexions permanentes

Les instructions pour ce type d’amarrage de pipeline semblent simples: il vous suffit de connecter les tuyaux et de les souder / braser / coller.

Je distingue ces types de connexions permanentes:

  • la soudure (bout à bout et à la douille) est réalisée par soudage à l'arc sous argon, les joints sont nettoyés à l'acide ou aux abrasifs;
  • soudure (dure et douce);
  • collage (anaérobie, adhésifs cyanoacrylates).

Connecteurs Split

Le moyen le plus pratique de se connecter, ce type de joint peut facilement être fait à la main:

  • pince;
  • fileté;
  • couplage;
  • sertissage;
  • étouffer.

Dioptrie - un regard sur l'essence

Dans l'industrie alimentaire, il est habituel d'équiper les pipelines de dioptries (fenêtres en verre) - des dispositifs permettant d'observer ce qui se passe dans le pipeline lui-même. Ces appareils ont le plus souvent besoin d’entreprises de produits laitiers et de confiserie.

La dioptrie tubulaire en acier inoxydable est représentée par deux modèles - tuyau et écrou (double hublot), chacun présentant ses propres avantages.

  1. Angle de vision du tuyau de 360 ​​°, voyant à raccord rapide.

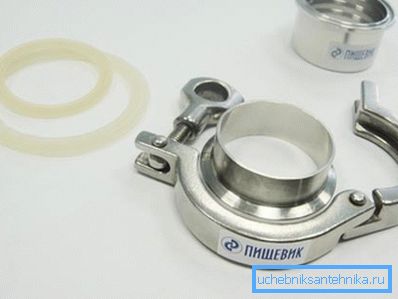

Connexion de serrage
  1. La clé a un rétro-éclairage de l'espace interne, le verre résiste à une chute de température de 230 ° à 20 ° C pendant une minute. Méthode de connexion de soudage.

Structures de canalisations de profil

L'installation de tuyaux en acier inoxydable de sections rectangulaires et carrées est utilisée dans l'érection de divers types de structures métalliques - châssis de supermarché, squelette de fondation, supports. Le facteur déterminant ici sera l'épaisseur des parois du profilé.

Un pipeline plus léger convient mieux aux hangars, aux balustrades, aux panneaux d’affichage, aux cadres de meubles et aux éléments décoratifs. Les méthodes de connexion vont également du soudage aux raccords en passant par le collage.

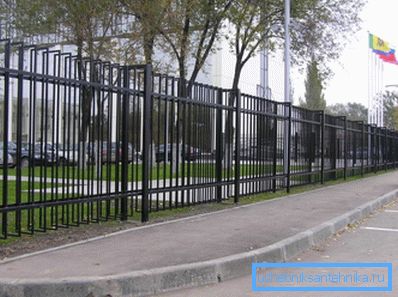

Gracieuse clôture en profilés carrés et rectangulaires en acier anti-corrosion

À la fin

Résistant aux attaques chimiques agressives, à la résistance mécanique et à l’aspect présentable sont les trois baleines sur lesquelles est basée la popularité de l’acier inoxydable. La canalisation principale ou le conduit dans l’appartement, la structure portante ou un meuble - le prix retombe en arrière-plan en termes de durabilité et de sécurité.

La vidéo de cet article décrit le processus de production de tubes en acier inoxydable.
