Tubes en plastique: informations complètes sur leurs types,

Maintenant, les tuyaux en plastique ont un vaste domaine d'utilisation. Ils sont les plus populaires pour l’installation d’une variété de réseaux d’ingénierie. Plastique, polymère - ce sont des noms communs, vous devriez donc parler de produits en détail.

Production de produits en plastique

Premièrement, les avantages des tuyaux en polymère.

Avantages du produit

1. Ils ne sont pas sujets à la corrosion.
2. La résistance hydraulique en eux n'augmente pas avec le temps.
3. La perte de charge due au frottement est inférieure d'un tiers à celle des contreparties métalliques.
4. Résistance au gel, préservation de la plasticité à basses températures.
5. Faible poids spécifique.
6. Excellente bande passante.
7. Faible conductivité thermique.
8. Le matériau est un diélectrique.
9. Simplicité d'assemblage de systèmes à partir de tels tuyaux.

Domaine d'utilisation

1. Systèmes d'eau potable, domestique et d'eau chaude.
2. Transport de liquides techniques et chimiques.
3. Livraison / fourniture de gaz inflammables.
4. Systèmes de chauffage.
5. Assainissement et drainage.
6. Ces tuyaux peuvent être utilisés comme canaux de protection pour les fils électriques et les câbles de communication.

Variétés de plastique

Parmi les produits en polymère se distinguent les tuyaux de thermoplastiques et les thermodurcissables. Vous trouverez ci-dessous un tableau de ces matériaux.

Le plastique est constitué de carbone extrait du gaz et du pétrole. Au cours du traitement, cette substance de faible poids moléculaire subit une polymérisation.

En conséquence, de nouveaux matériaux sont créés, le nombre de liaisons entre leurs molécules est plus grand.

1. Le thermoplastique est constitué de molécules homogènes (liaisons linéaires). Si le matériau est chauffé, il devient mou, tandis que refroidir le plastique restaurera la structure initiale. L’instruction avertit que la température de ramollissement du matériau est basse (à partir de 60 ° C), ce qui limite les possibilités d’utilisation des thermoplastiques.
2. Reactoplast a une structure composite (connexion spatiale). Il est chimiquement non uniforme et subit un traitement supplémentaire pendant la production. En conséquence, les molécules de matériau forment des liaisons supplémentaires en trois dimensions.

Faites attention! Les plastiques des réacteurs sont plus résistants à la chaleur. Cependant, si le seuil de température est dépassé, ils sont détruits. Le thermoplastique est moins fragile, les connexions internes sont préservées lorsqu’il est complètement fondu.

Spécifications techniques principales

L'une des principales caractéristiques des tuyaux est le diamètre.

Paramètres globaux

Vous trouverez ci-dessous un tableau concernant les diamètres de tuyaux.

     Propriétés de résistance

Propriétés de résistance

1. La densité du matériau.
2. La pression nominale (PN) est le niveau de pression (nominal) que le tuyau peut supporter.
3. Résistance minimale requise (MRS) - Matériau résistant à long terme (minimum).
4. "C" est le facteur de sécurité. Cela dépend des conditions d'installation du système. Le coefficient de 1,25 ont des tuyaux en plastique pour la plomberie. La valeur de 2 / 3,15 est prise pour les analogues de gaz.
5. La pression maximale de fonctionnement (MOP) est la pression de fonctionnement (maximale). Calculé à l'aide de la formule 2 • MRS: C • (SDR-1).
6. Rigidité annulaire (SN), en kN / m2.
7. Limite d'élasticité, en MPa.
8. Allongement (relatif) à la déchirure, en%.
9. Le changement de la longueur du produit après son chauffage, en%.
10. La stabilité thermique des produits implique leur résistance aux températures maximales et minimales, ainsi que la valeur de travail de ce paramètre.
11. Résistance à la fissuration lente et rapide.
12. La force d'impact.

Caractéristiques de divers plastiques

1. Les tuyaux en PVC peuvent conserver leur forme d'origine même lorsqu'ils sont chauffés à + 85 ° C. Ils se prêtent bien au soudage et ont le plus faible coefficient de dilatation linéaire (à une température de + 60 °). Utilisé dans les égouts, l'eau froide et les systèmes de ventilation.

Faites attention! Habituellement, les systèmes de tuyaux en PVC sont assemblés par soudage à froid. Vous pouvez les monter méthode cachée ou externe.

1. Les tuyaux en PP sont utilisés pour les systèmes d’eau froide et chaude et l’assemblage des conduits d’air. Ils peuvent être utilisés à une température de la substance transportée jusqu'à + 95 °. La durée de fonctionnement est jusqu'à 50 ans.

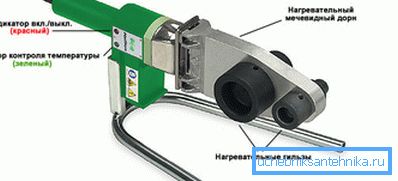

Le soudage de tuyaux en plastique de ce type est effectué par la méthode de diffusion. C'est simple, le processus ne prend que quelques minutes et les joints sont très serrés.

1. Les tuyaux en PE sont utilisés à basse température de la substance transportée. Ils conviennent aux systèmes externes d'approvisionnement en eau et en gaz, ainsi qu'aux réseaux qui fournissent des substances liquides et gazeuses techniques. Le polyéthylène peut conserver sa structure à la température ambiante et la matière transportée à -20 ° / + 40 °.

Raccordez le tuyau PE de section transversale inférieure à 63 mm à l’aide de raccords électro-fusion, de raccords en laiton ou en PP. Les tuyaux en plastique de grand diamètre (plus de 63 mm) sont assemblés par soudage bout à bout. Les analogues de polyéthylène réticulé sont joints par pressage à froid (connexion permanente).

1. Les analogues métalloplastiques ont une structure en trois couches. En eux, entre les couches externe et interne du polymère, se trouve une feuille d'aluminium. Il protège le matériau contre les fuites d'oxygène et réduit sa dilatation thermique linéaire.

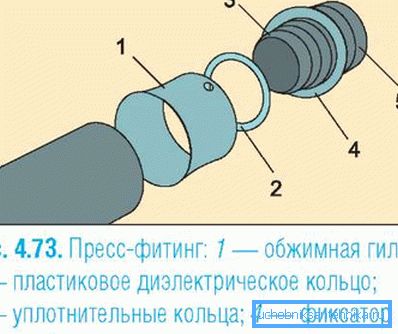

Les systèmes de tels éléments sont assemblés à l'aide de raccords à sertir et d'analogues de compression. Appliquons une couche métallique dans les canalisations de chauffage et de pression. Il peut supporter la température de la substance de travail jusqu'à + 95 ° en continu et jusqu'à 110 ° pendant une courte période.

Utilisation pratique des tuyaux en plastique

De nombreuses communications d'ingénierie sont désormais assemblées en plastique et non en métal.

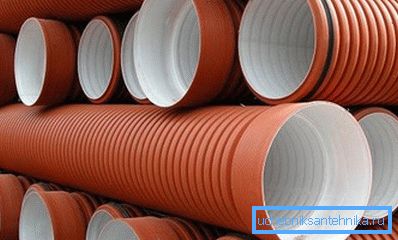

Eaux usées

Les tuyaux en PVC ont une bonne résistance aux eaux usées agressives. L'utilisation du système est facile.

S'il est bouché, vous pouvez démonter la zone et la nettoyer.

Faites attention! Pour éviter les problèmes: fuites, blocages, dépressurisation, choisissez des produits de qualité. Les tuyaux d'égout en plastique doivent être complètement lisses, sans fissures, cloques ni bavures.

1. Les produits fabriqués ont une section différente. Ramassez-le en partant de la charge du système.
2. Pour les immeubles d'appartements et les petits bâtiments publics, il convient de choisir des conduites principales de 110 mm de diamètre. Dans les grandes institutions médicales et éducatives, on utilise des hôtels, des analogues d’une section de 200 mm. Aux installations industrielles - 300 mm.
3. Pour les chalets, les maisons et les chalets d'une famille, posez des tuyaux d'un diamètre de 50 mm.

L'assemblage d'un pipeline en plastique pour les eaux usées est extrêmement simple. Il suffit d'insérer un élément dans la douille de l'autre avec un joint en caoutchouc. Il n'est pas nécessaire de taper et de lustrer les joints.

Faites attention! Lorsque l'extrémité lisse n'est pas insérée dans la prise, faites-la chauffer sur la cuisinière à gaz ou brossez-la avec une solution de savon. Ne surchauffez pas et ne faites pas fondre le plastique.

Lorsque vous assemblez les eaux usées avec vos propres mains dans votre propre maison, tenez compte de la pente du pipeline et de la profondeur de ses fondations.

1. La pente dépend de la capacité du système à s'auto-nettoyer et du débit du fluide. Pour les réseaux d’égout généraux, si la vitesse d’écoulement est optimale (0,7 / 1 m / s), la pente est de 1 cm pour 1 m de la longueur du système.
2. Le niveau recommandé de pose des tuyaux est de 0,7 / 0,9 m à la sortie de la maison avec un approfondissement ultérieur dans le sens de l'inclinaison (pas moins de 1 mètre jusqu'à l'entrée d'une fosse septique, d'un puisard ou d'un puits).

Plomberie

Pour la plomberie, vous pouvez utiliser des tuyaux de différents types de plastique.

1. Les analogues de polyéthylène (désignation internationale PE) supportent une pression de travail de 6/10 kgf / cm?. La température minimale de leur fonctionnement est de -20 °. Par conséquent, les produits peuvent être utilisés pour les parties internes et externes du système d'approvisionnement en eau.
2. Les produits en polyéthylène réticulé (PEX) ont une résistance élevée et des propriétés thermiques améliorées.
3. Les analogues de PVC ont des qualités de travail élevées, leur prix est relativement bas.
4. Les tuyaux en aluminium-plastique (PEX / AL / PEX) maintiennent des niveaux de pression allant jusqu'à 10 bars. Convient pour organiser de l'eau chaude, car maintenir la température à + 95 °.

La principale condition pour l'installation d'un pipeline en plastique est d'utiliser des nœuds courts avec une rigidité accrue au minimum. Le système doit être aussi flexible que possible. Un petit nombre de composés réduit le risque de fuite.

Fixer les tuyaux de plastique à la base devrait être des clips et des supports mobiles.

Lors du couplage d'éléments métalliques et plastiques, des raccords détachables sont utilisés, comportant des inserts métalliques à l'intérieur.

Ventilation, alimentation en gaz et chauffage

Lors de l'assemblage d'un système de chauffage, les éléments en plastique présentent plusieurs avantages.

1. Ils servent jusqu'à 50 ans, sans se corroder.
2. En raison de la douceur des parois internes, le pipeline ne fait pas de bruit lorsque le liquide de refroidissement le traverse.
3. Le système ne se dépose pas de calcaire.
4. Le plastique ayant une faible conductivité thermique, le média s'y refroidit plus lentement que dans le métal.
5. Le matériau résiste aux changements de température et aux chocs hydrauliques.

Les tuyaux en aluminium, PE, PVC, PP conviennent aux systèmes de chauffage. Les derniers analogues au fil du temps peuvent perdre leur forme d'origine, car avoir une grande fluidité. Sur cette base, les tuyaux en PP doivent être raccordés plus fréquemment.

Les conduites en plastique chauffantes sont associées à des raccords ou à des soudures. Afin de ne pas gâcher le revêtement mural, vous devez installer sur le système un nombre suffisant de compensateurs.

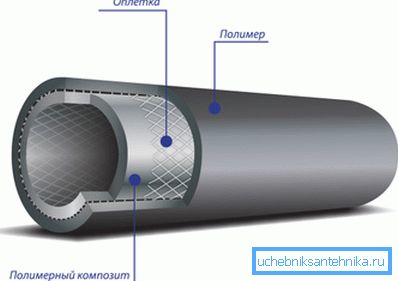

Récemment, des tuyaux en polyéthylène ont été utilisés pour les gazoducs.

1. Ils ont un haut niveau de résistance aux influences externes et chimiques.
2. Ces produits sont à la fois plastiques et durables. Leur installation est pratique et possible dans les zones à climat rigoureux.
3. Les produits en plastique n’ont pas besoin de protection supplémentaire avant de les poser dans le sol, car résistant aux effets électrochimiques.
4. Le plastique est utilisé uniquement pour une installation souterraine. L’entrée dans le bâtiment et le câblage interne du réseau de gaz se font à l’aide de tuyaux métalliques.

Faites attention! L'utilisation de tuyaux en PE pour les réseaux de canalisations de gaz est interdite dans les régions où la température en hiver atteint -45 ° C ou où l'activité sismique peut dépasser 6 points. Ils ne peuvent pas être utilisés pour le transport de gaz combustibles dans les systèmes à haute pression (catégories I et II).

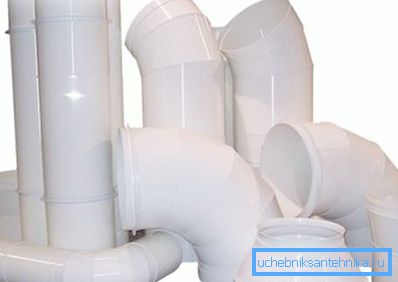

Le système de ventilation est un autre créneau d'utilisation des produits en plastique. Ils garantissent la fiabilité du réseau d'ingénierie et ont une longue durée de vie. Lors de l’installation du système près de la sortie de ventilation, le tuyau principal est monté. De son divorcé d'autres éléments, généralement avec un diamètre de 100/160 mm.

Souvent, pour prévenir l'apparition d'une odeur désagréable, un tel conduit est équipé d'un ventilateur. C’est-à-dire qu’une ventilation forcée est créée, ce qui garantit un taux de renouvellement d’air maximal.

Conclusion

Les tuyaux en plastique pour les eaux usées, les réseaux de distribution d’eau et de gaz, ainsi que les systèmes de ventilation présentent diverses caractéristiques. Par conséquent, vous pouvez facilement sélectionner les produits les mieux adaptés à vos conditions de fonctionnement. La vidéo de cet article complétera ses informations.
