Tubes en polypropylène - aperçu détaillé du matériau en

Le pipeline de polypropylène gagne avec confiance le cœur de l'homme. Chaque année, de plus en plus de personnes installent les tuyaux en PP dans les appartements à la place des tubes habituels en acier ou en métal-plastique. Les raisons de cette popularité résident dans les performances exceptionnelles et le bas prix du polypropylène.

Avantages et inconvénients du pipeline en PP

Le remplacement des tuyaux par du polypropylène semble justifié, car comparé à d’autres matériaux (acier, cuivre, etc.), le polypropylène se distingue favorablement:

• faible poids;
• facilité d'installation, La soudure se fait en quelques minutes à l'aide d'un fer à souder spécial. Connexion à la fin - une pièce;
• surface intérieure lisse, grâce à cela, le matériau s'use moins;
• faible coût;
• élasticité.

En ce qui concerne les lacunes, il est possible de distinguer à moins que:

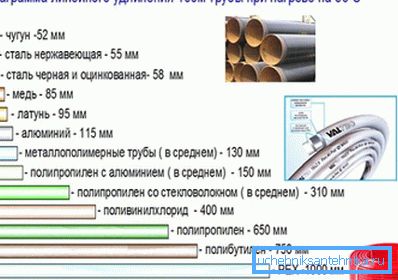

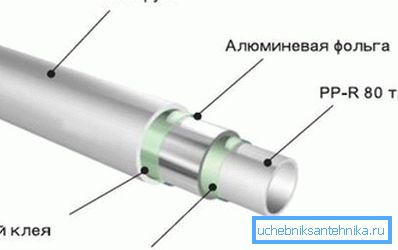

• taux de dilatation linéaire élevé. En partie, cet inconvénient est résolu à l'aide d'un renforcement en plastique avec une feuille d'aluminium ou en fibre de verre. La couche de renforcement est placée entre les couches de polypropylène et sert de limite d'expansion lorsqu'elle est chauffée.
• la température du liquide de refroidissement ne doit pas dépasser 95? Certains types de tuyaux peuvent supporter jusqu’à 110 ° C, mais seulement pendant une courte période, si la température du caloporteur le sera toujours, l’apparition de vagues est inévitable.

Par exemple, un tuyau en polypropylène PN 20 à 20 portant la mention PPR-AL-PEX (PPR-AL-PPR) peut être utilisé avec succès non seulement pour l’alimentation en eau froide mais également en eau chaude, ainsi que pour l’installation d’un système de chauffage. Ce marquage indique que le renforcement a été réalisé avec une feuille d'aluminium.

Faites attention! Afin que les tuyaux ne puissent pas aller dans les vagues sur une longue section droite, il est recommandé d'utiliser des joints de dilatation en forme de U. Merci à eux, il n'y aura pas de flexion lors du chauffage, seules les extrémités du compensateur convergeront légèrement.

Polypropylène sous le microscope

Les caractéristiques techniques des tuyaux en polypropylène sont largement déterminées par les propriétés du plastique lui-même.

Il existe plusieurs types de polymères:

• homopolymère (caractérisé par la fragilité à basse température);
• copolymère à blocs - caractérisé par une élasticité élevée, mais s'use rapidement.

Mais un copolymère statistique (également appelé polymère du 3ème type) est particulièrement intéressant. À basse température, il ne s'effrite pas et la limite supérieure de la température de travail est comprise entre 90 et 95?.

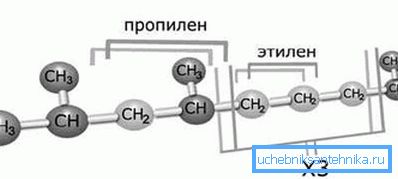

Ces propriétés exceptionnelles sont obtenues grâce à l'introduction d'éthylène dans la chaîne moléculaire du PP. C'est ce «voisin» qui confère au plastique de telles propriétés inhabituelles. Il est important que le prix du matériau ne change pratiquement pas de manière importante.

On peut noter que le type 3 PP est totalement écologique, ce qui est particulièrement important lors de son traitement. Il est produit sous forme de granulés incolores.

Exigences réglementaires

À cet égard, le cadre réglementaire russe comporte de grandes lacunes. On peut noter que le document de 2003 - GOST R 52134-2003, énonçait les principales exigences applicables aux pipelines de thermoplastiques fonctionnant en mode pression.

Le document contient une plage avec une indication de toutes les tailles de tuyaux en PP, il normalise également les déviations maximales des dimensions géométriques. De plus, une attention particulière est accordée à la pièce calculée - des formules sont données pour calculer la résistance des parois du pipeline et sa durabilité.

Vous pouvez également voir le marquage des tuyaux en thermoplastique. Par exemple, la désignation de PVC-U selon GOST signifie que du polychlorure de vinyle non plastifié a été utilisé pour la production, et les lettres PB indiquent que le matériau du pipeline est du polybutène.

En plus du pipeline lui-même, la norme porte également sur les raccords (les exigences concernent l'étanchéité des joints). Le document décrit également le processus d’essai de résistance et d’étanchéité du tuyau et du joint.

Sélection du pipeline

Lorsque les travaux de remplacement de la plomberie ou du chauffage de la maison sont effectués à la main, la question du choix du tuyau adéquat est tout à fait pertinente. Il est donc nécessaire de partir des conditions de fonctionnement du système.

Alimentation en eau froide

La pression standard dans le système d'alimentation en eau froide doit être comprise entre 0,3 et 6,0 atm. Vous pouvez donc utiliser des tuyaux PN10 pour fournir de l'eau (le chiffre 10 indique la pression maximale que le pipeline peut supporter sans déformation).

Tuyau en polypropylène 25 mm convient tout à fait à l’appartement. Bien sûr, personne n’interdira l’utilisation de tuyaux renforcés pour l’eau froide, mais cela entraînera simplement des coûts inutiles et n’affectera pas la durabilité du système.

Alimentation en eau chaude

Dans le système d'alimentation en eau chaude des consommateurs, la valeur de pression maximale est légèrement inférieure, elle ne devrait pas dépasser 4,5 MPa. En ce qui concerne le choix du pipeline, nous devons également tenir compte de l’effet de la température.

Faites attention! La pression que le tuyau peut supporter est indiquée pour la température ambiante (20 ° C). Lorsque chauffée à 80 - 90 ° C, cette valeur diminue environ 3 fois.

Comme dans le cas de l'alimentation en eau froide, le diamètre des tuyaux qui dissipent l'eau chaude dans l'appartement ne dépasse généralement pas 25 à 32 mm. Mais pour les colonnes montantes, on peut utiliser un tuyau en polypropylène de 50 mm. La sélection peut être effectuée selon le tableau.

Pour l’eau chaude, on utilise le plus souvent les conduites portant le marquage PN20. Vous pouvez également rencontrer un tuyau moins commun - PN16, mais pour cela la température maximale du liquide de refroidissement est limitée à 60? С.

Système de chauffage

La température du liquide de refroidissement peut atteindre 95 ° C, ce qui, combiné à la pression dans le système, impose des exigences accrues au pipeline. Les instructions d'installation des systèmes de chauffage ne permettent d'utiliser que des tuyaux en PP renforcé (PN20 ou PN25). Un tuyau en polypropylène PN 25 à 20c portant le marquage PPR-FB-PPR indique que le ferraillage a été réalisé avec de la fibre de verre - c'est la principale différence entre PN25 et PN20.

En cas de chauffage autonome dans la zone immédiatement adjacente à la chaudière, la température du liquide de refroidissement peut dépasser 100? С, le PP ne fonctionnera donc pas ici. Pour résoudre ce problème, une petite section du tuyau en acier part généralement de la chaudière et le reste du câblage est réalisé en polypropylène. La température extérieure moyenne affecte également la température du caloporteur.

En ce qui concerne les diamètres, les tailles suivantes sont le plus souvent utilisées:

• pour le câblage sur des sols - pas plus de 32 mm;
• pour les colonnes montantes du système de chauffage, un tuyau en polypropylène de 63 mm peut également être utilisé.

Pipeline PP ondulé

Les tuyaux ondulés peuvent être utilisés pour les systèmes d’égout ou comme chemins de câbles (bien entendu, ces tuyaux sont fabriqués avec un diamètre beaucoup plus petit). Les égouts fonctionnent en mode de libre écoulement et le canal de câble ne subit pas de charges sérieuses. Les exigences pour un tel pipeline ne sont donc pas si élevées.

Le tuyau ondulé en polypropylène pour assainissement est fabriqué en deux couches. À l'extérieur, la surface est ondulée, ce qui augmente la rigidité et permet de transférer plus efficacement la pression du sol, et à l'intérieur - lisse, qui n'interfère pratiquement pas avec le chemin du flux d'eau.

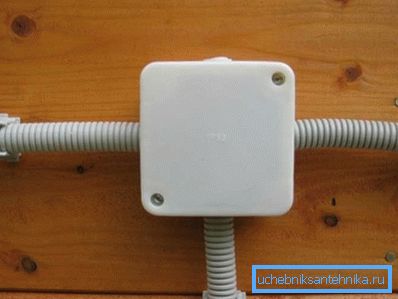

En ce qui concerne les goulottes de câbles, ces tubes sont fabriqués en une seule couche et on utilise pour cela du polypropylène d'élasticité accrue. Dans ce cas, la caractéristique principale est considérée comme étant la sécurité incendie, le PCB ne doit pas brûler ni libérer de substances nocives dans l'atmosphère.

À la fin

Les tuyaux en polypropylène sont considérés à juste titre comme le meilleur choix pour l’organisation des systèmes de plomberie et de chauffage. Leur faible coût, leur grande durabilité et leur facilité d'installation leur permettent d'évincer progressivement leurs concurrents du marché face aux pipelines en acier ou en cuivre.

Les informations présentées dans l'article vous aideront à naviguer lors du choix d'un canal pour une tâche spécifique. La vidéo de cet article détaille les principaux types de tuyaux en PP.
