Quel type d'acier est 09g2s? Quelle est sa composition? Quelles sont et à quelles normes un tuyau est-il fabriqué à partir de cet acier - par exemple, le tuyau 219-8 09g2s? Quelle est la technologie de fabrication de ces produits? Essayons de trouver les réponses.

Acier 09g2s

C'est le nom de l'acier de construction faiblement allié pour les structures en acier soudées. La plage de températures de fonctionnement de celui-ci varie de -70 à + 425ºC, ce qui permet d’utiliser le matériau, notamment dans les zones climatiques les plus sévères, ainsi que pour le transport de gaz et de liquides à haute température.

La composition chimique totale est la suivante:

Curieusement: dans le système de nommage adopté dans la Fédération de Russie, le nom de la nuance d'acier indique la quantité de carbone exprimée en 0,09%, et non le maximum autorisé 0,12. Les symboles restants désignent le manganèse (jusqu'à 2%) et le silicium (moins de 1%).

Que pouvez-vous dire de plus sur cette marque:

• Il est plus fort que la plupart des aciers., dont le prix est à peu près au même niveau (environ 25 000 roubles par tonne).
• Haute viscosité, associé à une petite quantité de carbone, persiste même en cas de gel sévère.
• Ce qui est particulièrement utile - pendant le soudage, il n’ya ni durcissement ni surchauffe, affectant les propriétés plastiques. (Voir également l'article Pipe-Weld Pipe: Features.)

Les pipes

Quels tuyaux en acier 09g2 peuvent être trouvés en vente? Comme nous avons affaire à un métal exceptionnellement fort, il est logique de supposer que cette qualité sera recherchée. Et en fait: la demande de l'acier est principalement dans la production de tubes sans soudure.

Les raisons sont assez claires: la soudure électrique longitudinale sera toujours le point faible du pipeline. Et lorsqu'une résistance spéciale à la pression hydraulique est nécessaire, ils essaient de s'en débarrasser.

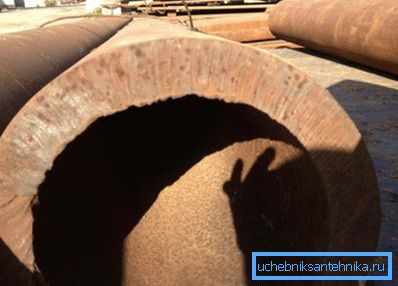

À quoi servent les tuyaux sans soudure? Il est clair que, pour l'installation de la plomberie à domicile avec leurs propres mains, leur force est quelque peu redondante: le domaine d'application prioritaire concerne les conduites à haute pression à usages divers. Ainsi, le tuyau 168x14 St 09g2s d’une épaisseur de paroi de 14 millimètres est conçu pour une pression de travail supérieure à 11 MPa (100 atmosphères).

Technologie de production

L’industrie moderne produit des tubes en acier sans soudure de deux manières principales: la déformation à chaud et à froid. Qu'est-ce que cela signifie concrètement? Nous décrivons brièvement les principales étapes de la production.

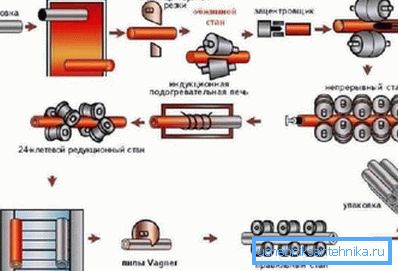

Déformation à chaud

1. Une billette cylindrique solide (tige) est placée dans un four, où elle est chauffée à une température à laquelle l'acier devient plastique.
2. À l'usine de perçage, le tuyau se transforme en un cylindre creux - un manchon.
3. Un mandrin recouvert de lubrifiants résistant à la chaleur est inséré dans le manchon, formant son diamètre interne.
4. Après réchauffage, le manchon est roulé sur le mandrin en réduisant successivement son diamètre en rouleaux.
5. La billette calibrée et refroidie après le retrait du mandrin est coupée en morceaux de la longueur souhaitée, passe le contrôle de qualité et est envoyée à l'entrepôt de produits finis.

Déformation à froid

La principale différence de cette technologie réside dans le fait qu’après le broyeur à perforer, la chemise se refroidit et subit une déformation à une température bien inférieure au point de recristallisation de l’acier.

Important: après les rouleaux, la pièce est en cours de revenu (chauffage suivi d'un refroidissement lent). Ainsi, les contraintes internes accumulées pendant le processus de déformation sont éliminées, ce qui affecte positivement la ductilité et la résistance finale des produits.

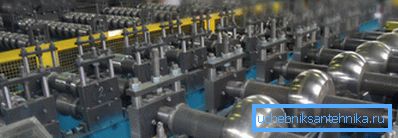

Profilage

Un tube profilé sans soudure - carré ou rond - est obtenu à partir de la même billette ronde, également par déformation dans les rouleaux avec chauffage préalable ou traitement thermique ultérieur.

Assortiment

Quelles sont les tailles de tuyaux disponibles à la vente? La gamme de tableaux de tubes laminés à chaud est contenue dans GOST 8732-78, déformé à froid - dans GOST 9734-75. Les produits de profilés ont leurs propres normes: la gamme de produits carrés se trouve dans GOST 8639-82, rectangulaire - en GOST 8645-68.

Laminé à chaud

Selon GOST, le 8732-78 fournit la gamme de tailles suivante:

• Diamètre - de 20 à 530 mm.

Remarque: en collaboration avec le client, des produits d'un diamètre de 550 mm peuvent être fabriqués.

• Épaisseur de paroi - de 2,5 à 75 mm.

Outre la liste des tailles, la norme contient des instructions destinées aux fabricants sur les tolérances limites:

Formé à froid

Selon GOST 8734-75, les tubes laminés à froid ont une gamme de tailles légèrement différente.

• Le diamètre extérieur minimal est de 5 mm, le maximum est de 250.
• Épaisseur de paroi - de 0,3 à 24 mm.

Tolérances existantes:

• Pour un diamètre extérieur inférieur ou égal à 10 mm, un écart maximal de 0,15 mm est autorisé.
• Pour 10-30 - 0,30 mm.
• Pour 30-50 - 0.4 mm.
• Avec une section supérieure à 50 mm, la déviation ne doit pas dépasser 0,8% de la valeur nominale.

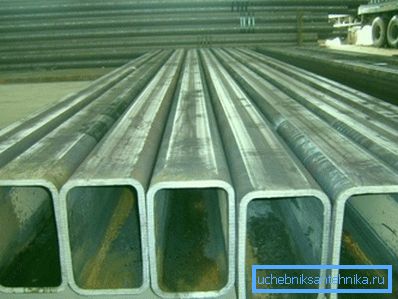

Rectangulaire

Les tailles vont de 15x10 à 180x150; De plus, la norme prévoit des tailles spéciales allant jusqu'à 230x100. Épaisseur de paroi - de 1 à 12 (pour les produits de dimensions spéciales - jusqu'à 20) mm.

Carré

Ici, la taille minimale est de 10 mm avec un mur de millimètre. Maximum - 180 avec une épaisseur de paroi de 14 mm.

Conclusion

Nous espérons que nous avons pu satisfaire la curiosité du lecteur en ce qui concerne la connaissance de types de tuyaux plutôt exotiques. Comme toujours, la vidéo de cet article offre des informations supplémentaires. Des succès!
