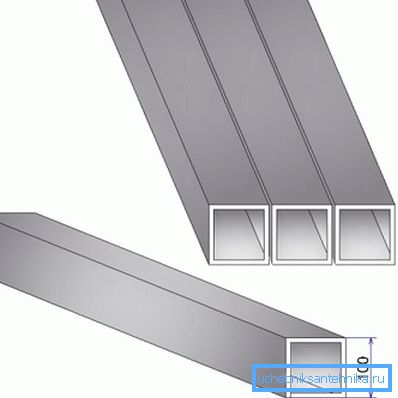

Tuyau 100x100x4: production, utilisation, documents

Quel est le poids spécifique d'un tuyau 100 pour 100 sur 4 millimètres? Comment est-il fabriqué et à quelle fin est-il utilisé? Existe-t-il des documents réglementaires régissant sa production? Essayons de répondre à ces questions.

Standard

Pour commencer, découvrez ce que devrait être notre pipe selon GOST.

Et nous voilà immédiatement attendus par une surprise:

• En général, les tubes profilés en acier doivent être fabriqués conformément aux exigences techniques définies dans la norme GOST 13663-86. Le document contient une liste des technologies de production et des aciers utilisés dans ce cas.
• Le document GOST 8639-82 complète le document précédent: il contient une gamme de tubes carrés sans exception.

Quelle est la surprise? Et le fait que le deuxième document au format 100x100 prévoit des versions avec des épaisseurs de paroi de 6,0, 7,0, 8,0 et 9,0 millimètres.

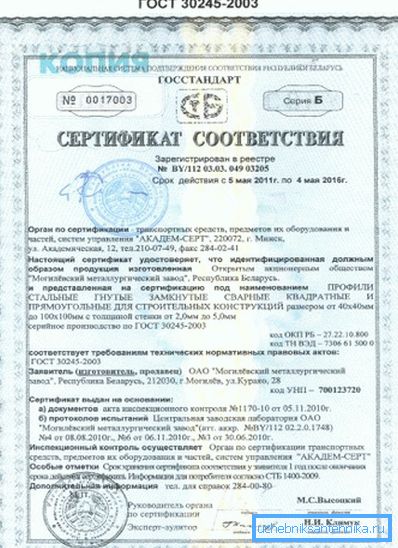

Une recherche plus poussée dans la documentation réglementaire nous conduit à une conclusion inattendue: un produit avec des paramètres 100x100x4 n'est même pas un tuyau, mais (nous citons) un profilé carré plié en acier pour les structures de bâtiment. Et il régit sa fabrication (ainsi que les conditions techniques et la gamme) d'un document complètement différent - GOST 30245-2003.

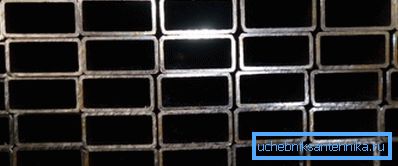

Utile: cette norme s’applique non seulement aux profils carrés, mais également aux profils rectangulaires. Les tailles maximales prévues pour eux sont 350x300 et 400x200.

Assortiment

L'assortiment présenté dans GOST contient, entre autres, le poids spécifique d'un tube carré 100x100x4. En fait, décrivons plusieurs tailles de profilés standard contenues dans la norme (voir également l’article Tuyau profilé 100x100: caractéristiques principales et caractéristiques de l’application).

Évidemment, pour utiliser ce tableau pour calculer le poids d'un tuyau de 100x100x4 d'une certaine longueur, il est nécessaire de multiplier la masse d'un mètre par son moulage. Disons que 24 mètres linéaires pèseront 24 x 11,73 = 281,52 kg.

Pour recalculer une tonne d'acier par mètre, vous devrez procéder à l'inverse: divisez 1000 kg par 11,73 kg / m; le résultat dans ce cas sera de 85,25 m.

Les exigences

Voyons quelles sont les exigences imposées par GOST 30245-2003 sur les produits fabriqués conformément à celui-ci:

• Le document contient des exigences relatives à la composition et à la qualité de l'acier utilisé dans la production. La liste complète est assez longue. le document indique notamment que la nuance d'acier doit être indiquée sur la demande de livraison.

• La courbure du profilé dans les deux plans ne doit pas dépasser 1 mm par mètre linéaire.
• La torsion du profilé plein ne peut excéder 0,5 mm / mètre linéaire +2 mm sur toute la longueur.
• La convexité et la concavité des murs ne doivent pas dépasser 1% de la taille nominale.
• Les extrémités sont coupées à angle droit.
• Les écarts admissibles par rapport à la taille nominale sont déterminés par sa valeur.

• Les profils sont fournis avec une longueur de 4 - 12 mètres (en accord avec le client - 4 - 13). La longueur peut être non mesurée, dimensionnelle et multidimensionnelle; dans les deux derniers cas, une déviation maximale de +60 mm est autorisée.
• Les couchers de soleil, les fissures et les risques profonds à la surface sont inacceptables. Les défauts mineurs (rugosité, bosselures, etc.) sont autorisés, mais uniquement s'ils ne mènent pas le produit au-delà des limites des écarts maximaux admissibles.
• Du point de vue de la technologie de production, tous les profils correspondant à ce GOST sont électrosoudés et, conformément au texte du document, les soudures ne peuvent être soudées que par des courants haute fréquence. La couture doit être située à une distance d'au moins 4 t du coin, où t est l'épaisseur de la paroi.
• Après le soudage, le joint longitudinal est nettoyé à l'extérieur de la fraise (s'élevant au-dessus du plan de la masse fondue solidifiée). Les bavures restantes ne peuvent pas dépasser la surface de plus de 0,5 mm avec une paroi de 4 mm maximum et de 1 mm d'épaisseur supérieure.
• Enfin, la principale différence entre les profilés et les tuyaux: étant donné qu'ils ne sont pas utilisés pour transporter des liquides et des gaz, les sections non soudées du joint longitudinal sont autorisées. Leur longueur ne doit pas dépasser 50 mm par mètre courant, tandis que la longueur d'une section non dopée ne peut être supérieure à 20 mm.

Pour clarifier: il est permis de corriger les défauts de vos propres mains, en utilisant le soudage à l'arc manuel. Le joint re-soudé est nettoyé du laitier et de l'ébavurage.

La production

Encore une fois: tous les produits fabriqués conformément à GOST 30245-2003 sont électrosoudés, fabriqués à partir de billettes rondes soudées par des courants à haute fréquence par moulage en rouleaux.

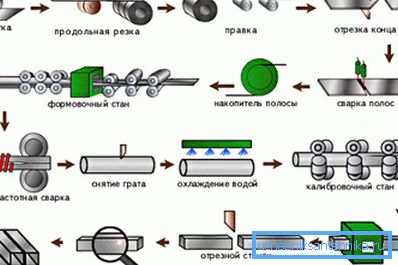

En bref, le processus ressemble à ceci:

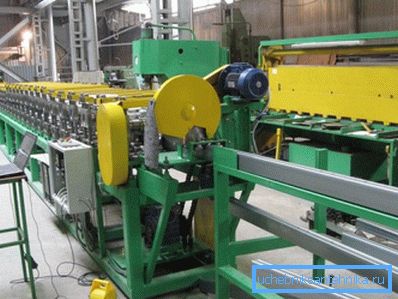

• La matière première pour la production est une bande - une bande d’acier livrée en rouleaux. Il est enroulé pour être enroulé avec des joints transversaux bouillant afin d'assurer la continuité de la production.
• La prochaine étape est la formation par rouleaux d'un billet rond. En passant plusieurs rouleaux avec des rouleaux, la bande est enroulée dans un tube - toujours ouvert.
• Ensuite, le tuyau est soudé. Les courants de Foucault haute fréquence chauffent la zone de soudure jusqu'au point de fusion. Cette méthode de soudage se distingue avantageusement des autres solutions - arc dans un environnement argon et soudage par faisceau d'électrons - à grande vitesse; Cela garantit un faible coût et, par conséquent, un prix de vente raisonnable.
• Billette ronde passe des rouleaux formant un profil carré.
• La dernière étape consiste à couper le profil sans fin en segments de la longueur requise, à passer le contrôle et à transférer le produit fini à l’entrepôt.

Application

Les instructions pour choisir le domaine d’utilisation des produits découlent directement de la description de la norme selon laquelle les profilés carrés sont produits. Ils sont utilisés dans la construction en tant qu'éléments constructifs qui doivent présenter une rigidité considérable et un poids minimal.

Ici, vous devez faire une petite digression lyrique et expliquer la différence entre les propriétés opérationnelles clés des tubes circulaires et des tubes profilés.

• Profil rond offrant une section interne maximale avec une surface de paroi minimale. De toute évidence, ce sera très bénéfique pour le transport de liquides et de gaz.

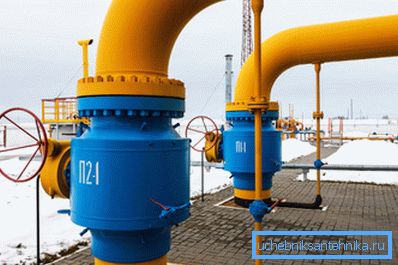

Conséquence pratique: la surface minimale des murs fournira la résistance à la traction maximale pour leur épaisseur fixe. C’est pourquoi tous les principaux oléoducs et gazoducs, dont la pression est équivalente à des centaines d’atmosphères, sont circulaires.

• Les sections carrées et rectangulaires, en revanche, offrent une rigidité maximale.

Pour quoi?

Faisons une petite démonstration visuelle:

1. Ramassez la règle d'un étudiant en acier.
2. Placez-le sur le bord de la table de sorte que la moitié de la règle se trouve à l'extérieur du plateau.
3. Fixez le bord posé sur la table et appuyez légèrement sur l'extrémité libre de la règle. Elle s'est penchée, n'est-ce pas?
4. Maintenant, mettez cette ligne sur le bord et répétez l'expérience. Le résultat est un peu prévisible, non? En appliquant le plus grand effort possible, vous ne causerez pas la moindre déformation.

Si la force de flexion est orientée perpendiculairement de part et d'autre du tuyau, ses deux parois joueront le rôle d'une telle règle. Rigidité maximale avec un poids minimal, vous vous en souvenez?

D'où les applications typiques:

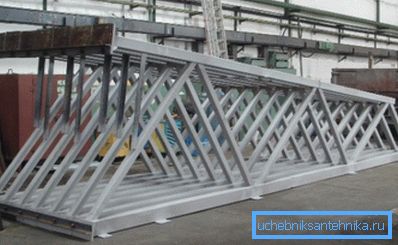

• Rayonnages de marquises, barrières coupe-vent, arrêts de bus.
• Poutres portantes de bâtiments résidentiels, industriels et administratifs préfabriqués.
• Les pentes du métal de roulement, conçues pour une charge de fonctionnement importante.

Conclusion

Nous espérons que le matériel proposé à l'attention du lecteur sera utile.

Si des questions restent sans réponse, ce sera peut-être dans la vidéo ci-jointe de cet article. Succès dans la construction!
