Tuyau 40x40: comment choisir des billettes pour une

L'une des variétés de tuyaux en forme est un tube carré 40x40. Selon le but et le domaine d'application, ces produits présentent des caractéristiques techniques différentes, en particulier l'épaisseur et le poids. Les instructions données dans l'article aideront les artisans débutants qui souhaitent réaliser cette construction en métal de leurs propres mains, à sélectionner le modèle dont ils ont besoin dans toute la gamme disponible.

Spécifications techniques

Description générale

Le tuyau 40-40: à la différence des variétés rondes de ces produits, d’une épaisseur de 2 mm ou plus, n’est pas utilisé pour l’arrangement des conduites d’eau, des systèmes de chauffage ni des réseaux techniques similaires.

Son principal domaine d’utilisation est la mise en place de structures métalliques ainsi que son utilisation principale dans la construction de divers bâtiments.

Le produit façonné présente les caractéristiques de conception suivantes qui le distinguent des tuyaux ronds et du métal entièrement laminé:

• espace vide interne;
• raidisseurs

Grâce à cela, le tuyau de 40-40 de 4 et 5 mm d'épaisseur présente les avantages incontestables suivants:

1. Haute résistance à la flexion.
2. Bon résistant.
3. Faible poids (par exemple, le poids d'un mètre d'un tuyau de 40x40x2 est plusieurs fois inférieur au poids d'une pièce de même taille et de taille similaire).

Grâce aux qualités énumérées ci-dessus, il est possible de réduire considérablement la consommation de métal des structures sans réduire la résistance. Cela permet de construire des bâtiments plus complexes et plus élevés sur des fondations moins massives.

Faites attention! En raison du fait qu'une quantité plus petite du matériau initial est utilisée pour la fabrication du tube profilé, le prix du produit fini est également inférieur à celui des pièces similaires à corps plein.

En tant que matières premières, on utilise généralement des aciers de différentes qualités, qui diffèrent en termes de résistance.

Le tuyau 40-40 de 3 à 5 millimètres d’épaisseur est fabriqué selon les technologies suivantes:

• en laminant des billettes chaudes à travers un laminoir;
• par emboutissage de tôle d'acier puis soudage d'un joint longitudinal.

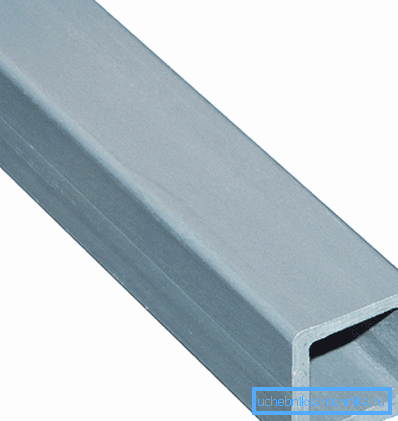

Paramètres de poids

Afin de calculer correctement la résistance et les autres paramètres techniques nécessaires à la future construction métallique, il est nécessaire de connaître exactement la masse de ses éléments individuels.

Après tout, le poids d'un tuyau de 40 x 40 x 3 mm peut différer considérablement d'un paramètre similaire dans un produit avec une paroi plus épaisse ou plus mince, ce qui nécessitera des modifications du projet architectural en cours de préparation.

Par exemple:

• poids du produit 40x40x1 - 1,21 kg (un mètre courant);
• poids du tuyau 40x40x2 - 2,33 kg;
• poids du tuyau 40x40x3 - 3,36 kg;
• poids du tuyau 40x40x4 - 4,3 kg;
• la masse de la pièce 40x40x5 - 5,16 kg;
• le poids d'une pièce est de 40x40x6 - 5,92 kg.

Faites attention! La longueur des produits n'est régie par aucun code du bâtiment et dépend du fabricant. La plupart des fabricants offrent un service de découpe de tubes profilés en tronçons de la longueur souhaitée, ce qui facilite leur transport, leur stockage et leur installation.

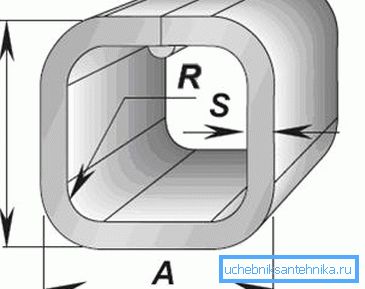

Normes et spécifications de l'État

Les caractéristiques et les propriétés des consommateurs des tubes profilés sont clairement réglementées par les normes et spécifications techniques nationales, fixées par les documents pertinents, que tous les fabricants doivent respecter.

Par exemple, le poids d'un tuyau 40-40-2 fabriqué par la Severstal Production Association et le poids d'un produit fabriqué par l'usine métallurgique de Samara ne devraient pas différer.

Cela permet à l'utilisateur final de combiner ces produits ou d'autres dans une même structure métallique sans contrôle et vérification supplémentaires des caractéristiques de chacun d'eux.

Vous pouvez apprendre ces paramètres ou d’autres en examinant les directives suivantes:

• TU 14-2P-328-97 - pour tubes en acier cintrés avec soudure électrique;
• TU 14-157-95-2007 - pour les tubes en acier galvanisé de section carrée et rectangulaire, fabriqués par soudage électrique;
• TU 14-105-737-2004 - pour les tubes profilés à soudure électrique en acier au carbone ou faiblement allié, utilisés dans diverses industries et dans la production de meubles.

Différences entre les tuyaux selon GOST et TU

La section de tube carré de profil standard de 40x40 mm, quelle que soit l'épaisseur de la paroi, est en acier ordinaire. Seules les méthodes de la dite désoxydation diffèrent.

Se démarquer:

• acier semi-calme;
• acier calme;
• ébullition d'acier.

Ces paramètres des matières premières sont régis par les normes GOST 380 et 1050.

Les principaux domaines d’application du tuyau correspondant aux normes de l’État:

• production de structures métalliques de complexité variable;
• fabrication de cadres pour meubles rembourrés et autres;
• dans d'autres branches du génie mécanique et de l'industrie lourde.

Contrairement aux produits ci-dessus, le tuyau profilé, fabriqué conformément aux spécifications, est environ 10% plus lourd. L'épaisseur de la paroi est de 5 à 8 mm. Le plus souvent, il s'agit de produits dimensionnels (12 mètres de long). Toutefois, comme dans le cas précédent, ils sont autorisés à être coupés à la longueur requise dans le processus de production. La principale différence est un coût inférieur.

Ce type de détail est le plus souvent utilisé pour:

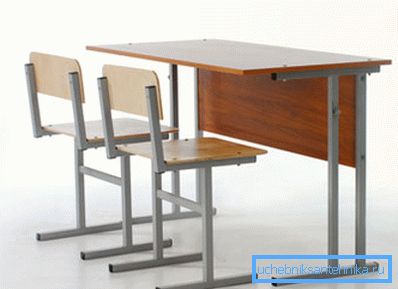

• fabrication de meubles;
• production de divers éléments décoratifs utilisés pour la décoration intérieure de locaux;
• dans l'agriculture et certaines industries.

Fabrication indépendante de structures métalliques

Les avantages des cadres métalliques dans la construction

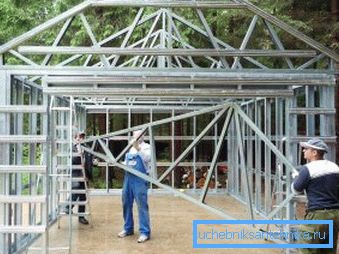

Les cadres en métal fabriqués à partir de tubes profilés en acier de 40 à 40 mm présentent de nombreux avantages:

1. Prix ​​bas. Comme on le sait, le coût d’une construction particulière dépend en grande partie des matériaux utilisés et des technologies de construction utilisées. L'estimation pour la construction de la maison sur la technologie de la charpente sera plusieurs fois inférieure au même calcul pour le bâtiment en cours de construction de manière classique.

Faites attention! Un logement à ossature de bois sera encore moins cher, mais dans ce cas, la force et la durabilité en souffriront.

1. Grande vitesse d'installation. À l'aide d'un tuyau profilé, il est possible de réduire de moitié la période de construction d'une maison.
2. Lors de la construction d'un bâtiment ou d'une structure utilisant la technologie de la trame avec l'utilisation d'un tuyau profilé, il n'est pas nécessaire de procéder à des processus de construction «humides» (à l'exception de la pose des fondations). Cela réduit l'intensité du travail et réduit le temps d'installation.
3. Le bâti en tube profilé ne se contracte pas du tout. Par conséquent, vous pouvez commencer à le décorer immédiatement après l'achèvement de la construction de la "boîte".

Etapes et caractéristiques du travail

L'ensemble du processus d'installation de cadres métalliques à partir de tuyaux carrés peut être réduit à trois opérations principales:

1. La longueur requise est mesurée à partir du tuyau en métal et coupée. Pour ce faire, vous pouvez utiliser un coupe-gaz ou une meuleuse (en fonction de l'épaisseur de la paroi des pièces achetées).
2. Si nécessaire, plier les tuyaux. Cela est nécessaire pour leur donner le rayon nécessaire. L'outil ici est une cintreuse manuelle ou automatique pour plier les tuyaux. Vous pouvez contacter la plomberie auprès du service du logement ou dans un atelier spécial où vous vous penchez sur un équipement spécial sans porter atteinte à l'intégrité de leur structure interne.
3. Les pièces résultantes doivent être soudées en une seule structure. Assurez-vous que le produit fini correspond clairement au dessin précédent.

Conclusion

Les tuyaux de forme carrée sont un excellent matériau pour la construction, avec de nombreux avantages. Cependant, pour que le produit fini soit solide et durable, il est nécessaire de choisir la section et l'épaisseur de la paroi, ainsi que de calculer la résistance compte tenu du poids des tuyaux. Sinon, la destruction possible de la structure.

Pour plus d'informations sur la construction de bâtiments sur la technologie de châssis utilisant des structures métalliques profilées, consultez la vidéo de cet article.
