Tuyau 60x40 mm - caractéristiques et poids

La section de tuyau 60x40 mm est un matériau de structure populaire utilisé dans la fabrication de diverses structures métalliques. Cela est dû à sa force et à de nombreuses autres qualités. Ci-dessous, nous examinerons les principales caractéristiques de ce produit, ainsi que le calcul du poids d'un tuyau de 60 à 40 mm, qui constitue l'un des paramètres les plus importants.

Informations générales

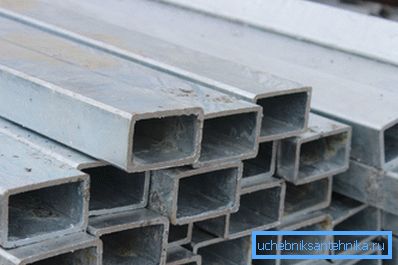

Ainsi, le tuyau profilé de 60 à 40 mm est un tuyau vide en forme de tige de section transversale rectangulaire.

Le produit peut être composé des matériaux suivants:

• Acier au carbone;
• Acier inoxydable;
• Acier faiblement allié.

La fabrication de ces produits repose généralement sur la déformation d’un tuyau rond conventionnel, ce qui lui confère une forme rectangulaire. En outre, il existe une autre technologie, selon laquelle la billette métallique (bande) est déformée dans un broyeur d'étalonnage, après quoi un soudage est effectué.

Caractéristiques spéciales

Propriétés

Comparé au produit de section transversale circulaire, ce matériau se caractérise principalement par une résistance élevée à la flexion, à la rupture et à la torsion.

Cela peut réduire considérablement le poids du métal, car le poids des tuyaux en acier 60x40x2 sera nettement inférieur à la masse d'une tige en métal solide de résistance égale.

Selon les données de la littérature de référence, le tube profilé permet une économie de matière de 25% par rapport à un produit à section ronde.

En outre, il existe un certain nombre d’aspects positifs, parmi lesquels:

• Commodité et facilité d'installation, car les parois du produit sont plates;
• Facilité de chargement et de transport grâce à un formulaire pratique;
• Résistance à des charges statiques importantes;
• Résistance aux changements de température;
• Résistance à la déformation;
• Prix ​​abordable;
• Pratique pose sur des surfaces planes.

Il convient de noter que de nombreuses autres propriétés des produits dépendent de la méthode de fabrication et du matériau qui les compose. Par exemple, les tuyaux en acier inoxydable et galvanisés ont une bonne résistance à la corrosion.

En règle générale, les produits laminés ont des parois plus épaisses, ce qui accroît leur résistance. Cependant, il convient de garder à l'esprit que le poids du tube profilé 60x40x2 du type à roulement sera nettement supérieur à la masse du produit soudé similaire.

Faites attention! Les exigences techniques relatives aux tuyaux professionnels en acier au carbone sont définies dans la norme GOST 13662-86, qui concerne les tubes profilés soudés à froid et déformés à chaud, déformés à froid ainsi que les fils profilés.

Caractéristiques

Les sections de tuyaux en plastique de 30x40 mm, comme dans les faits, et d’autres tailles, sont caractérisées par deux types de paramètres:

Toutes les caractéristiques ont une grande importance dans le calcul des structures. Par exemple, il existe un tuyau 60x40x2 - le poids du produit dépend de l'épaisseur de la paroi. Connaissant ce paramètre, il est possible de calculer la masse de la future structure.

Faites attention! En règle générale, la base en métal indique le prix pour le poids des produits professionnels, et non pour les mètres courants, car les composants de la matière première prédominent dans le coût du matériau. Certes, nous parlons du poids théorique spécifié dans GOST.

Calcul du poids

Étant donné que la gamme de produits en question est très étendue, certaines difficultés peuvent survenir si, par exemple, vous devez calculer le poids de 1 m d’un tuyau 60x40x3. Bien sûr, vous pouvez apprendre ce paramètre à partir de la table à rouleaux métalliques, cependant, la littérature de référence et technique n'est pas toujours à portée de main.

Par conséquent, nous examinons ci-dessous comment calculer indépendamment cette valeur. Ainsi, la masse d’un mètre de tout tuyau professionnel, comme on le sait, dépend de la surface de la section, c.-à-d. sur l'épaisseur du mur. Par exemple, vous devez connaître le poids du tube profilé 60x40x3 avec une épaisseur de paroi de 4 mm.

Vous pouvez effectuer le calcul selon la formule de calcul de la masse de la tôle. La seule différence est qu'il est nécessaire de calculer le périmètre du rectangle en mètres. La valeur obtenue doit être multipliée par le poids spécifique de l'acier, qui est de 7,85 g / dm3, ainsi que par l'épaisseur de paroi en millimètres.

En conséquence, la formule est la suivante - M.P. = Sx2x (A + B) x?, Où:

• S est l'épaisseur de la paroi du profil en mètres.
• A et B sont les longueurs des côtés du profil en mètres (dans notre cas, A = 0,06; B = 0,04).
• ? - 7850 kg / m3 (densité de l'acier).

En conséquence, l’instruction pour calculer la masse sera la suivante:

• MP = 0,004x2x (0,06 + 0,04) h7850 = 6,28 kg.
• Puisque nous avons besoin de connaître le poids du produit de trois mètres, la valeur obtenue doit être multipliée par trois. Ainsi, le poids du tuyau 60x40x3 est de 18,84 kg.

Comme mentionné ci-dessus, de nombreuses bases en métal fixent le prix du poids du produit et non de sa longueur. Dans ce cas, vous devrez peut-être connaître la quantité de tuyau et connaître le poids. Par exemple, le poids total du produit est de 157 kg, l’épaisseur de la paroi est de 5 mm et la longueur de 4 m.

Dans ce cas, effectuez le calcul suivant de vos propres mains:

• Tout d'abord, vous devez connaître la masse d'un mètre linéaire du produit - MP = 0,005x2x (0,06 + 0,04) х7850 = 7,85 kg.
• Après cela, vous pouvez trouver que le poids du tuyau est de 60x40x4 - 7,85x4 = 31,4 kg.
• Maintenant, il ne reste plus qu'à connaître le nombre de pipes professionnelles, ce qui se fait par un simple calcul mathématique - 157 / 31.4 = 5 pièces.

Faites attention! Le poids réel de la tuyauterie différera légèrement des données obtenues en calculant à l'aide de la formule géométrique donnée. Cela est dû au fait que la forme réelle des produits diffère de la forme des formes géométriques élémentaires.

Ici, peut-être, sont toutes les caractéristiques principales d'un tube en forme de 60x40 mm.

Conclusion

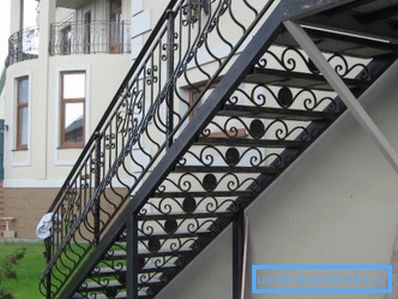

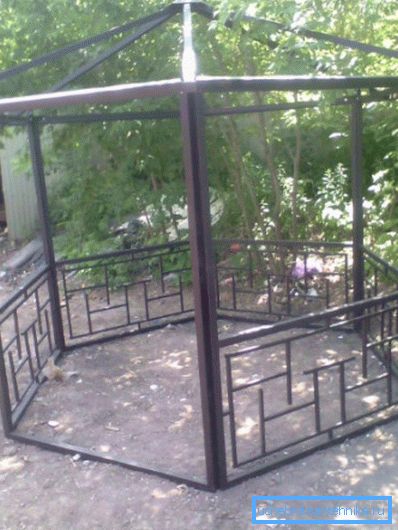

Les tubes profilés, y compris la section 60x40 mm, possèdent un certain nombre de qualités uniques, grâce auxquelles ils ont trouvé une application dans une grande variété d'applications. La plupart des caractéristiques de ces produits sont définies dans les normes nationales appropriées. Toutefois, dans certains cas, il peut être nécessaire d'effectuer un calcul en masse par eux-mêmes.

Comme nous l'avons découvert, il est tout à fait facile de le faire avec une formule mathématique simple.

À partir de la vidéo dans cet article, vous pouvez obtenir des informations supplémentaires sur ce sujet.
