Tuyau à parois épaisses en acier laminé à chaud et formé à

02-07-2018
Les pipes

Les nouvelles technologies remplacent peu à peu les tubes d’acier usés depuis longtemps, pour les remplacer par du plastique. Cependant, il existe des situations où les caractéristiques de ce dernier sont inférieures. Dans ce cas, l'acier traditionnel donnera "cent points d'avance" sur le PVC et le PP. Et pour en savoir plus en détail, l'article donnera un aperçu des différents types de tuyaux à paroi épaisse.

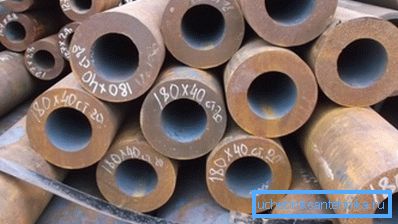

La photo - tuyau en acier à paroi épaisse pour travailler dans un environnement de travail à haute pression

Espèces

La gamme de produits en acier est assez importante, mais il en existe deux types principaux: le soudage par soudure électrolytique, le soudage en spirale (préférable) et le joint droit, et le joint sans soudure, auquel l'article sera principalement consacré.

Considérez-les plus en détail:

Type de production Ils sont:
  • laminé à froid;
  • laminés à chaud, par exemple en acier 40x;
  • chaleur déformée.

Le matériau sans soudure est considéré comme un matériau plus fiable, bien que le procédé de fabrication n'en altère pas la qualité.
Épaisseur du mur Ceci prend en compte sa relation avec le diamètre du produit.
  1. Il y a:
    • particulièrement mince paroi;
    • à paroi mince;
    • à paroi épaisse;
    • particulièrement épais.

    Dans ce cas, le procédé de fabrication importe peu, vous pouvez acheter des produits tubulaires ou électriques à parois épaisses laminés à froid.

    1. Rappelez-vous que la classification est fortement influencée par le diamètre. Par exemple, les produits ayant une épaisseur de paroi inférieure à 1,5 mm et un diamètre inférieur à 20 mm sont considérés comme à paroi mince, avec une épaisseur de paroi allant jusqu'à 0,5 mm - le produit est considéré comme particulièrement à paroi mince.
    Revêtement de protection Il existe plusieurs méthodes pour augmenter la résistance des produits à la corrosion et l’effet des températures négatives. Par exemple, les soudures électriques longitudinales et le gazoduc doivent être recouverts d'une couche de zinc, bien que les instructions n'interdisent pas l'utilisation d'autres options de produit.

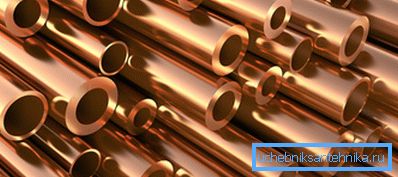

    Tuyau de cuivre

    Conseil: lors de la détermination de la classe de tuyau, il est recommandé de consulter la littérature spécialisée.

    La production

    La technologie de fabrication de tuyaux sans soudure et soudés électriquement est différente. Dans le premier cas, utilisez une billette plate pliée pour former un corps. Dans le second cas, une tige est utilisée - une pièce monolithique de forme cylindrique.

    Tuyau inox à parois épaisses

    Une telle production est beaucoup plus difficile du point de vue technique, de sorte que le prix des produits sans soudure est plus élevé.

    Dans le travail s'appliquent:

    1. Déformation à chaud, lorsque la pièce est chauffée à une température d’environ 50-60 ° C, supérieure au seuil de cristallisation du métal. Dans ce cas, l'acier, par exemple, les marques 30hgsa deviennent du plastique, mais ne fondent pas. Ensuite, sur une presse à percer, un cylindre creux (manchon) est obtenu à partir d'une billette chauffée. La forme requise est donnée par laminage, grâce à quoi le produit acquiert les dimensions requises. L'épaisseur de la paroi est nivelée, la forme géométrique devient correcte et le diamètre spécifié est garanti. Après cela, le produit est immergé dans l'eau pour un refroidissement rapide, puis passe à travers une série de rouleaux pour l'étalonnage final. Ensuite, il est coupé, si nécessaire, en segments de longueur standard. La libération de matériaux non mesurés est également autorisée.

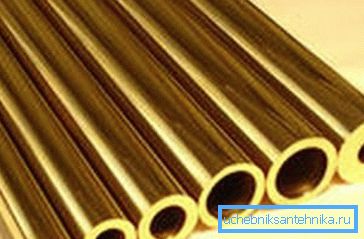

    Tube en bronze avec différentes épaisseurs de paroi
    1. La méthode à froid a deux différences:
      • le produit est refroidi après le broyeur;
      • le pré-calibrage est effectué à froid.

      Astuce: avant la dernière étape, le liner est recuit, chauffant à la température de recristallisation de l'acier. De ce fait, il est possible d'éliminer les contraintes internes et le métal devient plus plastique et visqueux.

      Poids et dimensions des tubes d'acier à paroi épaisse formés à froid

      Règles et règlements

      Pour les tubes laminés à chaud, il existe des exigences et des tailles de tuyaux à paroi épaisse conformes à GOST 8732 78. Les tubes laminés à froid correspondent à GOST 8734-75.

      Considérez les points principaux de ces normes:

      GOST 8732-78
      1. Le diamètre de 20-550 mm.
      2. L'épaisseur maximale de la paroi est de 75 mm et la minimale de 2,5 mm.
      3. Longueur mesurée ou non mesurée de 4 à 12,5 m.
      4. Le degré de flexion dépend de l'épaisseur de la paroi (dimensions en mm):
        • jusqu'à 20 - 1,5;
        • 20-30 - 2;
        • plus de 30 - 4.
        GOST 8734-75
        1. Diamètre - 5-250 mm.
        2. La plage d'épaisseur de paroi est comprise entre 0,3 et 24 mm.
        3. Classification des tuyaux par épaisseur de paroi:
          • particulièrement épaisse - le rapport du diamètre à l'épaisseur est inférieur à 6;
          • à parois épaisses - 12,5-6;
          • à paroi mince - 12,5 à 40;
          • si le paramètre est plus - surtout à parois minces.
          1. Conditions supplémentaires de la norme - la fabrication de produits dont les indicateurs ne correspondent pas à la gradation présentée ci-dessus est effectuée après l'approbation préalable du cahier des charges.
          2. La courbure du tuyau déformé à froid pour chaque mètre est (en mm):
            • jusqu'à 3 lorsque l'épaisseur de la paroi est comprise entre 4 et 8;
            • jusqu'à 2 - à 8-10;
            • jusqu'à 1,5 - si l'épaisseur est supérieure à 10.
            Tuyau en plastique à parois épaisses

            Où utiliser

            Ces produits sont utilisés dans les domaines les plus critiques, où la fiabilité joue un rôle essentiel, par exemple dans:

            1. Systèmes hydrauliques, dans lesquels les tuyaux en acier sans soudure sont capables de supporter des charges lourdes.
            2. Dans la production de différents types d'énergie - Les échangeurs de chaleur des chaudières doivent fonctionner de manière fiable, indépendamment de la pression interne excessive et des températures ambiantes élevées. Les tuyaux sans soudure à parois épaisses offrent l’occasion de résoudre efficacement les problèmes liés au processus de fonctionnement des dispositifs exposés à des charges combinées extrêmes. Leur réparation peut être faite à la main.
            3. Production de gaz et de pétrole, lorsqu'une grande profondeur de forage nécessite l'utilisation des matériaux les plus fiables pour le tubage. De tels produits peuvent résister à la pression des roches, assurant un fonctionnement fiable lors des mouvements du sol.
            4. Industrie chimique - utilisez des tuyaux à parois minces et épaisses. Si les premiers sont nécessaires pour assurer une production propre, les derniers sont nécessaires pour résister à une pression considérable.

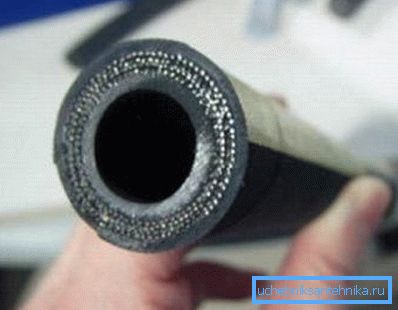

            Tube en caoutchouc renforcé

            Conclusion

            La liste des possibilités d'un tuyau d'acier à paroi épaisse peut être longue, comme nous l'avons vu dans l'article. Ont été considérés comme des produits sans soudure et électriques qui sont utilisés dans diverses industries. Bien que les premiers et plus coûteux, mais ils sont capables de mieux se montrer dans des processus où rien d'autre ne peut être installé en dehors d'eux. La vidéo présentée dans cet article vous aidera à trouver des informations supplémentaires sur ce sujet.
