Tuyau d'égout en pente

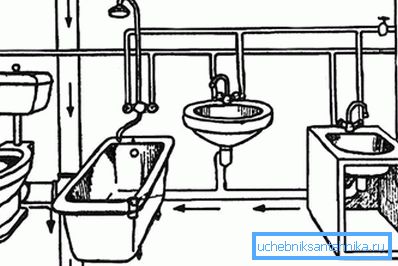

S'il est nécessaire d'aménager un système de drainage pour la salle de bain, il est important de comprendre quelle doit être la pente de la canalisation d'égout d'un appartement, sinon vous risquez de rencontrer des problèmes. Même si l’on a l’impression que le travail sera simple, une attitude frivole à l’égard de l’installation de l’angle de descente aura certainement une incidence sur le fonctionnement du système d’égouts. En conséquence, des ressources, du temps et des efforts inutiles seront gaspillés, car tout le travail devra être complètement refait.
En règle générale, les eaux usées dans l'appartement fonctionnent sur le principe qui repose sur le principe du débit d'eau par gravité. Par conséquent, si la pente est petite, l'eau ne passera pas d'elle-même et, lorsqu'elle est grande, le système d'égout ne pourra plus fonctionner normalement.
Détermination de l'angle d'inclinaison
Pour que l'angle soit comme il se doit, il faut comprendre les données fournies dans les tableaux de référence. En règle générale, elles contiennent des fractions mal comprises. Ceux qui sont habitués au fait que l'angle doit être déterminé en degrés peuvent ne pas comprendre les valeurs de la fraction décimale. Cependant, comprendre n'est pas difficile. Le premier chiffre représente la pente, et le second - la longueur de la route en mètres. Ceci peut être illustré avec un exemple dans lequel 3/1 ressemblera à 3 cm par mètre. Pour comprendre la pente totale, vous devez multiplier la longueur du tuyau (jusqu'au bord ou avant le virage) par cette valeur.
Nous expliquons plus en détail. Par exemple, la longueur totale du tuyau d'égout sera égale à 6,7 m et la diminution sera, par exemple, de 0,06. Ainsi, entre le niveau au début et à la fin du système d'égout, il devrait y avoir une différence qui peut être représentée par une formule:
H = L x k, où L - est la longueur du tuyau (6,7 m), k - biais égal à 0,06. Donc sens H = 6,7? 0,06 = 0,42 m, soit 42 cm, c’est ainsi que l’on détermine la pente correcte des tuyaux d’égout et que cette méthode convient aux appartements comme aux chalets.
Calcul de remplissage de tuyau

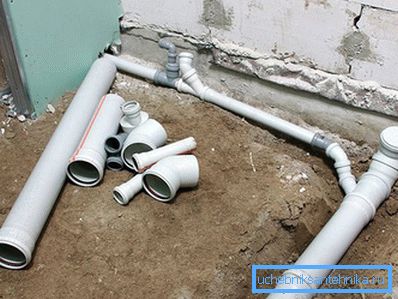

Ce qui devrait être considéré lors de l'installation d'un tuyau d'égout est son remplissage. Pour le définir, une formule a été créée:
y = H / D, où: H - niveau de liquide dans le tuyau, et D - son diamètre Signification y sera zéro si le tuyau n'est pas rempli. S'il est rempli, cet indicateur est 1. La plage optimale est 0.5 ou 0.6.
Cette différence est présente en raison des propriétés spéciales du matériau à partir duquel les tuyaux sont fabriqués, ainsi que de leur capacité à former une couche limite pouvant être maintenue plus près de la surface interne des tuyaux.

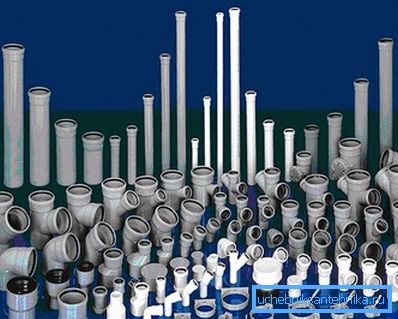

Il ne serait pas nuisible de prendre en compte le fait que les tuyaux en verre ou en plastique à l'intérieur sont plus lisses que l'amiante, car leur surface est rugueuse. Par conséquent, la valeur d'occupation pour le premier cas sera de 0,5 et de 0,6 pour l'amiante.
Ces indicateurs seront responsables de la vitesse à laquelle les eaux usées et le liquide s'écouleront dans les tuyaux (environ 70 cm par seconde). En conséquence, le taux d'inclusions solides sera considérablement plus faible, ce qui les maintiendra en suspension afin qu'elles ne puissent pas adhérer aux parois internes du pipeline.
Les normes
La pente minimale des tuyaux d'égout selon SNiP sera influencée par le diamètre du tuyau posé dans la maison. Selon ces normes, la pente sera de 0,03 m pour les tuyaux de diamètre moyen (environ 50 mm) et de 0,02 m pour les grandes dimensions.
Tuyaux de branchement

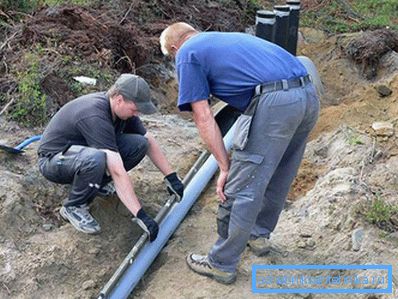

Il est préférable d’utiliser le niveau pour déterminer l’horizon (guidé par laser ou normal). Vous pouvez également appliquer le tracé du câble sous tension. Lorsque le tuyau s'enroule dans la colonne montante, il s'adapte comme une verticale standard.
Pour effectuer ces calculs, l'angle de réduction doit être considéré comme un arc-en-ciel par rapport à la réduction, tout en prenant la valeur obtenue à partir du bon angle, c'est-à-dire à partir de 90?. La valeur résultante sera le résultat dont nous avons besoin.
SNiP et d’autres normes indiquent les données les plus acceptables pour la pente des tuyaux s’écoulant à l’extérieur. En règle générale, ces tailles ont un diamètre supérieur à celui des communications internes.
Astuce! La meilleure pente est de 15 à 25 mm.
