Tuyau d'égout en tant qu'élément important du réseau

Ce qui est un tuyau de ventilation connaît probablement tous ceux qui, au moins une fois, se sont vraiment impliqués dans l’arrangement des eaux usées. Cependant, une connaissance superficielle de cet élément ne suffit pas et nous vous recommandons donc d'étudier attentivement les informations ci-dessous. Ensuite, le drainage sera conçu correctement et l'ensemble du système fonctionnera "comme une horloge".

Pourquoi est-ce nécessaire?

Le système d'évacuation des eaux usées doit fonctionner selon certaines règles. L'une de ces règles est la communication de tous les pipelines avec l'atmosphère afin d'égaliser la pression et la ventilation. Les tuyaux de ventilateur nous servent à cet effet.

Comprenons le fonctionnement de cet élément plus en détail:

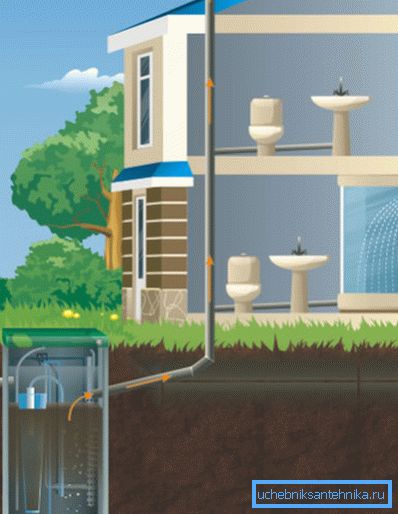

• Lorsque la vidange est effectuée, les drains commencent à descendre dans la colonne montante et une dépression d'air se produit dans les parties supérieures du pipeline.
• En partie, il est compensé par le mouvement de l'eau dans les siphons, mais avec un drain de masse unique (par exemple, lorsque vous appuyez sur le bouton de la cuvette des toilettes), il peut ne pas y avoir suffisamment de liquide pour compenser la pression négative.
• En conséquence, tous les siphons situés au-dessus de la colonne montante sont séchés et des odeurs désagréables du système d'égout commencent à pénétrer dans les tuyaux. Bien sûr, ils peuvent être bloqués avec une portion régulière d'eau, mais jusqu'à la prochaine utilisation des robinets, l'arôme se répandra dans les locaux presque sans entrave.

Ce problème est résolu en installant un pipeline spécial appelé entonnoir. Il garantit que la quantité d’air requise pénètre dans le système, que la surpression ne se produise pas et que les siphons ne sont pas vidés.

L'instruction recommande l'installation de cet élément:

• Dans les bâtiments d'un étage, équipés d'une colonne montante d'un diamètre d'au plus 50 mm.
• Dans les bâtiments de deux étages, si au deuxième étage il y a des appareils sanitaires, qui sont la source d'eau d'égout.
• Dans des immeubles
• Dans les maisons avec piscines, saunas et autres structures, caractérisées par le "salvo", drainent une grande quantité d'eau.

Dans le même temps, un tuyau de ventilateur dans une maison privée avec une colonne montante assez puissante (110 mm) n’est nullement obligatoire. Si la somme des diamètres de tous les drains est inférieure au diamètre de la colonne montante, son installation peut être supprimée: le débit d'eau ne pourra toujours pas bloquer l'intégralité de la lumière du pipeline.

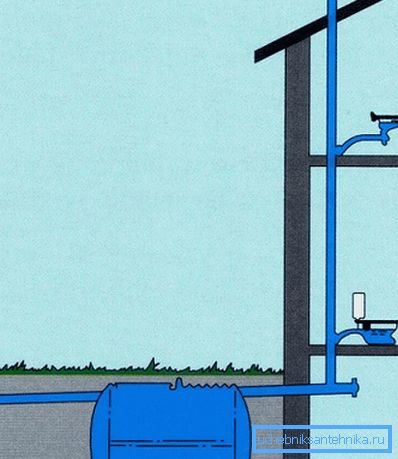

Faites attention! Il est également peu probable que la ventilation d'une fosse septique sans entonnoir fonctionne de la manière dont nous en avons besoin: même dans le cas d'un traitement biologique partiel des effluents, les odeurs se propagent.

Technique de montage

Installation de tuyaux

L'installation ou le remplacement du tuyau d'entonnoir dans l'appartement est généralement effectué directement dans le processus de réparation. Cela est dû à la forte intensité de main-d’œuvre du processus, ainsi qu’à la grande quantité de destruction qui l’accompagne: les dimensions de l’entonnoir sont telles que les trous dans les plafonds devront être assez grands.

En soi, le détail est une continuation de la colonne montante et il peut être monté à partir des matériaux les plus simples.

Une autre chose est que la sélection des éléments et leur installation doivent respecter un certain nombre de règles:

1. Idéalement, le diamètre du tuyau d’entonnoir doit coïncider avec le diamètre de la colonne montante (il est préférable de prendre 110 mm dans les deux cas). Nous allons donc non seulement faciliter la vie des personnes lors de l’installation en refusant les adaptateurs, mais également en garantissant l’égalisation des pressions.
2. La partie extérieure de la conduite doit être placée de manière à ce que l'air sortant se disperse le plus rapidement possible et que l'odeur désagréable ne se propage pas.. Pour cette raison, le tuyau de ventilation dans un bâtiment à plusieurs étages est généralement affiché sur un toit ouvrant et, dans un ménage privé, situé plus loin des parcelles voisines.
3. Il est également très important de respecter le rapport de température correct: la partie inférieure du tuyau doit nécessairement se trouver dans une pièce chauffée et la partie supérieure - par temps froid.. Dans ce cas uniquement, la direction et la vitesse de circulation de l'air dans le système seront optimales.

Astuce! Il est strictement interdit de placer des sorties dans le grenier!

Le processus d’installation lui-même pour un assistant plus ou moins expérimenté n’est pas difficile:

• En tant que matériau, nous prenons des tuyaux en fonte ou en plastique. La fonte est caractérisée par un prix élevé et une masse très importante, mais une telle construction est pratiquement «éternelle». Par contre, le plastique est plus facile à traiter car les débutants devraient choisir cette option.
• Commencez l'installation à partir du point de montage inférieur situé dans la colonne montante ou sur la fondation.

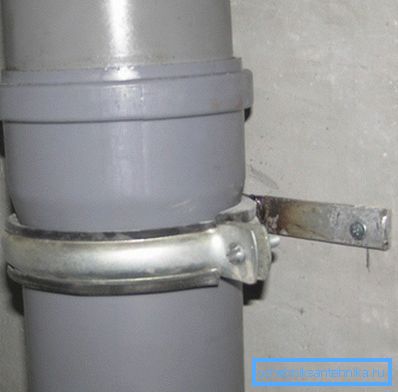

• Le tuyau du ventilateur est posé strictement verticalement, se fixant aux structures de support avec des colliers de serrage sur les ancres.

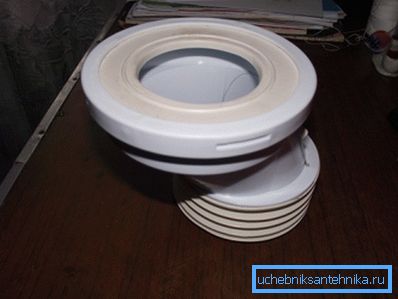

• Une fois les travaux terminés, nous installons un adaptateur avec un robinet pour une machine à laver (si nécessaire) et une cuvette de toilette.

• Dans certains cas (lorsque la colonne montante passe à proximité immédiate du lieu de résidence), une isolation phonique peut être requise. Il est plus facile à mettre en œuvre en pulvérisant de la mousse de polyuréthane ou en disposant l’enveloppe en mousse de polystyrène.

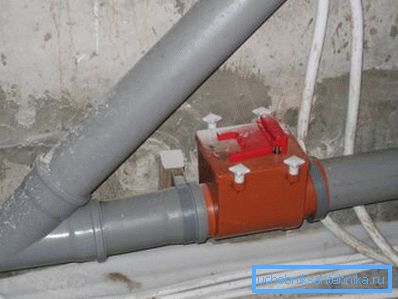

Clapets anti-retour

Décrivant le processus d’installation du système, il est impossible d’ignorer un élément tel qu’un clapet anti-retour.

Cette partie remplit plusieurs fonctions:

• Premièrement, la vanne empêche le retour des drains, empêche l'eau de pénétrer dans les drains, les matières fécales dans les toilettes, etc.
• Deuxièmement, le dispositif empêche le retour dans le système de particules mécaniques pouvant provoquer la rupture des vannes.
• Troisièmement, grâce aux vannes sur le système d'égout, les rongeurs ne peuvent pas se déplacer, et dans les régions du sud - et les reptiles.
• Enfin, l’installation d’une telle pièce contribue à l’égalisation de la pression en cas d’erreur dans la pose des canalisations: une compensation partielle en cas de pente insuffisante est tout à fait possible.

De par leur conception, les vannes sont divisées en internes et externes:

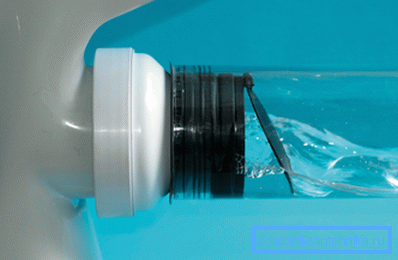

• La vanne interne est montée à l'aide d'un insert spécial placé dans la lumière du tuyau. Pour installer l'article dégraissé et nettoyé, puis placé à l'emplacement sélectionné. Maintenant, avec le passage des eaux usées, le clapet s'ouvre et en leur absence reste fermé.

Astuce! La vanne interne est montée sans l'utilisation de lubrifiants et de produits d'étanchéité à base de silicone - uniquement "à sec"!

• Le modèle outdoor fonctionne selon un principe similaire. Pour son installation dans le pipeline, un adaptateur spécial est installé.

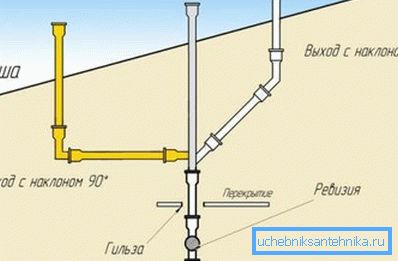

Enlèvement du conduit de ventilation

L'installation d'un système de ventilation à faire soi-même permet également l'installation d'un tuyau de ventilation d'évacuation.

Ici, il convient de suivre ces recommandations:

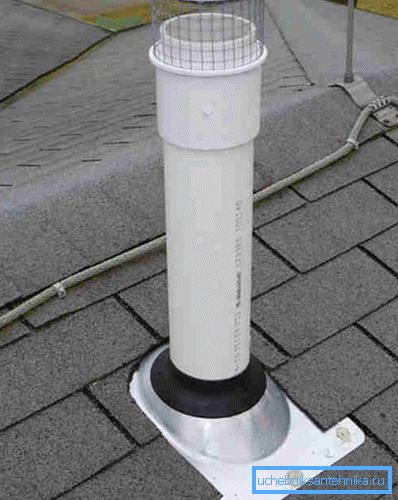

• Pour un toit plat non exploité, la taille de la partie ventilation doit être d’au moins 50 cm. Plus la crête du toit en crête est haute, plus le tuyau doit être long.

Astuce! Si, dans votre région, des vents violents ou des chutes de neige abondantes surviennent, veillez au renforcement préalable de la ventilation avec extensions.

• Si le toit est activement utilisé ou utilisé, par exemple, pour la culture de plantes, le tuyau d'évent doit être surélevé d'au moins 3 m.
• Le retrait de la canalisation à entonnoir ne peut pas être combiné dans un seul boîtier avec le conduit de ventilation ou la cheminée.
• Si des fenêtres ou des balcons ouverts sont situés à proximité, la distance minimale entre eux et le tuyau coupé est de 4 m.

La conception elle-même ne prévoit aucun accessoire supplémentaire facilitant le fonctionnement de la hotte. Il est également indésirable d'installer des chicanes ou des dispositifs similaires, car ils conduisent à la formation de condensat et à une diminution de la perméabilité.

Dans des cas exceptionnels, l'enlèvement du tuyau d'entonnoir à travers le mur est autorisé, mais dans ce cas, l'exigence SNIP entre en vigueur, selon laquelle il sera toujours nécessaire de relever la buse au-dessus du niveau du toit. Ainsi, le segment extérieur devrait être assez long, en le fixant de manière fiable sur les structures de support.

Conclusion

Un tuyau d'égout est un élément presque obligatoire. Vous pouvez vous en passer uniquement dans les maisons à un étage, mais même là, vous devriez penser à résoudre le problème des odeurs désagréables. L'installation d'un tel dispositif entraîne des coûts de main-d'œuvre importants, il est donc préférable de l'associer à l'installation du système de drainage lui-même. La technologie utilisée est décrite plus en détail dans la vidéo de cet article.
