Tuyau d'égout: utilisations, exigences réglementaires,

Qu'est-ce que c'est - un tuyau d'égout? Pourquoi est-ce nécessaire? Existe-t-il des documents réglementaires régissant sa structure? Dans quels cas et comment pouvez-vous gérer sans le droit d’un fan? Voyons le comprendre.

C'est quoi

Le tuyau d'égout est une section du système d'égout qui sert non pas à la circulation des drains, mais à la ventilation. En termes simples, le tuyau relie l'égout à l'atmosphère.

Pourquoi en as-tu besoin?

Il y a deux raisons.

1. Comme dans tout autre tuyau vertical, il y a une poussée dans la colonne montante d'égout. L'augmentation de la pression dans la partie supérieure du système d'égout domestique conduit tout naturellement au fait que l'air commence à pénétrer dans les pièces à vivre par des joints non scellés. Cet air ne sent pas comme les roses.

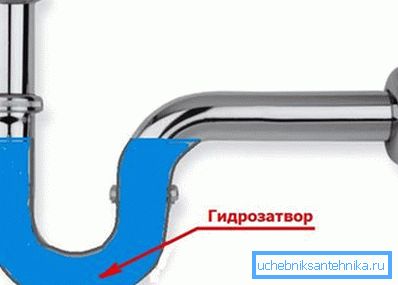

Remarque: tout appareil sanitaire est équipé d'une vanne d'eau. Par la sortie d'un évier ou d'une douche, l'air ne passera pas; Cependant, les joints du genou du siphon et du peigne d'égout (système interne de traitement des eaux usées) ne sont pas toujours scellés.

1. Lorsque vous relâchez une volée (chasse simultanée dans deux toilettes de la colonne montante, évacuation de l’eau de plusieurs bains, etc.), il arrive souvent que la colonne montante soit pleine. Avant que le flux d'eau crée un front d'air avec une pression excessive; cet air est émis lors de la vérification des eaux usées du sous-sol d'un immeuble d'habitation ou de l'égout d'une fosse septique d'égout, d'un puisard, etc. Mais derrière une masse d'eau qui descend, un vide est créé, qui aspire l'eau des siphons, perturbant ainsi le fonctionnement des vannes. Le bruit d'une toilette ou d'un lavabo qui claque ne donne pas de joie au propriétaire; quand il préfigure une vague d'arômes - doublement désagréable.

Les deux problèmes sont résolus avec succès par un simple pontage entre le point haut du système de traitement des déchets et l’atmosphère. L'odeur qui en résulte provoque les odeurs de quitter la maison à travers une canalisation d'égout; à la volée, l'air est aspiré.

Documents réglementaires

Dans la documentation réglementaire en vigueur, la disposition des tuyaux d’entonnoir est affectée au moins deux fois.

SNiP 2.04.01-85

Selon le paragraphe 17.18 du SNiP 2.04.01-85, les eaux usées domestiques ou industrielles doivent être ventilées. La ventilation est à travers les colonnes montantes; leur partie d'échappement est déchargée par la cheminée de ventilation ou par le toit. Quelle devrait être la hauteur de la colonne montante?

La distance minimale entre la partie d'échappement de la colonne montante et le balcon ou la fenêtre d'ouverture le plus proche est de 4 mètres. Avec ce que l'instruction est liée - je pense, il n'est pas nécessaire d'expliquer.

SP 40-107-2003

Le code de règles de construction SP 40-107-2003 au paragraphe 4.8 spécifie séparément le cas du toit exploité. Selon lui, la partie d'échappement de la colonne montante devrait en réalité être au moins égale à trois mètres; Cependant, au lieu de l'équipement, vous pouvez simplement combiner quatre ou plusieurs colonnes montantes dans un étage technique ou un grenier.

Commentaire de l'auteur: dans ce cas, avec une décharge de salve dans une ou deux des colonnes montantes, les autres rempliront bien le rôle d'entonnoir pour eux. Cependant, on ne peut pas échapper à la poussée créée dans les colonnes montantes: la moindre brisure d'étanchéité à un joint - et des odeurs vont pénétrer dans les pièces de l'étage supérieur.

Les règles

Comment doit-on installer exactement les tuyaux de ventilation?

1. Les transitions de diamètre (tout d'abord - son abaissement dans la partie d'échappement du tuyau) ne sont pas souhaitables. En réduisant le diamètre de 110 à 50 mm, le débit de la colonne montante diminue d'environ 5 fois; il se peut que cela ne soit pas suffisant pour compenser la chute de la pression atmosphérique.

1. Les sections horizontales de canalisations sont posées avec la même pente que le système d'égout - 2 cm par mètre linéaire. La pente empêchera la formation d'embouteillages d'eau et d'air.
2. Les conduites d'égout qui s'ouvrent dans le grenier sont une mauvaise idée. La matière n'est pas seulement dans les odeurs: l'évaporation par voie humide va aggraver l'isolation, la rendre humide avec l'humidité et faire pourrir le système de treillis.

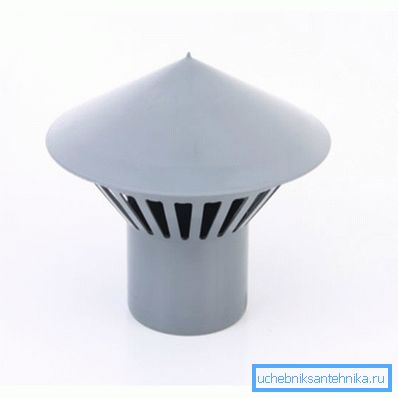

3. Il est préférable de fournir un support de ventilateur avec un déflecteur (un champignon ou un parapluie). Grâce au déflecteur, les eaux de pluie et les déchets ne parviendront pas dans la colonne montante; par temps venteux, il augmente en même temps le tirage dans la canalisation, rendant ainsi la ventilation plus efficace. Le prix d'un parapluie pour un tuyau de 110 mm est de 120 à 200 roubles.

Les exceptions

Est-il possible de se passer de la ventilation du réseau d'égout?

Voici les recommandations standard:

• La conception et la construction de maisons sans entonnoirs n’est autorisée que s’il s’agit d’une structure à un ou deux étages.
• Dans le même temps dans la maison ne devrait pas être plus d'une toilette et un bain.

Et voici une liste de cas dans lesquels même avec un faible nombre d'étages, des tuyaux de ventilateur sont nécessaires.

• Si les toilettes et la salle de bain sont séparées à différents étages.

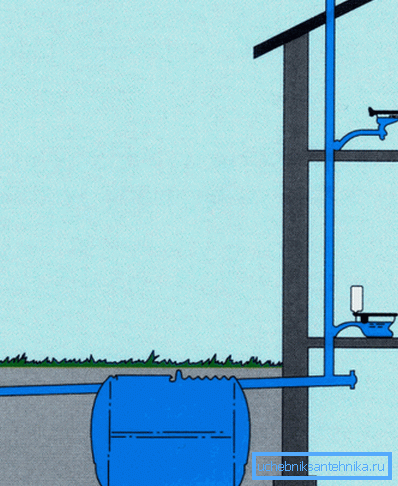

• Si le système d'égout est posé avec un tuyau d'un diamètre inférieur à 100 millimètres (pour être honnête, pour connecter une toilette à ce tuyau, vous devez avoir de graves déviations de développement).

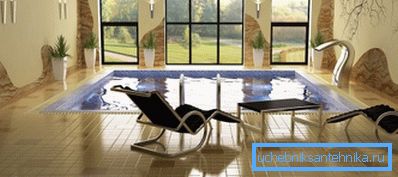

• Si la maison est construite piscine.

• Si la station d'épuration locale utilisée pour l'élimination des déchets est hermétique (un exemple typique est celui des stations de nettoyage biologique en profondeur).

Cas particulier

Les résidents des étages supérieurs démontent souvent complètement la colonne d’égout au-dessus du té. Strictement parlant, cela ne peut pas être fait: tout changement dans la configuration des communications techniques devrait avoir lieu avec la bénédiction des travailleurs du logement et des services publics, qu’ils ne donneront bien sûr jamais. Cependant, le fait demeure: la réparation dans les toilettes est parfois accompagnée par le retrait de la conduite inutilisée, du point de vue du propriétaire de l'appartement.

Que faire si cette opération a déjà donné des résultats assez prévisibles: une odeur stable d’égouts dans tous les appartements des étages supérieurs de la colonne montante?

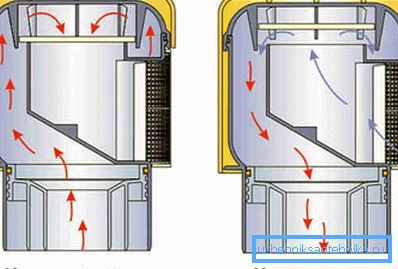

La solution la plus simple au problème est une vanne de vidange d'égout. Qu'est ce que c'est Les solutions constructives pouvant être différentes, nous décrivons non pas le mécanisme du travail, mais la fonctionnalité de l'appareil.

En bref, il s’agit d’un appareil qui ne laisse passer l’air que dans un sens. En mode normal, une surpression est présente dans la partie supérieure de la colonne montante; Cependant, la vanne d'égout ne permet pas à l'air saturé d'odeurs et d'humidité d'entrer dans la pièce. Le vide créé dans la colonne montante lors d'une décharge de salve entraînera l'ouverture de la vanne et l'admission d'air.

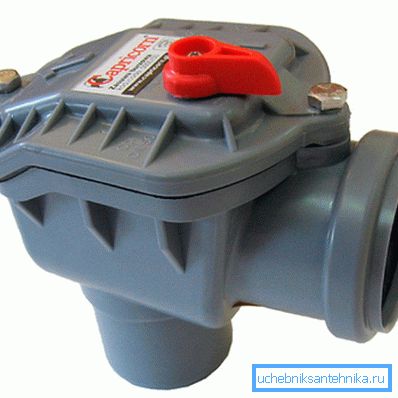

C'est utile: les vannes (à vide) sont produites en deux tailles - 110 et 50 mm. Ces derniers sont utilisés pour des appareils individuels et pour des tuyaux de vidange de cuisine dans certaines maisons de vieux projets.

Remarque: une soupape de dépression n'est pas une panacée. Les odeurs dans les appartements sur la colonne montante ne seront pas uniquement liées à l’étanchéité complète de toute la connexion. Ainsi, toutes les connexions de siphons et de feuillards avec des tuyaux sont nécessairement fournies avec des manchettes.

Pourboires

L'auteur, basé sur son expérience, se permettra d'ajouter quelques commentaires aux recommandations standard.

La maison avec deux toilettes et deux salles de bains - une salle de bain à chaque étage - a parfaitement fonctionné pendant un an sans ventilateur. Les odeurs n'ont pas été observées. Deux cuvettes de toilette à chasse strictement synchrone - un événement peu fréquent; Baignoire ou douche avec des grilles de drainage modernes d'une capacité assez petite, plus les eaux usées ne débordent.

Lors de la conception de l'emplacement de la sortie du ventilateur, vous devez absolument tenir compte de la direction des vents dominants. Les odeurs peuvent s’étendre sur une distance supérieure à 4 mètres prescrite dans le SNiP 2.04.01-85.

Vous ne devriez pas faire la partie d'échappement de la colonne montante est nettement plus longue que celle requise par les documents réglementaires.

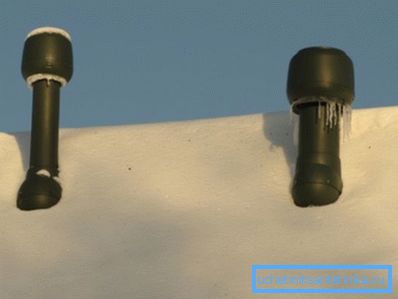

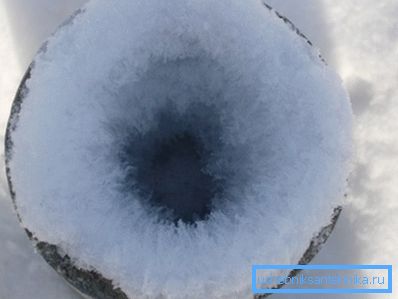

Plus le tuyau est long, moins il est susceptible d'être chauffé sur toute la longueur de l'air chaud et humide sortant de la maison. Et sur les murs froids, il va inévitablement geler la glace, réduisant progressivement le dégagement à zéro. Dans les immeubles d’appartements, une partie importante des plaintes des résidents en hiver concerne précisément l’odeur d’eaux usées qui est apparue en raison des embouteillages.

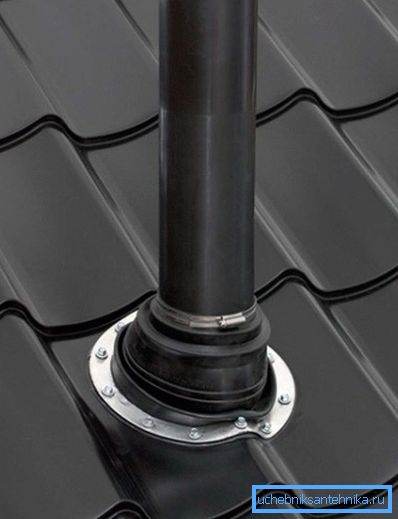

Dans une maison privée, lors de l’installation de systèmes d’égout avec ses propres mains, une sortie de ventilateur peut être libérée non seulement par le toit, mais également par l’un des pignons. Cela simplifiera considérablement son étanchéité.

Conclusion

Nous espérons que nos recommandations aideront le lecteur à concevoir ou à mettre à niveau son propre système d’égout. Comme toujours, la vidéo de cet article contient des éléments thématiques supplémentaires. Des succès!
