Tuyau de cheminée en acier inoxydable: qu'est-ce que c'est

Cheminée seulement à première vue peut sembler une conception simple et sans importance. En fait, non seulement le fonctionnement normal du four, mais aussi l'élimination complète du monoxyde de carbone dépendent de son bon fonctionnement. En ce qui concerne l'installation, la cheminée en acier inoxydable peut être installée à la main, mais doit tenir compte de certains détails importants.

Options de cheminée en acier inoxydable

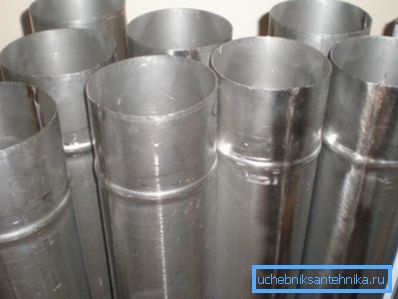

Vous devez d’abord parler de la version la plus simple, à savoir des tuyaux de cheminée à couche unique en acier inoxydable.

L'épaisseur de la paroi dans de telles structures varie de 0,6 à 2 mm et est choisie en fonction du type de combustible et de la longueur du système.

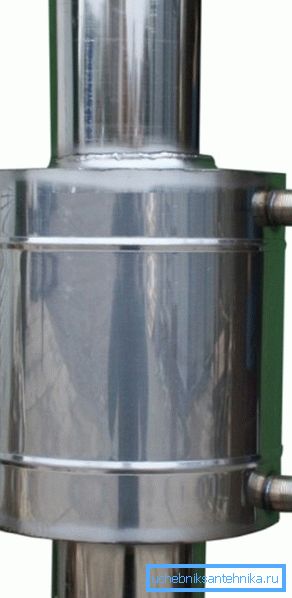

• De telles constructions ne peuvent être montées que dans des locaux isolés.. Souvent, ce sont des échangeurs de chaleur à air ou liquides installés pour chauffer de l'eau ou des bâtiments.

Important: même en tenant compte du fait que le prix des tubes monocouches est beaucoup plus bas, il est strictement interdit de les installer dans la rue ou au plafond. En raison de la différence de température, l'intérieur de la structure produira rapidement de la suie. À l’extérieur, un gros problème sera la décantation des condensats à la surface de la cheminée et, par conséquent, l’humidité des matériaux adjacents.

• Le tuyau de cheminée ondulé en acier inoxydable est utilisé moins fréquemment.. Premièrement, comme dans le cas décrit ci-dessus, cette conception peut être installée exclusivement dans des pièces chaudes. Deuxièmement, les autorités de contrôle n'aiment pas l'ondulation dans les systèmes d'extraction de fumée et les experts recommandent d'utiliser des segments rigides autant que possible.

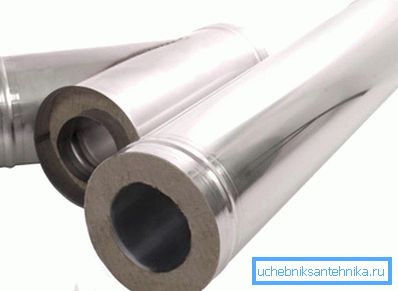

• Les modèles les plus populaires sur ce marché sont les modèles de tuyaux en sandwich.. Les tuyaux sandwich en acier inoxydable pour les cheminées sont deux tuyaux de différents diamètres, dans lesquels l’espace entre eux est rempli d’isolant résistant à la chaleur.

Subtilités de choix et installation de structures

Il est assez simple d'installer une cheminée en acier inoxydable seul, mais il est important de le faire correctement, en tenant compte de toutes les normes. Afin de ne pas refaire plus tard.

Choisissez la nuance d'acier

• L’acier inoxydable 430 directement pour la cheminée est mal ajusté. Il résiste bien à l'humidité, mais les baisses de température ne sont pas souhaitables. Par conséquent, cette marque est utilisée pour les produits en sandwich de l'enveloppe extérieure.
• Pour les poêles à bois et les foyers classiques, la marque 409 est plus appropriée.
• La marque 316 a de bons effets acides et chimiques. Son utilisation est recommandée lors de l’organisation de cheminées pour les chaudières à gaz.

• La nuance d'acier 304 correspond en fait au budget de la marque 316. Elle reproduit presque complètement toutes les caractéristiques de la marque 316, mais son prix est inférieur.
• Les nuances d'acier 316i ou 321 sont considérées comme les plus courantes, leur température limite est de 850? С. Cependant, ils ont une bonne résistance aux composés chimiquement actifs.
• Les tuyaux de cheminée en acier inoxydable 310S sont considérés comme étant d’élite. Combinant tous les avantages des nuances énumérées ci-dessus, ce métal est capable de résister à des températures allant jusqu'à 1000? С.

Conseil: si vous utilisez du charbon à coke pour le fonctionnement du four, une cheminée en acier inoxydable 310 S sera la meilleure solution.

Les taux d'installation

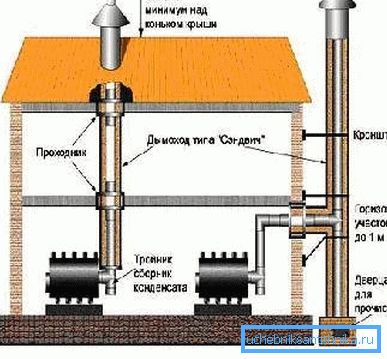

Afin de garantir le tirage normal de la cheminée, sa hauteur doit être d’au moins 5 m. La longueur des sections posées horizontalement ou obliquement ne doit pas dépasser 1 m. Idéalement, il est conseillé de réaliser généralement des tuyaux de cheminée en acier inoxydable sans coudes.

Selon les normes, l'installation de telles structures dans des locaux non chauffés ou à l'air libre sans isolation thermique est interdite.

Le manuel d'installation recommande de porter une attention particulière à l'installation du tuyau au-dessus du toit:

1. Si le toit est plat, le tuyau ne doit pas dépasser un demi-mètre au-dessus.
2. La même règle s'applique à un toit incliné, lorsque l'arête mesure moins d'un mètre et demi.
3. Si vous passez d'une construction à la crête d'un toit en pente de un mètre et demi à 3 m, la coupe du tuyau doit être légèrement plus haute ou au moins au niveau de la crête.
4. Sur de grandes surfaces, le haut de la structure devrait être supérieur à 10? du niveau de l'horizon le long de la crête.
5. Si des chambres auxiliaires sont raccordées au bâtiment principal du bâtiment, les cheminées en acier inoxydable doivent dans tous les cas être surélevées au-dessus de la crête du bâtiment supérieur du complexe.

• Si les recouvrements de la toiture ou du plancher sont équipés de matériaux de construction combustibles, un pare-étincelles doit être intégré au système.
• Même pour les structures sandwich isolées thermiquement, la distance entre elles et les plafonds interfloor doit être d’au moins 200 mm.
• Les tuyaux d'amarrage ne doivent pas être dans des structures monolithiques, plus la distance minimale entre la station d'accueil et les murs ou les sols de 70 cm ou plus.

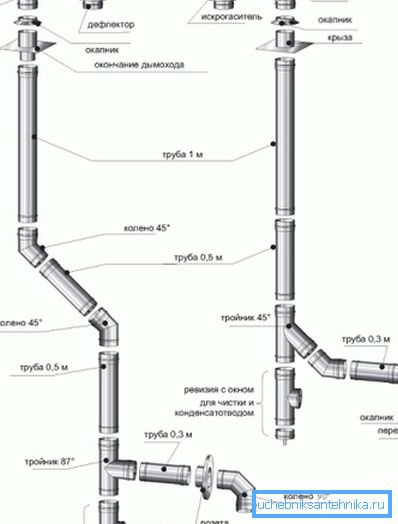

• Les cheminées en acier inoxydable sont insérées l'une dans l'autre. Il y a donc 2 règles de base.

• Sur les sections inclinées ou horizontales, la conduite est montée «par la fumée», de sorte que les gaz s'échappent sans s'accrocher aux joints.
• Les sections verticales sont montées «par condensat» de manière à ce que l'humidité pénètre dans le tuyau sans pénétrer dans le joint.

• Quel que soit le nombre de connexions et d'adaptateurs dans le système, aucun d'entre eux ne doit être inférieur à la sortie de la fournaise ou de la chaudière. Dans ce cas, la cheminée ne peut avoir plus de 3 tours.

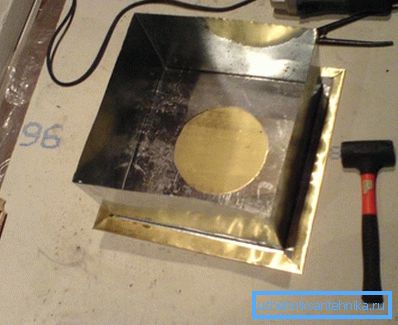

• Pour le passage de sections de chevauchement interfloor, des boîtes spéciales sont remplies d'argile expansée ou d'un autre isolant résistant à la chaleur.

Quelques mots sur l'installation elle-même

Comme mentionné précédemment, si le tracé de la cheminée est soigneusement étudié et que tous les permis sont obtenus dans les cas appropriés, l'installation d'un tuyau de cheminée en acier inoxydable ne sera pas difficile. Essentiellement, il s’agit d’un constructeur qui sera simplement élémentaire.

Important: toutes les coutures et les joints doivent être duvetés et scellés avec un composé spécial; ils peuvent résister à des températures pouvant atteindre 1 500 degrés et se trouvent dans tous les magasins spécialisés.

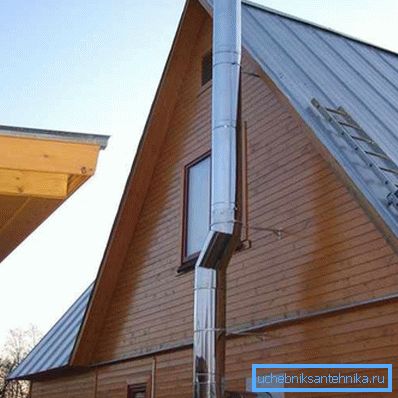

Si la structure est montée sur le mur extérieur du bâtiment et est fixée au mur, les supports sont placés à une distance maximale de 2 m. À la place de la transition du système à travers le mur, un support spécial est monté, qui est équipé d'un compartiment de collecte des condensats.

Pour une installation intérieure, il convient d’accorder une attention particulière au passage à travers le plafond et à la fixation sur le toit. Les principaux fabricants produisent des adaptateurs spéciaux, mais même s’ils n’y sont pas présents, il n’est pas difficile de faire de même. La boîte elle-même est remplie d'isolation thermique.

En passant par le toit incliné, notez que le trou est fait elliptique. S'il vous est difficile de fabriquer vous-même un tel adaptateur, il est préférable d'acheter un modèle en série de haute qualité. Le retrait des tuyaux en acier inoxydable pour les cheminées à travers le toit se fait au milieu entre les chevrons de support du toit, de sorte qu’il y ait une place sous le conduit de transition.

Sur le toit, il est également important de garantir une étanchéité fiable afin d'éviter toute fuite sur le site d'accostage. Des tuyaux avec une jupe protectrice sont en cours de production, le prix d'un tel dispositif est disponible et il sera utile de l'acheter.

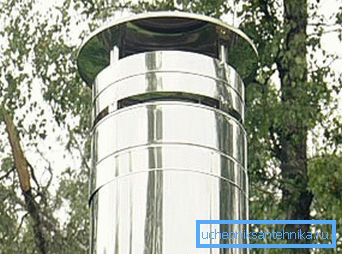

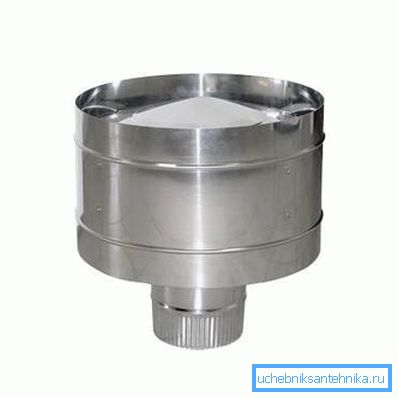

Toute la structure est couronnée par un parapluie qui protège des précipitations, il est souvent logique de placer un pare-étincelles à cet endroit. La protection incendie n'a jamais été superflue.

La vidéo de cet article montre certaines des subtilités d'installation de cheminées.

Conclusion

Les tuyaux de cheminée en acier inoxydable constituent un élément pratique et de grande qualité qui peut être facilement monté de vos propres mains. L'avantage indéniable de telles structures est toujours la possibilité d'une installation externe sur le mur ou d'un système de désenfumage autonome.
