Tuyau de cheminée en brique: nous comprenons la technologie

Malgré les progrès technologiques, aucun poêle, chaudière ou foyer ne peut se passer d’une cheminée où le charbon, le bois ou le gaz sont utilisés comme combustible. Oui, ils sont devenus compliqués dans leur conception, ce qui leur permet de ne pas avoir peur de la corrosion, de la condensation et de résister aux dépôts de suie. Cet article traitera de la fabrication d'un tuyau de cheminée en brique conventionnel, qui est familier à tous depuis la petite enfance.

Le boom de la construction de chalets a littéralement englouti tout le pays et, parallèlement, l’intérêt pour les foyers et les poêles a repris son essor. Beaucoup essaient de reproduire les appareils de chauffage dans les maisons selon les vieux canons, bien qu’aujourd’hui il soit assez difficile de le faire.

Cheminée en brique

Hélas, il est rare aujourd'hui de trouver quelqu'un qui puisse fabriquer des cheminées en brique. Nous allons donc maintenant parler de la fabrication d'une telle cheminée dans votre propre maison, dont le prix ne frappe pas le budget familial.

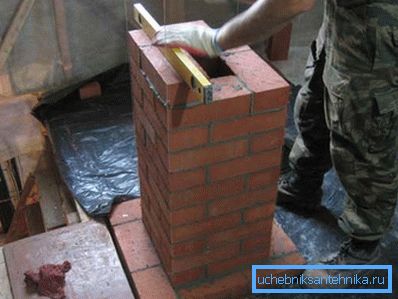

Cheminée de maçonnerie dans le grenier

Appareil

Avant de démarrer une entreprise, vous devez connaître de manière générale les problèmes auxquels nous devons faire face. Dans notre cas, quels éléments devraient être le tuyau pour un four à briques. Il faut tout de suite dire qu’il n’est pas tout à fait juste de supposer qu’il suffit de plier un tube rectangulaire.

Tuyau de buse La conception est située au tout début et est installée directement sur le four. Il peut être équipé d'un loquet, composé de 5 à 6 rangées.
Peluches au cou L'élargissement est fait de sorte que la section transversale du canal principal de la cheminée ne change pas.
Coupe Disposés de leurs propres mains sur plusieurs rangées. Il vous permet d’agrandir la partie extérieure du tuyau.
Riser Il est formé dans le grenier et est généralement une partie droite de la cheminée, qui se rapproche du toit.
Loutre Expansion sur le tuyau de tous les côtés à partir de 100 mm. Vous pouvez ainsi protéger le grenier de la pluie et de la neige qui peuvent pénétrer à travers les fissures. Si ce n’est pas fait, l’humidité détruira progressivement les structures porteuses du toit.
Tube tubulaire Situé au-dessus de la loutre et est une zone plate.
Cheminée Maçonnerie extérieure élargie. Pour protéger l’intérieur de la cheminée, vous pouvez installer un chapeau ou une aube en métal. Vous pouvez augmenter considérablement la traction dans le tuyau, s'il est correctement sélectionné.

Astuce: la pose du tuyau en brique est réalisée de manière à ce que le diamètre intérieur soit identique sur toute sa longueur.

Comment faire la transition d'un tuyau de brique à un sandwich

Processus de maçonnerie

Une fois que nous avons appris les principaux éléments de notre conception future, il est temps de commencer l’essentiel du travail. Préparez-vous pour tous les outils et matériaux nécessaires.

Dessin

Aujourd'hui, nous allons démonter la version standard de la cheminée, bien qu'il y ait suffisamment d'autres options. Mais dans ce cas, il convient non seulement au poêle, mais également au foyer. Si vous installez à l'intérieur un tuyau métallique en alliage spécial, il est facile de le transformer en cheminée pour une chaudière fonctionnant au gaz.

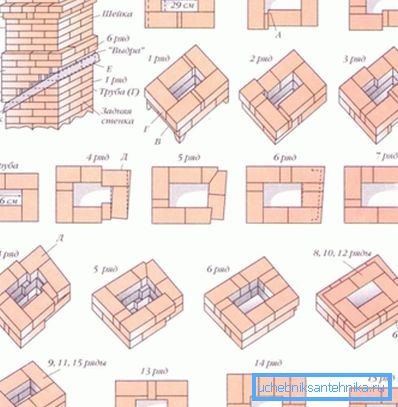

Sur la photo - le schéma d'une cheminée en brique standard

Astuce: les loutres et les peluches peuvent être posées différemment, cela dépendra de l'angle de la pente du toit et de l'emplacement de la cheminée par rapport à celle-ci.

N'oubliez pas que l'épaisseur des coutures lors de la pose affecte directement la taille du canal.

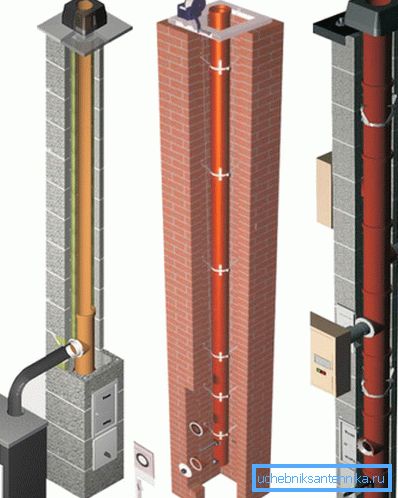

Comment est la cheminée pour la chaudière à briques au gaz

Commencez à poser avec un tuyau d’aide en observant strictement le pansement. Il ne doit pas atteindre un chevauchement d'environ 5 à 6 rangées. (Voir aussi l'article Le tuyau pour le poêle: caractéristiques.)

Former la coupe et la contremarche

Effectuer le cou de la coupe (coupe).

Les instructions ci-dessous vous indiqueront comment procéder correctement:

  1. Utilisez pour créer un canal de fumée 5 briques, sa taille interne sera de 270x140 mm, extérieur de 450x590 mm, grâce aux inserts de moitiés et de quarts de briques.

Astuce: insérez des plaques de briques dans le canal pour conserver ses dimensions globales.

  1. La troisième rangée de maçonnerie devrait faire 650x510 mm. Il devrait également avoir à l'intérieur des plaques de briques, leur épaisseur est d'environ 60 mm. Si vous regardez de l'intérieur, vous remarquerez que la coupe a commencé à acquérir la forme nécessaire.
  2. La taille de la rangée suivante - 710x570 mm, à l'intérieur, insérez des briques jusqu'à 100 mm d'épaisseur.
  3. Disposez les 5ème et 6ème rangées avec une brique, sans oublier de se conformer strictement au pansement.

Astuce: si nécessaire, vous pouvez effectuer la découpe ci-dessus, en plaçant une autre rangée sous la pose sous-jacente.

Faites un trou dans le toit pour pouvoir sortir la colonne montante. Emmenez-le à travers le toit. Le reste des travaux est effectué directement sur le toit.

Dans ce cas, la pose de la contremarche doit être poursuivie en observant soigneusement l’habillage des briques et au-dessus du toit par 1-2 rangées de briques.

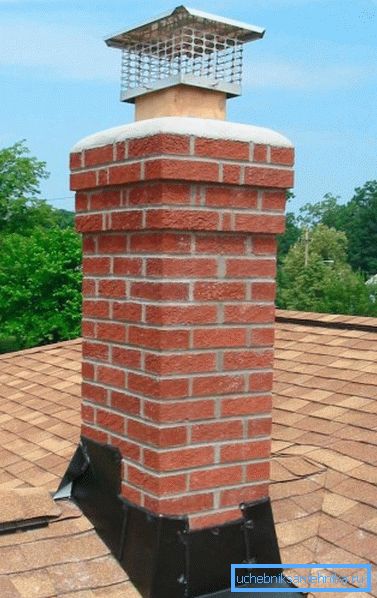

Tuyau de brique pour la chaudière à gaz

Loutre

Vous devrez disposer de neuf rangées. Chaque diamètre extérieur doit être supérieur d’un quart à celui du précédent.

Ne pas oublier lors des travaux sur le respect des dimensions internes du canal de fumée, c.-à-d. ramassez les plaques de briques pour qu’elles ne se réduisent pas et ne se dilatent pas.

  1. Après avoir posé les deux premières rangées, vous aurez un rebord avant, sur les bords, la taille ne changera pas.
  2. Dans la troisième, retirez les briques en augmentant la largeur de la loutre et en tournant doucement le rebord avant sur les côtés de la structure.
  3. Dans la 4ème rangée, augmentez la longueur des pattes latérales.
  4. Les 5ème et 6ème rangées devraient finalement combler l’écart entre le toit et la cheminée en augmentant la longueur des saillies latérales.
  5. 7ème rangée - l'achèvement de la pose des saillies latérales.
  6. 8ème et 9ème rangées - pose de la quatrième saillie, sans oublier de panser la maçonnerie et de sélectionner correctement les plaques de briques pour le canal de fumée.

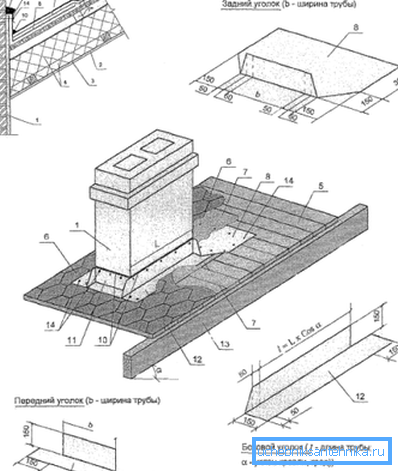

La jonction du toit au tuyau de brique avec des coins métalliques

Cou et pointe

La 10ème rangée est conçue pour former le col de la cheminée. Sa taille est directement proportionnelle à sa hauteur.

Conseil: n'oubliez pas de respecter toutes les exigences et normes relatives à la hauteur du tuyau au-dessus du toit, car cela affecte directement les performances du foyer et du poêle.

Faire la pointe, après la formation du cou. Le travail n’est pas différent de la pose du flou, une grande partie du travail que vous ferez ne le sera pas. Après cela, ramassez et installez un capuchon ou un flygark dessus.

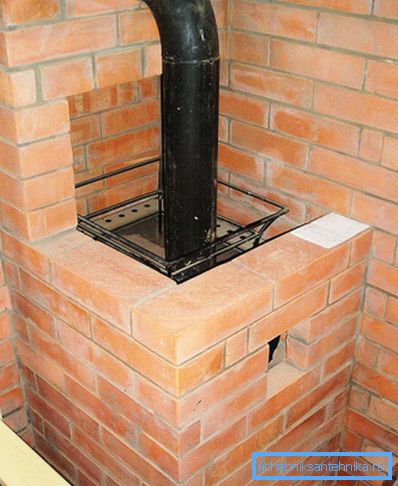

Sortie sur un tube en brique pour un four à métal

Conclusion

L'élimination des gaz d'échappement des cuisinières, des foyers ou des chaudières est une étape importante dans la production de chaleur domestique. Dans ce cas, vous devez suivre les exigences et les réglementations pour assurer une interaction en toute sécurité avec le dispositif de chauffage. (Voir aussi l'article Eaux usées dans le chalet: caractéristiques.)

Cet article a passé en revue la cheminée en brique standard, que l'on trouve aujourd'hui dans de nombreux chalets privés. La vidéo présentée dans cet article vous aidera à trouver des informations supplémentaires sur ce sujet.
