Tuyau de geyser: caractéristiques d'installation et de

Lors de l'installation de chauffe-eau à gaz, une attention particulière doit être accordée à la question de l'élimination des produits de combustion de la pièce. Cela garantira non seulement la sécurité des personnes vivant dans la maison, mais augmentera également l'efficacité et la rentabilité de l'appareil lui-même. Nous verrons ensuite quoi faire et comment installer une cheminée pour la colonne.

Caractéristiques de conception

Dispositif de tuyau d'échappement

Avant de procéder à l'installation du système d'échappement de vos propres mains, vous devez vous familiariser avec sa structure. La conception comprend donc les éléments suivants:

Qu'est ce qui détermine le design

Lors de la construction d'un système d'échappement, vous devez faire attention aux points suivants qui peuvent affecter sa conception:

• Les conditions dans lesquelles la cheminée fonctionnera, ainsi que l'emplacement de l'appareil.
• Modèle de colonne - le choix des composants en dépend.
• Hauteur de la cheminée - doit être d'au moins quatre mètres.
• Le diamètre de la cheminée - le plus souvent ce paramètre est 110 et 130 mm.
• Dispositif d'alimentation.
• Conditions climatiques - Les différences de température entre les produits de combustion et l'environnement ont une grande importance dans le fonctionnement de l'équipement.

Faites attention! La cheminée doit s'élever au-dessus du toit d'au moins un mètre. C’est une condition importante dont dépend la force de poussée. De plus, la longueur de la cheminée à partir de la sortie de la colonne devrait être d’au moins deux mètres.

Matériau de la hotte

Aujourd'hui, les cheminées pour colonnes à gaz sont le plus souvent fabriquées à partir des matériaux suivants:

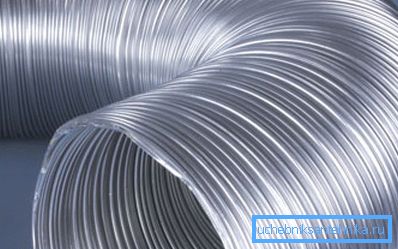

• Tuyau ondulé - en feuille d’aluminium laminée multicouche. Un fil d'acier se trouve entre les couches d'aluminium sur toute la longueur. Sa principale caractéristique est la flexibilité, ce qui simplifie l'installation et la possibilité d'augmenter la longueur.

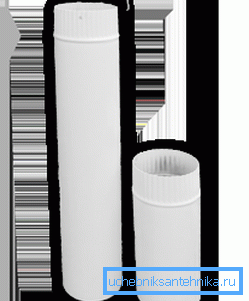

• Tuyau d'acier - en acier de haute qualité. Le produit est composé de segments de un à un mètre et demi de long. Pour protéger contre la corrosion, les tuyaux en acier sont recouverts d'un émail résistant à la chaleur. Les tuyaux émaillés pour le geyser doivent être isolés en hiver.

• Cheminées coaxiales - constituer une structure de deux tuyaux, l'un dans l'autre. Les connexions sont établies à l'aide de cavaliers, grâce auxquels les éléments ne se touchent pas. Par le canal extérieur, l'air de la rue pénètre dans le brûleur. Les gaz d'échappement passent par le canal central. Cette conception permet de réchauffer l'air extérieur lorsqu'il pénètre dans le brûleur, ce qui augmente l'efficacité du système.

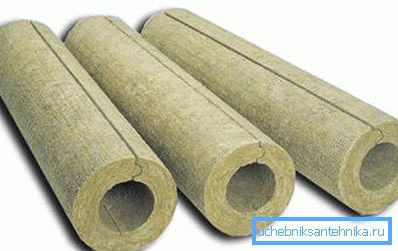

• Double circuit - comme dans le cas précédent, ils sont constitués de deux tuyaux situés l'un dans l'autre. Les éléments sont séparés les uns des autres par une isolation thermique en laine minérale. En raison de ce réchauffement, aucun condensat ne se forme dans le système.

Pour le capot, vous pouvez utiliser n'importe lequel de ces tuyaux. La seule chose à garder à l'esprit, c'est que le prix des matériaux est différent.

Astuce! Pour rendre la colonne plus sûre, et aussi pour la protéger des enfants, placez-la suffisamment haut. Le meilleur de tout, l'appareil est situé sur le mur sous la cheminée.

Installation de cheminée

L'installation de la hotte doit commencer à partir de la colonne.

Une brève instruction sur la mise en œuvre de ce travail est la suivante:

• Tout d’abord, vous devez installer un tuyau de raccordement dans le mur à travers lequel l’échappement passera.. Vous devez également installer un virage qui fournira une transition vers la partie verticale extérieure de la structure.

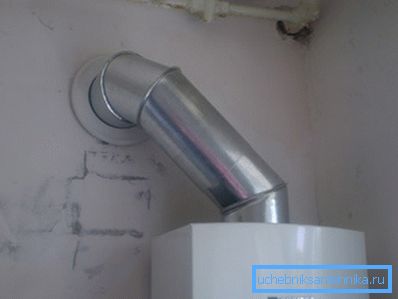

• Ensuite, le tube doit être connecté à la sortie de la colonne.. Il est préférable d'utiliser un tube ondulé à cet effet, car il est beaucoup plus facile de travailler avec.

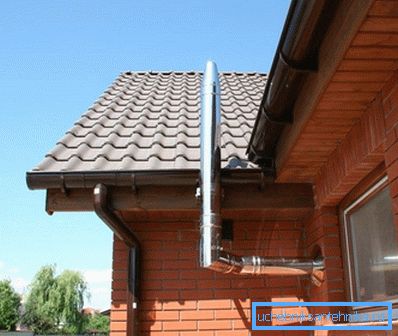

• Une cheminée doit être installée sur le mur extérieur.. La conception est assemblée en plaçant l’élément inférieur dans la partie supérieure. Les joints doivent être fixés avec des colliers.
• Pour la fiabilité du système, il devrait être fixé avec des crochets, le pas entre eux devrait être d'environ deux mètres.
• Après avoir monté la partie verticale, vous devez installer la pointe. De plus, dans la partie inférieure de la structure verticale, vous devez effectuer une fenêtre de révision.
• À la fin des travaux, assurez-vous de vérifier la traction.. Pour ce faire, apportez une allumette allumée à la cheminée. La lumière devrait dévier dans la direction de la cheminée.

Faites attention! Lors de l'installation du système, il faut faire attention à l'absence de déviations. Ils ne devraient pas être sur toute la longueur de la structure.

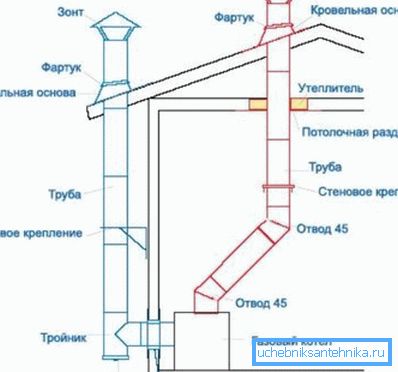

Nous avons envisagé la possibilité d'installer une cheminée extérieure. Dans la maison, vous pouvez également effectuer un système interne qui acheminera les produits de combustion vers l’extérieur par le grenier. Dans ce cas, l'ordre des travaux est presque identique, sauf que l'entrée est installée dans le plafond et non dans le mur.

Dans ce cas, il est également nécessaire de faire un trou dans la couverture pour assurer l'étanchéité du passage du tuyau.

Causes des problèmes

Le plus souvent, des problèmes dans le système d'émissions de gaz de combustion se posent pour les raisons suivantes:

• La conception mal installée ou dans sa fabrication a utilisé des matériaux de mauvaise qualité. Par exemple, lors du fonctionnement de la colonne, ils peuvent s’épuiser.
• Mauvaise isolation thermique de la structure ou absence de celle-ci, ce qui entraîne la formation d'une grande quantité de condensat.
• Violation de l'intégrité du système.

Astuce! Si la maison a déjà un foyer, une chaudière ou un autre appareil avec une cheminée équipée, la hotte aspirante peut être raccordée. Cependant, il ne faut pas oublier que deux appareils au maximum peuvent être connectés à une cheminée. En outre, lors de la connexion au dispositif de cheminée de chauffage ne doit pas fonctionner simultanément.

Conclusion

Les tuyaux pour colonnes à gaz constituent un moyen de fonctionnement normal de l'appareil, ainsi qu'une protection contre le monoxyde de carbone et les fuites de gaz de la canalisation en cas de mauvais fonctionnement de l'appareil. Par conséquent, lors de l'installation de la structure, il est nécessaire de respecter strictement toutes les exigences énumérées ci-dessus.

À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
