Tuyau de plomberie en fonte selon gost 9583 75: exigences

Les tuyaux en fonte sont généralement associés aux eaux usées. Peu de gens savent qu'ils ont été massivement utilisés pour la pose de canalisations d'alimentation en eau pendant plus de deux siècles. Dans ce document, nous étudierons les caractéristiques des conduites d’eau en fonte, les exigences de GOST, les méthodes d’installation et de réparation applicables.

Fonte ou acier

Ceux qui se trouvaient dans le sous-sol de Peterhof ont certainement attiré l'attention sur les énormes tuyaux qui alimentent ses célèbres fontaines en eau. C’est l’un des plus anciens gazoducs en fer avant notre époque. Il a été construit pendant des siècles. dans le même temps, les constructeurs de la résidence royale, franchement, n’ont pas particulièrement tenu compte des coûts.

Dans la seconde moitié du siècle dernier, l'opportunité économique est apparue. En effet, pourquoi construire un système d’approvisionnement en eau avec une ressource d’un demi-siècle si, après 40 ans, la zone de la ville sera agrandie et reconstruite avec la construction de nouvelles autoroutes?

C'est alors que les conduites principales en acier se sont répandues - relativement bon marché et, surtout, beaucoup plus technologiques en termes d'installation.

Astuce: le soudage électrique et l'imperméabilisation externe au bitume s'effectuent beaucoup plus rapidement que le gaufrage manuel avec le remplissage de la douille.

Les conséquences de l'épargne sont assez prévisibles et se font encore sentir:

• La ressource d'un tuyau posé dans le sol, malgré les mesures d'étanchéité, dépasse rarement 30 à 40 ans. Après cette période, de nombreuses fistules rendent inacceptable la perte d’eau potable.

Curieusement: selon les estimations des autorités locales, à Sébastopol, la ville où l'auteur réside, en raison de la détérioration du réseau de distribution d'eau, 40% de l'eau est perdue.

• De plus, le tube d'acier est recouvert de dépôts de calcaire et de rouille à l'intérieur. Pendant quelques décennies, le jeu peut être réduit de 3 à 4 fois avec une chute correspondante de la pression et de la maniabilité.

Et à quoi ressemble la fonte sur ce fond terne?

• Avec une étanchéité externe de qualité appropriée, la durée de vie réelle du tuyau posé dans le sol n’est pas inférieure à un siècle.
• Le pipeline ne prolifère pratiquement pas de l'intérieur.

Le seul problème d'une tuyauterie en fonte est une grande sensibilité au mouvement du sol: lorsque le tuyau en acier est légèrement déformé, la fonte va éclater.

Standard

La norme actuelle concernant les conduites d'eau en fonte grise a été introduite en 1977; les dernières modifications ont été apportées au texte assez récemment, en 2011. Alors, quels devraient être les tuyaux en fonte pour l'alimentation en eau conformément à GOST 9583-95?

Dimensions

La norme fournit des conduites d'eau en fonte de trois classes pour l'épaisseur de paroi - LA, A et B.

La masse du mètre courant de la conduite varie de 11,3 kg (65 mm, classe LA) à 627 kg (1 000 mm, classe B). La norme prévoit la production de tuyaux en forme de cloche de longueur mesurée (2; 3; 4; 5; 6; 7; 8; 9 et 10 mètres) et de longueurs non mesurées de 2 à 10,5 m.

Les exigences

La transition du cylindre dans la douille peut être faite avec une pente ou sous la forme d'un rebord.

Les dimensions des tuyaux en fonte pour l'alimentation en eau peuvent différer des valeurs nominales dans les limites suivantes:

• La longueur du tube de mesure est de + -20.
• Épaisseur de paroi - -1 + 0,5.
• Diamètre extérieur (jusqu'à 300 mm) - + - (4,5 + 0,0015D).
• Diamètre extérieur (plus de 300 mm) - + (4.0 + 0.0015D) - (5.0 + -0.0015D).
• Le diamètre intérieur de la douille est + (2.5 + 0.002 D) - (1.5 + 0.002D).

Remarque: pour D, lors du calcul des tolérances, le diamètre nominal est pris en compte.

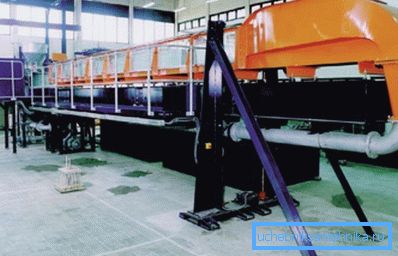

Ovality ne peut pas déduire une conduite pour les déviations normalisées par rapport à la taille nominale, la déviation de la masse réelle d'une conduite par rapport à la valeur calculée ne pouvant excéder 5%. Les tuyaux sont soumis à des tests de pression hydraulique, qui sont déterminés par leur classe et leur taille nominale.

Remarque: la pression de travail dans les conduites d’eau ne dépasse généralement pas 3-4 atmosphères. Jusqu'à 8-10 kgf / cm2, il ne peut augmenter qu'après le pompage, dans le système d'ingénierie d'une maison ou d'un petit microdistrict.

La face d'extrémité du tuyau opposée à la cloche doit être coupée perpendiculairement à son axe avec un écart ne dépassant pas 0,5 degré.

L'intérieur et l'extérieur du produit sont recouverts d'un matériau protecteur non toxique. Dans ce cas, le revêtement ne doit pas interférer avec l'étanchéité du joint bout à bout, se décoller et se ramollir à des températures allant jusqu'à +60 ° C.

Important: à la demande du client, des éléments du pipeline peuvent être fournis sans revêtement.

Installation et réparation

Comment calfeutrer les tuyaux de plomberie lors de l'installation? Les douilles sont-elles fissurées et ébréchées?

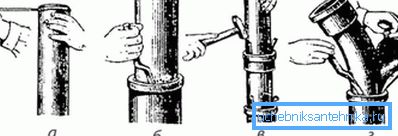

L’étape principale de l’étanchéité de la prise de tuyau est son étanchéité avec une huile végétale huilée. Le harnais s'adapte le plus étroitement possible dans la clavette centrée, après quoi il est en outre compacté à la main à l'aide d'un chasseur et d'un marteau.

Butt little seal: la cabine doit être protégée de la biodégradation, des dommages mécaniques et des autres inconvénients.

Comment est-ce fait?

• Marque de ciment conventionnel 400. Le mélange eau-ciment, préparé dans un rapport de 1: 9, bouche le plus étroitement possible la douille et est compacté par estampage jusqu'à ce qu'il commence à rebondir sur le bouchon de ciment. Ensuite, la prise est enveloppée avec des chiffons humides pendant une journée.

• Mélange d'amiante-ciment, préparé dans un rapport de 1: 2, suivi de l’addition de 10 à 12% en volume d’eau. Il est compacté comme du ciment; Les fibres d'amiante empêchent les fissures.

Important: avec le même succès, vous pouvez utiliser de la fibre de verre coupée par des fibres.

• Ciment en expansion. Contrairement à l'habitude, il ne nécessite pas de compactage.
• Fondre de soufre additionnée de 10 à 15% de kaolin moulu. Pour des raisons évidentes, vous ne pouvez verser qu’une prise de courant verticale ou inclinée; En règle générale, l'assemblage gris est scellé à l'usine.
• Plomb fondu.
• Enfin, le plomb peut être utilisé pour tamponner les chauffeurs de taxi.. Une fine tige de métal mou remplit bien le sillon, protégeant de manière fiable la fibre organique.

Important: le plomb et ses composés sont toxiques. Les fibres d'amiante et les fibres ne sont pas non plus très utiles pour les organes respiratoires. Par conséquent, l’instruction évidente est que vous ne devez pas oublier votre équipement de protection lorsque vous effectuez le travail approprié de vos propres mains.

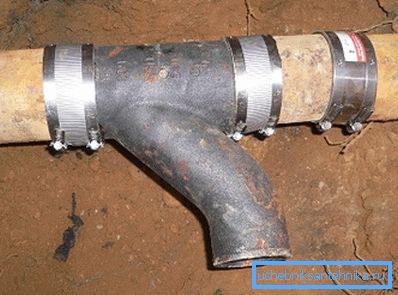

La réparation des conduites d'eau en fonte n'est possible qu'avec des fissures transversales ou longitudinales mineures éloignées de la prise: dans ce cas, une bride en acier préfabriqué ou en acier avec un joint en caoutchouc est superposée à la section du pipeline. Dans les autres cas (douilles ébréchées, fissures longitudinales de longueur considérable), la section de pipeline est remplacée.

Des alternatives

VCHSHG

Première connaissance

Sous cette réduction se trouve la fonte nodulaire dite à haute résistance.

Pour expliquer la signification de ce terme, vous devez vous plonger brièvement dans la nature sauvage.

• Toutes les principales différences entre la fonte et l'acier - fragilité, faible ductilité et grande résistance à la corrosion - sont déterminées par la présence d'une des formes de carbone - graphite.
• Le graphite régulier a la forme d'écailles plates miniatures. Toutefois, lorsque la recristallisation se produit lorsque certains additifs sont introduits dans la fonte grise en fusion (en particulier le magnésium et ses composés), sa forme devient sphérique.
• Dans le même temps, les propriétés physiques du métal changent de manière significative: il acquiert la viscosité, la plasticité et la résistance aux chocs, tout en maintenant la résistance à la corrosion.

Ce qui est particulièrement intéressant, c’est que le prix d’une tonne de matière change légèrement au cours de la transformation. La proportion totale d'additifs provoquant la recristallisation du carbone ne dépasse pas 0,08% en poids de fonte.

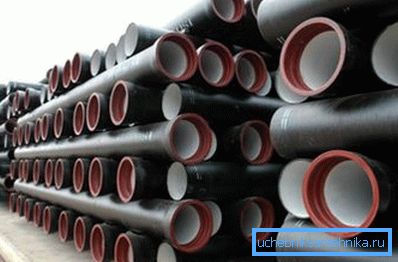

Les conduites d’eau évasées du groupe du fer à haute fréquence constituent actuellement la principale alternative à la fonte grise.

• Résistance à la compression et à la flexion, ils sont supérieurs à la fonte, sans parler de tous les types de tuyaux en polymère. En conséquence, les canalisations des conduites d'eau VCHSH peuvent être posées sous des autoroutes achalandées et sur des sols instables. Ils ont toutes les qualités de l'acier, à l'exception de leur talon d'Achille - faible résistance à la corrosion.
• Le problème du gaufrage laborieux et non technologique des prises est complètement résolu. Au lieu de graver des douilles usagées avec des joints en caoutchouc. Bien entendu, avec des tuyaux de grande taille, l’assemblage de manchons implique l’utilisation de machinerie lourde; Cependant, la masse de ces tuyaux ne permettra en aucun cas d'installer le pipeline manuellement.

Faites attention! L'utilisation de joints en caoutchouc permet une légère déformation de la connexion à emboîtement (modification de la position relative des tuyaux) sans compromettre l'étanchéité.

Documentation réglementaire

La production de conduites sous pression de VChGH est régie par une norme distincte - GOST R ISO 2531-2008.

Soulignez ses points clés.

1. Selon le document, les tuyaux et les raccords peuvent avoir des dimensions nominales comprises entre 40 et 2 600 millimètres, ce qui permet d'utiliser des glandes à mâcher pour créer des autoroutes alimentant des villes entières.
2. Selon GOST, la composition du métal ne devrait pas avoir d'effet nocif sur la composition de l'eau.
3. La longueur des tuyaux est réglée par la norme en fonction de leur diamètre nominal:

La courbure maximale admissible ne dépasse pas 0,125% de la longueur du tuyau.

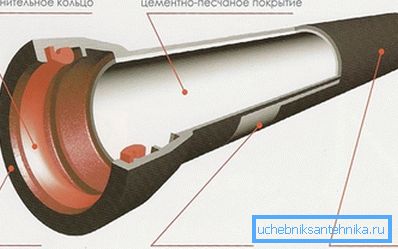

En tant que revêtement externe du pipeline, en fonction des conditions de fonctionnement, peut être utilisé:

• Zinc métal.
• Peinture au zinc (poudre de zinc dans un liant polymère).
• Polyéthylène.
• Polyuréthane
• Fibre ciment.
• Ruban adhésif polymère.
• Résine époxy.
• Mastic bitumineux ou peinture.

Pour la protection interne des tuyaux et des raccords, il est permis d'utiliser:

• Mortiers à base de ciment (ciment Portland, ciment de laitier Portland et ciment à haute teneur en alumine).
• Polyéthylène
• Polyuréthane.
• Résine époxy.
• Peinture bitumineuse (mastic).

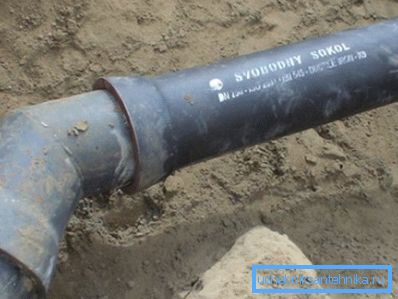

Le marquage des éléments de pipeline doit indiquer:

• Fabricant (nom ou marque).
• Année de fabrication.
• Référence au matériau (VChGH).
• Taille nominale.
• La norme par laquelle le produit est fabriqué.

Polyéthylène

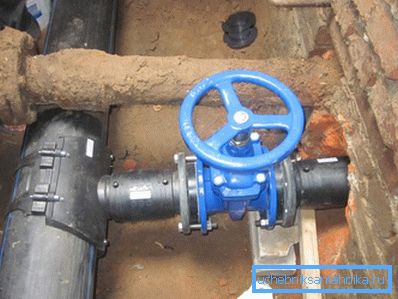

Les conduites sous pression en polyéthylène sont la principale alternative à la plomberie en fonte.

Une connaissance détaillée avec eux dépasse clairement la portée de notre matériel, nous ne nous intéresserons donc qu'à leurs propriétés clés.

• La durée de vie du polyéthylène est estimée par les fabricants à plus de 50 ans dans le brouillard. En pratique, ce matériau peut être considéré comme presque éternel.
• Les dépôts sur les murs, réduisant la lumière du tuyau, ne peuvent en principe pas être. La surface lisse du polymère avec des qualités d'adhérence extrêmement faibles ne permettra tout simplement pas qu'un encrassement se forme.

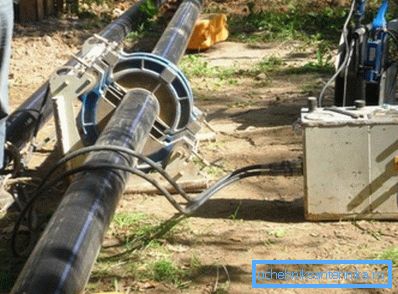

• Toutes les connexions sont effectuées par soudage bout à bout. La résistance du joint correspond à au moins 80% de la résistance d'un tuyau solide.

Le seul inconvénient du polyéthylène, qui permet aux tuyaux en fonte de rester sur le marché à ce jour, est une grande plasticité et, par conséquent, une rigidité annulaire très modérée. Les conduites en polyéthylène ne peuvent être posées dans un sol déformable qu’avec la protection d’une goulotte en béton armé.

Conclusion

Nous considérerons notre connaissance des solutions classiques et modernes pour la pose de conduites d’eau pour réussir. Comme toujours, la vidéo de cet article proposera du matériel supplémentaire. Des succès!
