Tuyau de sertissage en métal

Lors de l'installation et du fonctionnement des systèmes de chauffage et d'alimentation en eau, il est souvent nécessaire de connecter les tuyaux les uns aux autres. Auparavant, lorsque seuls des tuyaux en métal étaient utilisés, la question était résolue dans la plupart des cas à l'aide d'un raccord fileté. Cependant, avec le développement de l'industrie chimique, les tuyaux en métal-plastique sont devenus très répandus et il n'est pas possible d'organiser une connexion ferme et étanche à l'aide de fils. Le moyen de sortir de cette situation est la technologie, appelée sertissage des tuyaux en métal-plastique, dans laquelle les éléments sont interconnectés par des éléments de connexion spéciaux. Comment faire exactement cela et quelles sont les nuances qui vont exister seront discutés plus loin.

L'essence du processus

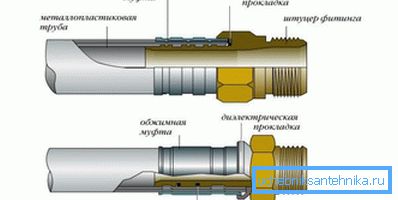

Pour le raccordement à sertir de tuyaux en métal-plastique, des éléments de connexion spéciaux sont généralement utilisés, appelés raccords. Ils peuvent présenter des différences de structure mais se composent principalement de la partie principale insérée dans le tuyau et de la bague de compression (également appelée manchon), qui se porte à l’extérieur du tuyau et sert au sertissage direct.

Grâce à l'utilisation d'un tel élément de connexion, une connexion étanche et durable est obtenue, qui ne nécessite pas l'utilisation de joints spéciaux. Il convient d'ajouter que la connexion ne nécessite aucun dispositif technique complexe et que vous pouvez effectuer tout le travail de vos propres mains, ce qui permettra d'économiser de l'argent et d'accélérer le processus.

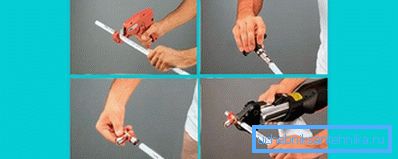

Étapes de travail

Toutes les étapes de travail doivent être effectuées avec le plus grand soin, ainsi que les règles de sécurité.

• La première chose à faire est de mesurer et de découper les tuyaux à connecter. Pour couper de tels tuyaux, des pinces spéciales sont utilisées. Pour les amener en position de travail, les bras sont séparés au maximum. Ensuite, en effectuant des mouvements de serrage avec les poignées, vous devez couper le tuyau au bon endroit, puis le faire pivoter un peu et continuer à couper. Donc, en tournant progressivement le tuyau, il doit être complètement coupé.
• Ensuite, le tuyau doit être calibré. Le fait est que lors de la coupe, le plus souvent devient ovale et ce défaut est éliminé avec un calibrateur spécial. L'appareil est inséré dans le tuyau et, à l'aide de mouvements de rotation, aligne l'extrémité du tuyau sur une forme ronde. Pour ce faire, retirez le chanfrein interne du tuyau. Cette action est nécessaire pour que le raccord fileté soit inséré aussi facilement que possible dans le tuyau et que les joints en caoutchouc ne soient pas endommagés.
• Une fois ce travail effectué, un manchon de compression est placé sur le tuyau. Il ressemble à une large rondelle et est livré avec un raccord.
• Ensuite, la partie principale de l'élément de raccordement est insérée dans le tuyau - un mamelon. Il est nécessaire de s'assurer que tous les joints en caoutchouc, qui sont fournis pour sa conception, étaient en place. N'oubliez pas non plus la présence d'un joint d'étanchéité spécial. Soit dit en passant, il est nécessaire non seulement comme produit d’étanchéité supplémentaire, mais également pour que le métal de raccord et la maille métallique qui fait partie du tuyau ne viennent pas en contact et ne se corrodent pas.

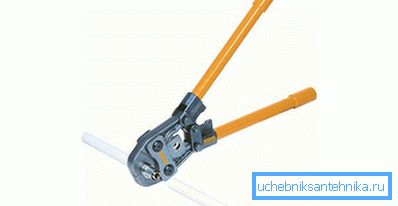

• Lorsque le joint est prêt, vous pouvez procéder au sertissage direct. Un outil spécial doit être utilisé pour cela. Celles-ci peuvent être des pinces de presse électriques ou mécaniques. Les outils électriques de ce type ne peuvent être trouvés que dans des organisations spécialisées, de sorte que la description de son travail est peu pratique, mais les pinces de presse mécaniques sont un outil plus courant et recommandé pour une utilisation à domicile. Pour le mettre en état de fonctionnement, les poignées doivent être pivotées sur les côtés de 180 degrés, puis ouvrez la tête de sertissage dans laquelle vous devez insérer des bagues d'étanchéité spéciales correspondant au diamètre du tuyau. Ensuite, l’outil est placé au-dessus de la jonction et en serrant les poignées, l’accouplement est serti autour du tuyau et le raccord inséré dans celui-ci. Ensuite, le manche est élevé sur le côté et les pinces de presse sont retirées.

À la suite des manipulations décrites, une connexion étroite, solide et étanche est obtenue. La méthode est simple à utiliser et universelle. Il peut être utilisé lors du raccordement de tuyaux supposés être déguisés et qui ne saillent pas. Les raccords de connexion de ce type sont disponibles dans une grande variété de formes et de configurations et peuvent résoudre une gamme assez étendue de tâches.

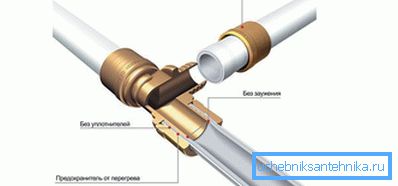

Raccords à sertir coulissants

Il convient de noter que le procédé décrit ci-dessus pour le raccordement par sertissage de tuyaux en métal-plastique n’est pas le seul. Il convient de mentionner ici la connexion à l’aide de raccords à sertir par coulissement. Cette méthode est utilisée dans les cas où une connexion de tuyau plus dense et fiable est requise. En règle générale, cela est nécessaire si la pression estimée dans les tuyaux est importante. L’essence du processus dans son ensemble est semblable à la méthode précédente, mais elle présente certaines caractéristiques.

• Au début, le tuyau est également coupé à la taille.
• Ensuite, il est mis sur l'accouplement à sertir.

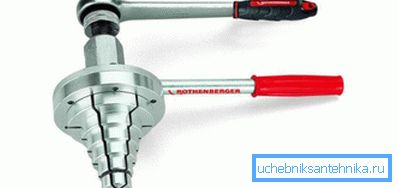

• Ensuite, l'extrémité du tuyau doit être traitée avec un outil spécial appelé expandeur. Son travail consiste à élargir la section d'extrémité du tuyau et à obtenir un socle.

• Après ces travaux, un raccord est inséré dans le tuyau.
• Ensuite, à l'aide d'une presse hydraulique spéciale, le manchon d'accouplement coulisse vers le joint. Cela en soi donnera une connexion assez étroite.
• La dernière étape des travaux est la fixation finale du joint, pour laquelle une presse à sertir spéciale est utilisée, qui créera le joint le plus solide et le plus serré possible.

Comme dans le cas précédent, il existe de nombreux types de raccords adaptés à cette méthode. Sur le marché, vous pouvez trouver des éléments d'une variété de modifications et de configurations.

Astuce! Pour travailler avec un type de tuyau spécifique, le fabricant recommande un type de raccordement spécifique, ainsi que des modèles de raccords bien définis.

Parmi les arguments en faveur des méthodes de raccordement décrites, on peut appeler la simplicité technologique du travail et le raccordement serré, solide et durable des tuyaux. Cependant, en toute justice, il convient de souligner certains inconvénients. Plus précisément, l’inconvénient n’est pas la méthode de connexion elle-même, mais le fait que son utilisation nécessite l’utilisation d’un outil spécial, que tout le monde n’a pas. L’acquisition de ticks de presse pour une connexion ponctuelle n’est guère recommandée, mais vous pouvez essayer de louer un outil et de nombreux magasins font de telles concessions. Le reste de la méthode est caractérisé uniquement du côté positif. Pour une compréhension complète du processus, vous pouvez vous familiariser avec les vidéos pertinentes qui vous aideront à comprendre toutes les subtilités.
