Tuyau de toit: installation correcte

La méthode la plus difficile pour maintenir le tuyau à travers le toit d’une maison peut être qualifiée de méthode d’imperméabilisation, c’est-à-dire que l’eau des précipitations ne doit pas passer par le trou dans le toit. Il existe différentes méthodes et dispositifs pour cela. De plus, cela dépend beaucoup du type de matériau de toiture: sa structure, sa texture et son relief, ainsi que la section transversale de la cheminée ou de la ventilation.

Ci-dessous, nous analyserons avec vous plusieurs options pour un tel montage. Vous pourrez également voir une démonstration thématique de la vidéo dans cet article.

Méthodes de connexion

Note Le lieu de jonction du matériau de toiture avec la fournaise ou le tuyau de ventilation peut être appelé l'un des nœuds les plus importants du toit. La valeur totale de la toiture en tant que matériau d'étanchéité dépend de la précision et de la qualité de son installation.

Dispositions générales

• Pour commencer, quelle est l'expression habituelle, comment contourner la cheminée sur le toit n'est pas tout à fait correct, car il s'agit de la jonction du matériau de toiture avec les murs de la cheminée ou de la ventilation. La tâche principale ici est de s’assurer que la place de ce joint est très bien scellée avec du matériel afin d’empêcher l’eau de pénétrer dans le grenier.
• Il n’est pas difficile de faire un trou pour la cheminée de vos propres mains et elle est généralement coupée avec une meuleuse ou des ciseaux à toiture - ceci peut être fait à la fois lors de l’installation du matériau de toiture et après - tout dépend du désir.. Il est beaucoup plus difficile de réaliser le deuxième moment - la jonction elle-même à l'aide d'un tablier (le plus souvent en étain galvanisé), ainsi que le scellement du joint, où la fonction du scellant peut être remplie par diverses silicones et mortier de ciment, sable, colle et même bitume.
• Pour accomplir une telle tâche, le matériau avec lequel la jonction est réalisée doit correspondre au matériau de la toiture. Par exemple, pour l’ardoise, l’instruction recommande l’utilisation d’étain galvanisé et de mastic à base de bitume, pour une dalle en bitume, un tapis d’extrémité est nécessaire et pour Ondulin, un matériau correspondant à sa structure.

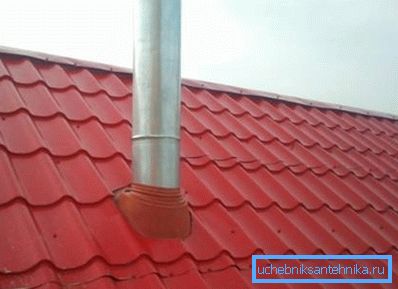

Adjacent au toit en métal

Nous allons maintenant voir comment effectuer un réglage sur la rampe si la fournaise ou le tuyau de ventilation ne dépasse pas 80 cm de largeur. Ici, nous devons résoudre deux tâches principales. La première consiste à intercepter l’eau qui coule le long de la pente et à la rediriger par dessus le toit, mais déjà sous la cheminée (voir aussi le diamètre et la hauteur du tuyau au-dessus du toit pour la ventilation).

Mais la deuxième partie de la tâche concerne les parois de la conduite elle-même, à travers laquelle l'eau redécoule. Elle doit également être interceptée et redirigée vers la partie inférieure de la rampe, empêchant ainsi toute pénétration dans le grenier.

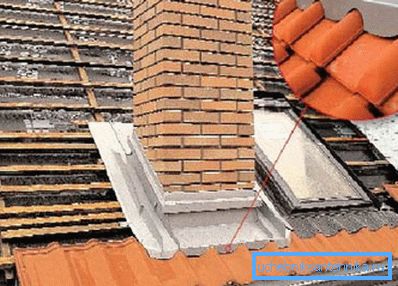

Maintenant, couper le tuyau sur le toit dépendra du tablier, que nous devons fabriquer en tôle galvanisée, et autour du périmètre, il devrait couvrir environ 200 à 300 mm de pente de toiture, et le tour de la cheminée devrait être d’environ 100 à 150 mm. En fonction de la section de la cheminée ou du conduit, vous pouvez utiliser des feuilles correspondant à GOST 14918-80 et ayant une épaisseur de 0,4 mm, dont le périmètre sera soit de 10002000 mm, soit de 12502500 mm.

Dans cette situation, il est important que la tuile ou le platelage en métal soit coupé correctement, c'est-à-dire que la tôle ne doit pas reposer contre le tuyau, ce qui provoquerait sa déformation et créerait des conditions propices aux fuites d'eau, mais il ne faudrait pas non plus laisser un espace trop important. 3-5 mm suffisent.

Lorsque le tablier est prêt, vous devez vous assurer de son étanchéité. Pour ce faire, vous pouvez utiliser une imperméabilisation spéciale au bitume, que vous pouvez acheter en magasin, mais si son prix semble trop élevé, vous pouvez faire fondre la résine habituelle.

Vous pouvez, bien sûr, simplement verser cette résine sous le tablier aux points de jonction, mais c’est comme cela que vous maculerez le matériau de toiture qui se trouve à proximité. Par conséquent, vous devez disposer d’un joint sur lequel le tablier en métal reposera. Le tissu de jute convient le mieux à cette fin, c’est-à-dire la jute ordinaire provenant de vieux sacs de jute.

À partir de ce tissu, la literie et le ruban de scellement sont découpés à l'endroit où le métal se joint au tuyau et, après l'avoir enduit de résine chaude, un tablier est placé sur le dessus. Bien que la résine durcisse, vous devez utiliser des bandes de serrage, qui peuvent être constituées de vieilles lattes.

Très bien, lorsque la cheminée ou la ventilation est située à proximité immédiate de la crête - vous avez ainsi la possibilité de commencer la partie supérieure du tablier sous le bord de la crête et ainsi vous débarrasser des fuites. Mais le tuyau peut aussi se trouver sur une patin, ce qui facilite également la tâche car le tablier est situé sur les deux rampes. Il n’ya donc aucune fuite par-dessus, car l’eau se répandra des deux côtés du tablier.

Note Si nécessaire, la tôle est fixée à la cheminée et au matériau de couverture à l’aide de vis à rondelle.

Toit mou

Pour un toit mou, par exemple, pour les bardeaux, deux types de jonction sont utilisés - ouvert et fermé, bien que la deuxième option soit utilisée très rarement, car elle est assez compliquée à installer et pas très pratique à utiliser. Nous allons donc faire attention à la première méthode. Dans cette situation, les tuyaux de ventilation sur le toit et les cheminées se raccordent au matériau de la toiture sur le même principe que la tuile métallique, c’est-à-dire à l’aide d’un tablier et de divers types de produits d’étanchéité (voir aussi l’article Raccords pour tuyaux: types et appareils).

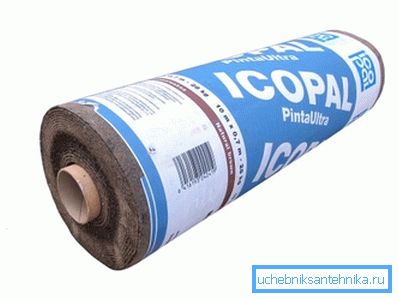

Seulement pour un toit souple, un tablier est fabriqué non pas en métal, mais en fin de tapis qui se glisse sous les bardeaux.

Le principe de la pose d’un tablier souple est que la tuile se confond avec elle et qu’il n’ya pas de fuite dans les endroits où le matériau de toiture est en contact avec la moquette et que le tuyau ne doit pas couler dans le grenier.

Pour la fixation, différents mastics bitumineux sont utilisés ici, mais ils ne sont pas tous justifiés - après un temps ou un autre, un détachement se produit, puis de l'eau pénètre à travers des fissures.

La pratique suggère que la colle K-36 de Katepal convient très bien à cet usage, qui sert pendant assez longtemps et ne craint pas les fluctuations de température, le rayonnement ultraviolet et l'humidité.

Note Il y a un point très important ici - il est adjacent à la cheminée à tapis - si l'adhérence avec des carreaux de bitume est excellente, on ne peut pas en dire autant du mur de briques de la cheminée. Par conséquent, pour créer des conditions d’adhérence, le tuyau à la jonction est traité avec un apprêt et lui permet de sécher complètement.

Onduline

Pour sceller les joints sur le toit recouvert d'Ondulin, vous pouvez utiliser des matériaux de marque tels que le ruban isolant Onduflash-super et le tablier de protection Ondulin. Le principe d’installation reste le même que pour un toit souple ou dur. Ici, il est important de respecter l’étanchéité de la jonction, comme indiqué sur la photo ci-dessus.

L'installation du tablier est réalisée non seulement à l'aide de ruban isolant, mais également à l'aide de vis autotaraudeuses avec rondelle de compression, permettant de fixer le tablier à Ondulin (si nécessaire, vous pouvez également utiliser différents mastics ou la même colle K-36 de Katepal).

Conclusion

En gros, les raccords de tuyauterie sur un toit en ardoise, en onduline, en revêtement métallique ou souple sont fabriqués selon le même principe: les points de jonction doivent être serrés non seulement sur l'horizontale, mais également sur le plan vertical (rotation sur le tuyau). Dans certains cas, comme le tablier, en particulier pour les revêtements souples, utilisez du feutre pour toiture, en le posant sur le bitume fondu.
