Tuyau de ventilation

Pour éviter que le système de ventilation ne vous cause beaucoup de problèmes, vous devez l’équiper de tous les appareils et installations nécessaires. L'un de ces composants importants est le tuyau amusant. Cet élément est responsable d'une grande partie de ce qui sera discuté dans l'article. Nous parlerons également de la façon de ventiler le tuyau amusant.

A quoi sert un tuyau de ventilateur?

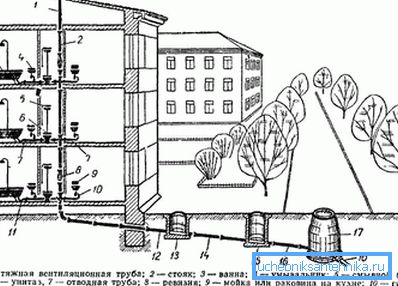

Un tel élément du système d'égout, tel qu'un tuyau de ventilation, n'est pas toujours nécessaire. Selon les codes du bâtiment en vigueur, il n'est pas nécessaire de l'installer lors de la construction d'une maison sur un ou deux étages. Si l’étage de la maison est supérieur à 2, le tuyau d’entonnoir doit obligatoirement être installé.

De plus, cet élément de l'égout devrait être présent si:

• dans la maison plus d'une salle de bain ou salle de bain.
• lors de l'installation de la colonne montante du système d'égout, un tuyau de 50 mm de diamètre ou moins est utilisé.
• s'il y a une unité sanitaire dans la maison qui nécessite le rejet simultané d'une grande quantité d'eau dans les égouts (par exemple, s'il y a une piscine dans la maison).

Astuce! L'installation de cet élément est également souhaitable si la maison est équipée d'un système d'égout autonome. Par exemple, lorsque le traitement des eaux usées est effectué à l'aide d'une fosse septique, la ventilation doit être effectuée à l'aide d'un entonnoir.

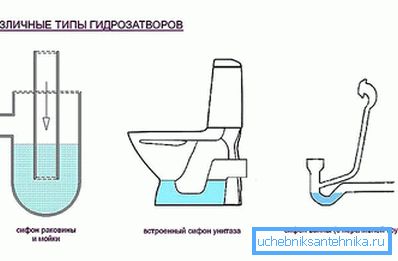

Et pourquoi avons-nous besoin d'une telle ventilation? Lors de la vidange de l'eau dans le réseau d'égout, une pression évacuée est créée. Si le volume des drains arrivant simultanément est faible, la différence de pression est compensée par des siphons (ou plutôt de l'eau dans ceux-ci). Mais avec une grande descente simultanée, un vide est créé dans les tuyaux. En conséquence, l'eau du siphon est aspirée, ce qui ouvre la porte à des odeurs désagréables.

Afin d'éviter la création d'un vide, il est nécessaire de garantir la circulation de l'air extérieur afin d'égaliser la pression. C'est à ces fins que le tuyau de ventilation est monté. De plus, la traction ne permet pas à l'odeur de pénétrer dans la pièce, même si l'eau des siphons s'est asséchée après une longue période de non utilisation du système d'égout.

Conseils pour le périphérique et l'installation

Pour améliorer les performances du système d'égout et se protéger contre la pénétration d'odeurs désagréables, les experts recommandent l'installation d'un ventilateur, même dans les maisons à un étage. Les travaux eux-mêmes ne nécessitent pas de connaissances et de compétences particulières et sont tout à fait réalisables. Le système de ventilation par ventilateur lui-même comprend les éléments suivants:

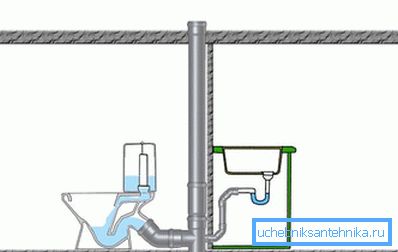

• Le conduit de ventilation (il va de la colonne montante au toit, le tuyau du ventilateur y sera placé). Cet élément devrait être prévu au stade de la construction d’une maison. Si ce n’est pas le cas, le retrait de la ventilation par ventilateur peut entraîner des coûts financiers et physiques importants.
• Raccordement des tuyaux et des raccords (ils sont nécessaires pour se connecter à la conduite d’égout).
• Le tuyau amusant lui-même.

Lors de la création d'un système de ventilation à l'aide d'un entonnoir, vous devez suivre les recommandations d'experts:

• Le plus important est que le diamètre du tuyau du ventilateur soit égal à la section de la colonne montante. En outre, les experts recommandent d'utiliser le même type de matériaux (polymère ou fonte). Si vous ne souhaitez pas fabriquer de tuyau en fonte (ce matériau est assez lourd et difficile à installer), vous devez utiliser un adaptateur en caoutchouc comme élément de raccordement.
• Il est permis de connecter plusieurs tuyaux amusants. Dans le même temps, il est nécessaire d'utiliser des tés en plastique d'égout avec un angle de 45 degrés.
• Il est également permis de changer la direction du tuyau du ventilateur (en utilisant tous les mêmes tés). En même temps, le lieu de changement de direction doit se situer au-dessus de l'unité sanitaire la plus haute.
• Certaines zones de ventilation peuvent fonctionner horizontalement. Dans ce cas, il est nécessaire de résister à un léger biais vers la sortie des gaz, il devrait être de 0,02%.

En outre, les experts recommandent de se conformer aux exigences qui s'appliquent directement au tuyau du ventilateur. Parmi eux se trouvent les principaux:

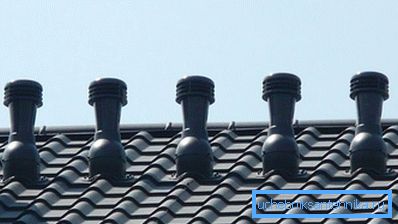

• Lorsque vous amenez le tuyau du ventilateur sur le toit, il est nécessaire de suivre les recommandations pour sa hauteur au-dessus du toit. Cet indicateur doit être compris entre 30 et 50 cm.
• Lorsque la maison a un grenier utilisé à des fins résidentielles, le tuyau doit être élevé à 3 mètres.
• Pour empêcher les odeurs du système d'égout de pénétrer dans la pièce par les fenêtres et le balcon, la distance entre la conduite et ces éléments doit être d'au moins 4 mètres.
• Vous devez prendre soin de l'isolation de la colonne ou passer à travers des pièces chauffées.
• Étant donné que les tuyaux en plastique sont le plus souvent utilisés pour organiser la ventilation par ventilateur (en raison de la facilité d'installation), ils doivent être protégés contre les chocs mécaniques. Lors de la pose de tuyaux à travers les sols et la toiture, des manchons métalliques sont utilisés.
• Si votre maison est équipée d'un système de cheminée, l'installation d'un tuyau de ventilateur dans le même conduit de ventilation est interdite.
• Pour empêcher les insectes et les petits débris de pénétrer dans les égouts, vous devez équiper la sortie du tuyau avec une grille.

Dans certaines maisons d'une grande superficie, il peut y avoir plusieurs unités sanitaires situées dans différentes parties du bâtiment. Dans ce cas, afin de ne pas empiler le toit avec de nombreux tuyaux, il est possible de combiner toutes les colonnes montantes en un seul ventilateur, il est préférable de réaliser des connexions dans le grenier. Ceci est fait en utilisant des tés d'égout du même diamètre que le tuyau. Ne pas oublier la pente en direction des gaz de sortie.

Erreurs dans la création de la ventilation du ventilateur

La ventilation par ventilateur est une simple communication, tout le monde peut la gérer. Mais ici, certains propriétaires de biens immobiliers de banlieue font des erreurs. Voici les plus courantes:

• De nombreux propriétaires de maisons privées ont du mal à installer un tuyau d’entonnoir dans le toit. Afin de ne pas se gêner pour couper le trou, installer un manchon en métal et fixer le tuyau lui-même, ils apportent une ventilation dans les combles. Un tel système ne pourra pas s’acquitter efficacement de sa tâche. Tous les gaz des eaux usées vont s'accumuler dans le grenier et ensuite pénétrer dans la maison.
• De plus, ne voulant pas amener le tuyau sur le toit, de nombreux propriétaires l'installent sur le mur extérieur. Cette conception contribuera à la formation de grandes quantités de condensat.
• Pour augmenter l’échappement, montez souvent une girouette au sommet d’un entonnoir. Une telle construction supplémentaire non seulement ne contribue pas à augmenter la charge, mais empêche plus souvent l’écoulement des gaz du système d’égouts. En outre, l'aube augmentera la formation de condensat, qui pénètrera dans les égouts. Et en hiver, l'eau accumulée peut geler et réduire le diamètre du tuyau, réduisant ainsi les fringales.

Lorsque vous affichez un tuyau d’entonnoir sur le toit, il se produit souvent une erreur d’emplacement. La sortie ne doit pas être située sous le surplomb. Dans ce cas, il y a un risque élevé de couper le tuyau lorsque la neige ou la glace fondent.

Ventilation septique

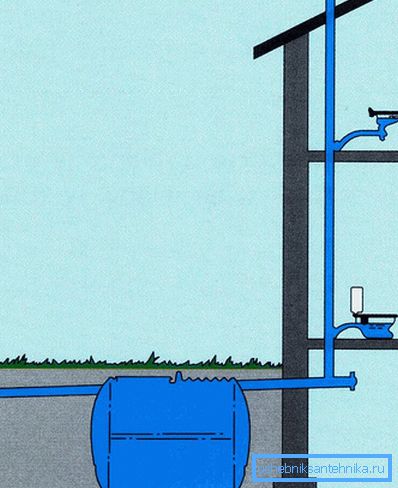

Si votre maison de campagne est équipée d'un système d'égout autonome (une fosse septique est installée), elle doit également être équipée d'une ventilation. Même lors de l'installation ou de la construction de la station d'épuration, il est nécessaire de prévoir dans sa partie supérieure une ouverture pour l'installation du tuyau de ventilation.

En règle générale, les tuyaux en plastique sont utilisés à ces fins. Ils sont légers et ne présentent pas de difficultés lors de l'installation. Un boîtier est fixé au trou dans le couvercle de la fosse septique et sa section doit être d’au moins 100 mm.

L'extrémité supérieure de la ventilation devrait être plus grande qu'un homme. De plus, le trou doit être protégé de la pénétration de débris et d'insectes. Pour cela, il est préférable d’équiper la sortie d’une grille. Il est également souhaitable de protéger la ventilation de la pénétration des eaux de pluie, pour cela monter un cône de protection.
