Tuyau en métal: une analyse complète du matériau et de son
Les tuyaux en métal selon GOST peuvent être utilisés pour résoudre une liste extrêmement étendue de problèmes d'ingénierie. Cela s'explique par leurs bonnes performances, ainsi que par une vaste gamme de produits fabriqués par l'industrie moderne.
Dans le cadre d'un petit article de synthèse, il est impossible d'expliquer toutes les nuances de la production et de l'utilisation de tels produits. Cependant, nous allons essayer de donner un concept général de ce que sont des tuyaux en métal.
Spécifications techniques
Technologie de production
Le document réglementant les processus technologiques de fabrication est GOST pour les tubes métalliques. Pour être parfaitement précis, il existe plusieurs GOST de ce type, en fonction du type de forme dont nous avons besoin et du matériau utilisé.
En fonction des matières premières utilisées, les tuyaux sont:
- Acier - le plus commun.
- Fonte - utilisée principalement pour la pose des eaux usées.

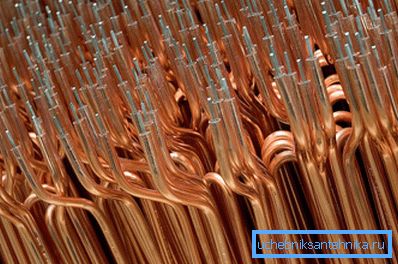

- Tuyaux de cuivre - ont une bonne conductivité thermique, en raison de ce qu'ils font les éléments de chauffage et de climatisation. En outre, les instructions permettent l'utilisation de cuivre dans l'installation de conduites d'eau.
- Les tuyaux en laiton - ont une faible tendance à la corrosion, sont utilisés dans les systèmes d'alimentation en eau.
En outre, dans certains cas, il est possible de fabriquer des produits laminés pour tuyaux à partir de métaux non ferreux, mais leur prix sera beaucoup plus élevé que celui des produits ordinaires.
Il existe également plusieurs méthodes de production:
| La technologie | Caractéristiques du processus |
| Moulé | Selon ce schéma, des produits en fonte sont fabriqués, ainsi que des raccords pour tuyaux métalliques (adaptateurs, raccords, coudes, etc.). La matière première fondue est coulée dans le moule, d'où elle est retirée après refroidissement et soumise à un traitement de finition. |
| Sans couture | Le porc est chauffé, cousu sur une presse spéciale, puis passe au laminoir. Les rouleaux du laminoir élargissent le trou du micrologiciel, amincissant les parois des tuyaux et les étendant à la taille requise. Le tuyau métallique ondulé avant la finition est serti dans une forme spéciale, où des nervures sont appliquées à sa surface. |

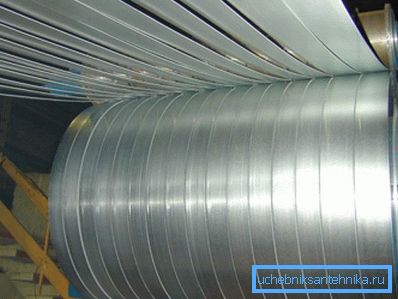

| Soudé | La tôle de la marque correspondante est dissoute en bandes. Ensuite, les bandes tombent sur la moulure, l’une d’elles étant le tuyau. Au stade final, les bords de la bande sont soudés et la soudure en saillie est coupée. En fonction de la configuration, séparez les tuyaux longitudinaux et spiralés. |
Paramètres de base
En fonction de la forme de la section, on distingue ces types de tuyaux métalliques:
- Ronde
- Profil
Cette dernière catégorie comprend les produits carrés, rectangulaires et autres utilisés pour résoudre des problèmes spécifiques.
Les autres paramètres importants incluent:
- Diamètre (pour le profil - section ou rapport d'aspect).
- Longueur (ne concerne que les variétés à la pièce, car certains modèles sont fournis en rouleaux sous la coupe).
- Épaisseur du mur

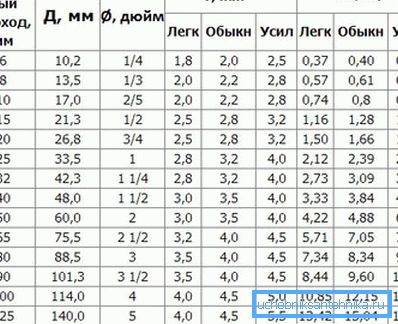

Ces paramètres peuvent être très différents et la plupart d’entre eux sont contenus dans les normes nationales correspondantes. Dans l'article, nous ne donnerons que quelques exemples sous forme d'extraits de ces documents.

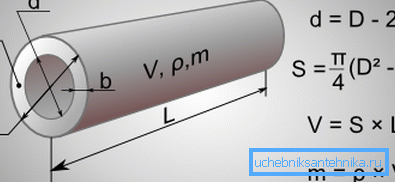

En principe, connaissant ces paramètres, vous pouvez calculer la masse du pipeline. Comment calculer le poids d’un tuyau métallique de section circulaire avec vos propres mains - nous le dirons ci-dessous.
La formule est la suivante:
M = (D –T) * T * 0,025, où:
- M - poids spécifique, kg.
- T - épaisseur de la paroi, mm
- D - diamètre extérieur, mm.
- Coefficient 0,025 pour les produits en acier rond.
Faites attention! Pour un tube carré, cette valeur est de 0,32, pour un tube rectangulaire, elle est de 0,16.
Une ondulation a une configuration plutôt compliquée, car son poids n'est généralement pas calculé, et pour les calculs, utilisez une valeur tabulaire. La même chose s'applique aux autres produits d'une forme spéciale.
Les avantages
Les avantages de tels produits dépendent en grande partie du matériau à partir duquel la pièce est fabriquée. Et pourtant, il existe des caractéristiques communes à différents produits.
Parmi eux se trouvent:
- Haute résistance mécanique
- Capacité à manipuler des outils simples.
- La possibilité d'organiser des connexions hermétiques.
- La durabilité du produit.
- Une large gamme de pièces vous permettant de choisir l'élément pour n'importe quelle conception.
- Coût raisonnable (excluant les variétés de très haute technologie).
Champ d'application
La liste des tâches pour lesquelles des produits de canalisation sont utilisés est très longue:

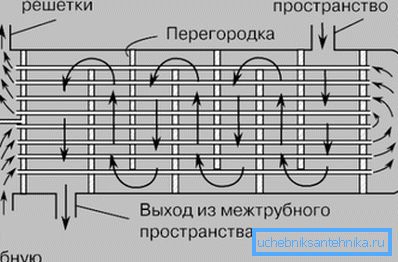

- Les tubes ronds les plus minces en cuivre ou en aluminium sont utilisés dans la production d’échangeurs de chaleur pour la production d’eau chaude, le chauffage, le refroidissement et la climatisation.
- Les tuyaux de plus grand diamètre - jusqu’à 40-50 mm - constituent la matière première principale pour l’arrangement des conduites d’eau. Ils peuvent également être utilisés pour l'installation de gazoducs.
Faites attention! Ceci ne concerne que les réseaux privés - pour les autoroutes, des variétés avec une section pouvant atteindre un mètre ou plus peuvent être utilisées.
- Tuyau profilé - un matériau de construction et de finition universel. Les cadres en sont fabriqués littéralement pour tout ce qui a besoin d'aide: mobilier, petites formes architecturales (remises, kiosques, arrêts), serres, résidences d'été, etc.
- De plus, les tubes profilés sont utilisés comme literie pour les équipements, dont les châssis du véhicule sont assemblés, et les dispositifs technologiques sont assemblés.

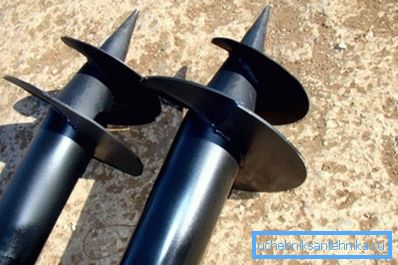

- Il faut également mentionner les piles de tuyaux métalliques: elles peuvent être petites (pour les maisons de campagne et autres bâtiments légers) ou gigantesques (pour les immeubles d’habitation).
Faites attention! Afin d'éviter toute déformation et de donner la rigidité nécessaire à la cavité des tuyaux, il vaut mieux dans ce cas le remplir de béton.
Conclusion
Bien entendu, vous n'utiliserez évidemment pas toute la gamme de tubes métalliques dans votre travail - ces détails sont trop différents. Mais pour vous familiariser avec les principaux types de coûts, nous vous recommandons d’abord de regarder la vidéo dans cet article.
