Tuyau fil cylindrique: description des principales

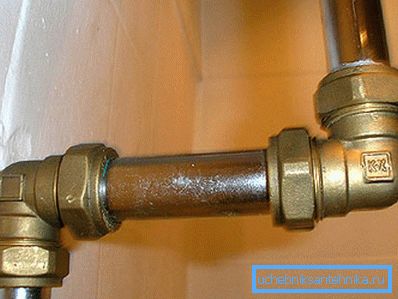

La connexion filetée à ce jour est considérée comme la plus fiable et la plus facile à utiliser. Comprendre les caractéristiques techniques et les méthodes de découpe vous aidera à l’utiliser plus efficacement. Ensuite, nous présentons toutes les informations nécessaires pour cela.
Principales dispositions
Un filetage est une séquence spécifique de rainures hélicoïdales de diamètre et de pas répétés. Il est appliqué sur la surface d'une forme cylindrique pour relier divers produits de tuyaux.
Avantages de la connexion filetée
Le tableau comparatif montre les avantages de la fixation à vis par rapport aux méthodes alternatives:
| Méthode de connexion | Les pros | Les inconvénients |
| Soudage | Étanchéité totale, fiabilité | La nécessité d'un poste de soudage coûteux et les compétences pour l'utiliser, les dommages causés à la couche de zinc dans le domaine du soudage, la complexité du démantèlement ultérieur |
| Ajustement | Facilité d'utilisation avec leurs propres mains, étanchéité suffisante | L'application n'est possible que pour les tuyaux en plastique ayant des limites de température et de fonctionnement mécaniques. |

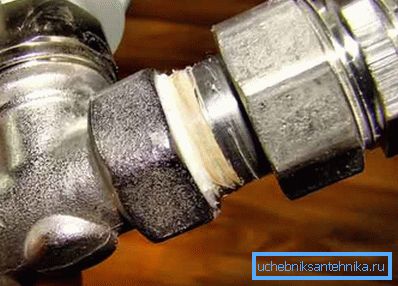

| Fil | Universalité, instruction d'application simple, haute fiabilité | Besoin d'un câble d'étanchéité supplémentaire |
Comme vous pouvez le constater, le soudage présente de nombreux inconvénients liés à la mise en place et à l’état ultérieur du pipeline et les raccords ne peuvent pas être utilisés sur des structures métalliques. Le seul manque de filetage est tout à fait conditionnel, car le prix du remorquage, qui crée un poste de dépense supplémentaire, est insignifiant.
Spécifications techniques

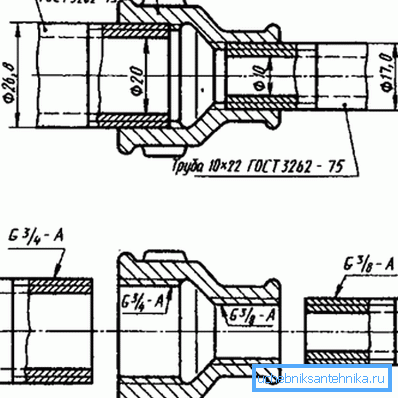

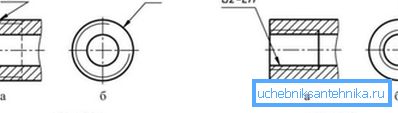

Considérons maintenant les paramètres principaux d’un filetage cylindrique de tuyau, qui sont régulés conformément à GOST 6357 81:

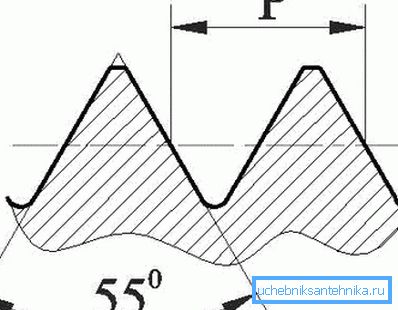

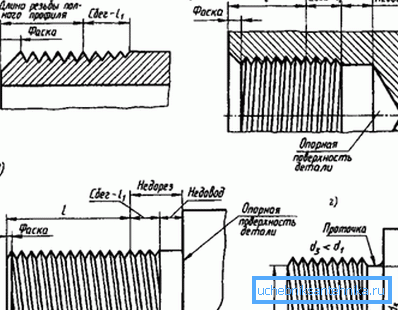

- Angle de profil. Dans cette variante de coupe, il est égal à 55 degrés.

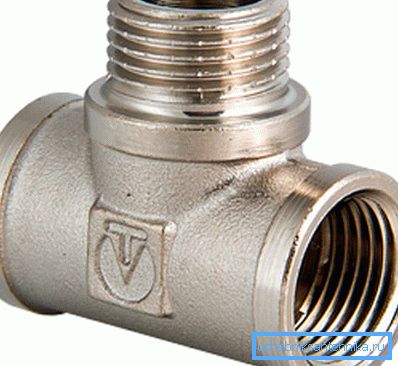

- Diamètre extérieur - la distance entre les deux points les plus élevés du profil fileté.
- Diamètre intérieur - la distance entre les points les plus bas du profil fileté.
- Diamètre nominal - paramètre permettant de calculer la rigidité et le débit du tuyau. Il est noté en pouces et est lié à interne et externe comme suit:
| Diamètre nominal, pouces | Diamètre extérieur correspondant, mm | Interne correspondant, mm | |
| Valeur minimale | 1/16 | 7 723 | 7.142 |
| Valeur maximale | 6 | 163.83 | 162 351 |
Attention: lors du raccordement de la plomberie, le diamètre nominal est pris en compte. Les données restantes ne sont nécessaires que pour la fabrication de connexions filetées.
- Étape - le nombre de rainures hélicoïdales par pouce. Peut prendre des valeurs: 11, 14, 19 ou
Contrôle
La précision de la géométrie du fil est contrôlée de deux manières:

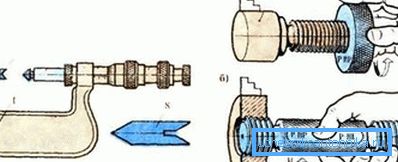

- Calibre. Un blanc avec des paramètres ajustés est pris et vissé sur un nouveau filetage ou vissé s'il s'agit d'une connexion interne. Si des défauts et des anomalies sont détectés, l’ébauche n’atteindra pas la fin du produit.
- Modèle. Dans ce cas, le cas est limité par le fait qu’une plaque plate est appliquée sur le filetage et que s’il n’ya pas d’espace vide, le produit est alors considéré comme apte.
Astuce: si nécessaire, une vérification rapide est recommandée pour utiliser un modèle. Un contrôle de même calibre, bien que plus précis, peut considérablement retarder le processus.
Méthodes de coupe
Il y a deux manières de fileter:
Mécanique

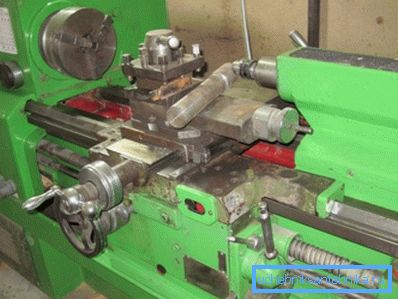

Mis en œuvre à l'aide d'équipements de machines spéciales:
- Dans la cartouche, placez la billette d'acier.
- Fixez la fraise sur l’étrier et ajustez-la au profil d’angle souhaité. Outil pour jeu de coupe externe perpendiculaire à la pièce et pour parallèle interne.
- Nous démarrons la voiture et contrôlons la coupe.
La machine prendra un produit de toute complexité, vous permettra de faire le travail rapidement et efficacement, sans être toujours à portée de main. Par conséquent, vous devriez envisager une autre option plus simple.
Manuel

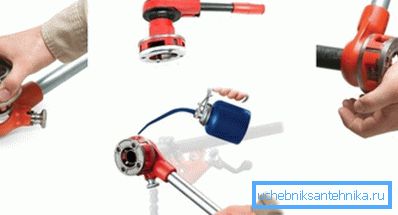

Chaque plombier qui se respecte a toujours une filière à vis ou à filière pour couper les filets extérieurs et un taraud pour les filières internes.
De tels outils vous permettent de réaliser vos projets dans toutes les conditions, il suffit:
- Installez des couteaux appropriés sur la matrice de vis à tube et les poignées de la matrice ou du robinet.
- Ensuite, moulez légèrement le bout du tuyau.
- Fixez l'outil sur ou dans le produit.
- Lentement et uniformément, faites défiler jusqu'à l'allée complète.
- Renvoyez la machine au fil fini.
Les deux méthodes nécessitent des compétences, mais elles sont assez abordables.
Conclusion
Une plomberie durable et de haute qualité est installée à l'aide de raccords filetés. C'est une méthode éprouvée qui n'a pas encore perdu sa pertinence.
Ci-dessus, nous avons analysé les paramètres techniques possibles d'un filetage de tuyau cylindrique conformément aux normes en vigueur. Il est également important que les gorges filetées nécessaires sur le tuyau puissent être réalisées indépendamment, à l'aide de la machine, de la matrice, de la matrice ou du taraud.
La vidéo de cet article vous fournira des informations supplémentaires qui ont une incidence directe sur le matériel présenté.
La connaissance des connexions filetées permet de les utiliser plus efficacement.
