Tuyau fileté - fabrication, application et caractéristiques

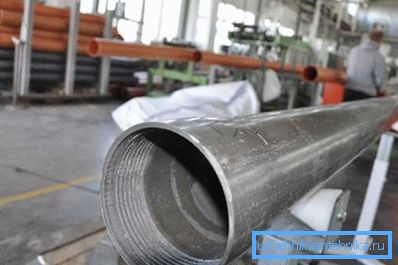

Pour connecter des tuyaux en métal en utilisant plusieurs méthodes, y compris le filetage. Il a fait ses preuves dans l'installation de vannes. Cet article sera consacré aux méthodes de coupe des filetages internes et externes du tuyau, ainsi qu’aux outils et aux dispositifs utilisés dans ce cas.
Types d'outils
Dans ce cas, nous nous intéressons au jeu de tuyaux.
Il consiste en:
- plusieurs plaques à vis, matrices et tarauds, destiné à couper des fils de différents diamètres;
- support pour la facilité d'utilisation;
- outils supplémentaires, y compris pince et pince.
Règles de coupe
Le processus est effectué selon un algorithme spécifique. Si les instructions ne sont pas respectées, la survenue d'un mariage ou la rupture d'un dispositif à filetage n'est qu'une question de temps.
Conseil: respectez les règles de sécurité lorsque vous travaillez avec des tarauds et des matrices, sinon vous pourriez vous blesser aux mains.
Les principales exigences applicables au processus et aux appareils:
- Il est interdit de couper avec un outil émoussé et défectueux.
- Une préparation préliminaire du tuyau en métal est requise, pour laquelle une couche de saleté, de rouille et de peinture est enlevée de la zone du futur filetage. Vous devez nettoyer la surface avant le métal.
- À partir de la fin du produit, il est nécessaire de retirer le chanfrein extérieur avec une meule ou une lime.
- Pendant le travail, un lubrifiant ou un fluide spécial doit être appliqué sur la surface de travail du tuyau et des couteaux. Il doit être appliqué avant le début des travaux et pendant le processus de coupe.

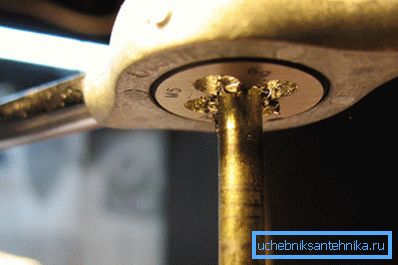

Utilisez le dé
Un filetage de filetage conventionnel est fabriqué à partir d'acier à outils trempé. Pour le filetage à l'intérieur, il y a des arêtes tranchantes, entre lesquelles des trous sont faits pour sortir la puce de l'extérieur. À l'aide de la plaque, il est possible d'effectuer le découpage nécessaire sur différents types de tuyaux en un temps relativement court.
Le processus est exécuté dans cet ordre:
- Fixez le tuyau en position verticale dans un étau ou un autre appareil.
- Retirez le chanfrein extérieur du tuyau nu.
- Insérer dans le support une matrice pour les tubes du diamètre souhaité.
- Graisser les couteaux et les tuyaux pour faciliter le travail.
- Aligner la plaque avec l'extrémité du tuyau strictement perpendiculaire à l'axe de celui-ci. Sinon, le désalignement de l'appareil entraînera la rupture du fil ou le changement de son diamètre. Et en fait, et dans un autre cas, ce sera considéré comme un mariage.
- Faites pivoter le support dans le sens des aiguilles d'une montre et coupez la pièce.
- Après plusieurs tours, déplacez la plaque vers l’arrière pour en retirer les copeaux.
Astuce: faites le travail en douceur, en évitant les secousses. N'oubliez pas de lubrifier périodiquement la surface du filetage et des incisives.
- Après le dernier tour, ramenez Lerka à la position initiale et repasser le fil.

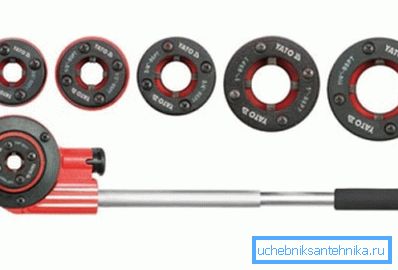

Nous utilisons la filière à vis
Il existe deux options pour le périphérique:
| Manuel | L'adaptation dans sa fonctionnalité est la même que la matrice, mais elle est plus moderne et polyvalente. Le kit comprend le support et des couteaux remplaçables, qui sont placés dans ses rainures, ce qui permet de changer les couteaux en peu de temps lorsqu'ils deviennent mats. De plus, la filière à vis nécessite moins d'effort lors de la coupe. Dans le processus de travail, la filière à vis nécessite moins d'effort pour créer un filetage. Il est plus facile et sûr de travailler avec l’appareil, car il existe des guides de précision dans le support. Des versions plus avancées de l'outil sont équipées de hochets, qui permettent de faire tourner le support dans un seul sens. Le filetage du tuyau s’effectue dans l’ordre suivant:
|
| Électrique | Dans ce cas, l'outil est équipé d'un moteur électrique qui permet au processus de filetage de s'effectuer très rapidement, sans effort et avec la meilleure qualité possible. Par conséquent, son prix sera plus cher que la version manuelle.Avant de commencer le travail, vous devez le fixer à la pince incluse dans le kit et appuyer sur le bouton "Démarrer". L'enfilage aura lieu dans quelques secondes. La commodité de l'équipement est qu'il n'est pas nécessaire d'utiliser un étau puissant pour la fixation, ce qui entraîne également la mobilité de l'outil pouvant être fixé au tuyau lui-même. |
Conseil: n'oubliez pas de lubrifier périodiquement la surface pendant le fonctionnement.

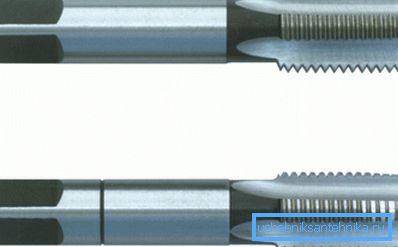

Utiliser le robinet
C'est ce qu'on appelle l'outil de coupe, qui est une vis durcie. Il comporte plusieurs rainures hélicoïdales ou droites longitudinales qui créent des arêtes coupantes. Le dessin consiste en une partie travaillante et une tige se terminant par un carré.
Pour sélectionner correctement le taraud, vous devez connaître le diamètre interne exact de la pièce. Pour le travail, vous aurez besoin de deux outils, le premier pour enlever les copeaux de coupe, environ 70%, et le second pour la finition des filets (30%).
Par conséquent, dans la première étape, traversez le diamètre interne avec un cône n ° 1, puis terminez le travail n ° 2. Dans le même temps, n'oubliez pas que le tuyau et le robinet doivent être lubrifiés avec un lubrifiant, par exemple de l'huile pour machine.
Causes du mariage
Des problèmes surviennent dans tous les travaux. Cependant, en ce qui concerne le filetage, le produit n’est plus utilisable. Les experts recommandent donc d’enfiler le plus soigneusement possible.
Nous examinons ci-dessous les principales raisons pour lesquelles le mariage peut survenir:
- Outil appliqué de basse qualité. N'oubliez pas que les outils de coupe émoussés ou rouillés peuvent endommager la pièce sans couper des filets de haute qualité.
- Sans lubrification, les bobines se briseraient et seraient souvent fissurées.
- Un effort physique important peut faire casser un fil.
- Le diamètre des matrices et de la filière à vis ne correspond pas au diamètre de la pièce.
Conclusion
Les raccords de tuyaux filetés sont depuis longtemps bien établis dans l'industrie de la construction. Leur utilisation en association de tuyaux vous permet de créer rapidement un système d'alimentation en eau, de gaz ou de chauffage. Lors de la fabrication du fil, n'utilisez que des outils de haute qualité et respectez la technologie utilisée. La vidéo présentée dans cet article vous aidera à trouver des informations supplémentaires sur ce sujet.
