Tuyau flexible en acier inoxydable: caractéristiques,

La plupart d'entre nous réfléchissons à la manière d'installer un système de plomberie dans un appartement ou une maison privée, de manière à ce qu'il ne prenne pas beaucoup de place et reste fiable. Dans cet article, nous vous dirons quels sont les tuyaux flexibles en acier inoxydable ondulé inoxydable, quelle est leur portée et quelles sont les caractéristiques de leur installation.

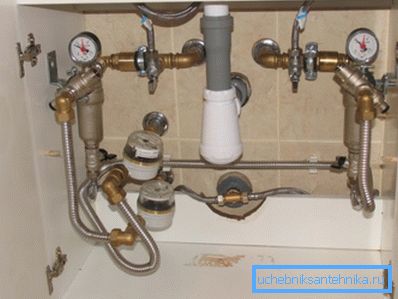

Les avantages de l'utilisation évidente

Caractéristiques d'utilisation

Tous les systèmes de canalisation d'eau et de gaz construits avec des conduites rigides constituent des communications potentiellement peu fiables qui, si elles sont mal installées et mal effectuées, peuvent couler dans l'un des joints. Par conséquent, l’installation de conduites d’eau rigides a toujours nécessité la nécessité d’une approche professionnelle de la mise en œuvre, avec l’utilisation de raccords et d’outils de haute qualité.

La situation a radicalement changé lorsque le tube ondulé flexible en acier inoxydable flexible est apparu sur le marché. Avec l’avènement de tels produits, la méthode d’installation et la méthode d’implantation de l’installation de leurs propres mains ont changé.

Le principal avantage des conduites flexibles par rapport aux analogues rigides est la possibilité de construire un système complet avec deux points de connexion, quel que soit le nombre de coudes. En même temps, un système d’alimentation en eau rigide avec deux points de connexion est, dans la plupart des cas, un tuyau droit.

Avantages clés

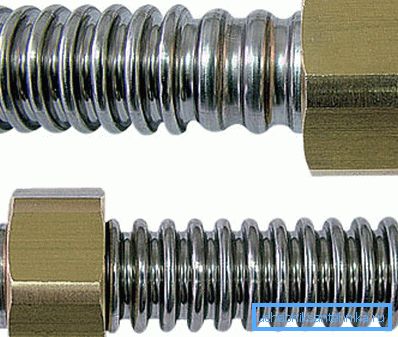

Dans les raccords photo

Parmi les principaux avantages des tubes en acier inoxydable ondulé, nous notons les propriétés suivantes:

  • la possibilité de changer la configuration du système pendant le fonctionnement, ce qui est impossible sur des conduites rigides;
  • la flexion des tuyaux en acier inoxydable à parois minces se fait à la main sans utiliser d'équipement de pliage spécialisé;
  • simplicité et facilité d'installation en raison du petit nombre d'éléments de connexion utilisés;
  • prix raisonnable du résultat final en raison du petit nombre de raccords utilisés;
  • la capacité d'effectuer des travaux d'installation des plombiers inexpérimentés;
  • capacité à travailler dans des conditions exigües (par exemple, dans les éviers de cuisine);
  • aspect esthétique du système fini.

Domaine d'application

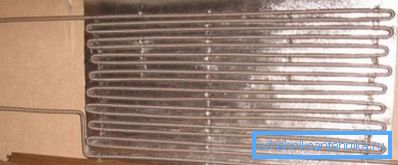

Radiateur fait maison de tuyaux ondulés

La conduite flexible en acier inoxydable à surface ondulée a été mise au point dans les années 80 de la vingtième branche. Depuis lors, elle a été utilisée pour la construction de systèmes de canalisations d'eau et de gaz à usage domestique.

Grâce à ces produits, il est devenu possible de construire des conduites dans des conditions où l’utilisation de tuyaux rigides en métal et en plastique est difficile, voire impossible. De plus, un joint ondulé est utilisé dans les cas où la fuite du fluide transporté est inacceptable.

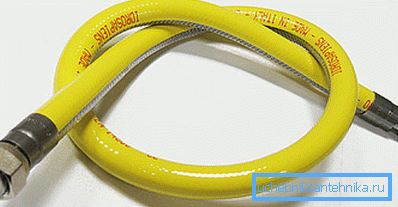

Raccord flexible pour une alimentation en gaz sûre

Par exemple, la distance entre un tuyau de gaz rigide et un poêle ou une chaudière de chauffage est petite, mais des raccords flexibles ont toujours été utilisés pour son passage. Il n'y a pas si longtemps, on utilisait pour cela un tuyau à oxygène qui, pour toute sa fiabilité, n'avait pas une durée de vie suffisante et était recouvert au bout d'un certain temps de microfissures par lesquelles le gaz pénétrait.

La solution au problème de la sécurité des connexions consistait à utiliser des tubes ondulés en acier inoxydable.

Important: les connecteurs ondulés de haute qualité sont spécialement certifiés et leur utilisation est autorisée pour l'installation d'équipements de chauffage ou de cuisinières utilisant le gaz naturel.

Le raccord mobile est un autre domaine d'utilisation des conduites d'eau flexibles en acier inoxydable.

Par exemple, le transport de l'eau du mélangeur à l'arrosoir dans la douche ou la salle de bain est effectué sur un tuyau ondulé en acier inoxydable. Selon les statistiques, l’étanchéité d’une telle connexion de tuyaux avec un mouvement régulier de la pomme de douche est maintenue pendant au moins 5 ans, ce que vous conviendrez beaucoup.

Spécificités de la production

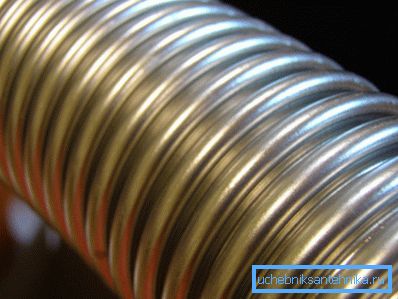

Anneaux de l'appareil

Les instructions relatives à la production de tuyaux en métal ondulé prévoient l’utilisation de nuances d’acier inoxydable AISI (SUS) 304. Ces alliages contiennent du nickel à 8% et du chrome à 18% du volume total.

Une telle composition de composants offre une résistance à long terme de l'alliage aux processus corrosifs et aux contraintes mécaniques dues aux propriétés de résistance accrues.

Le processus de production est le suivant:

  • la tôle d'acier inoxydable est découpée en rubans de la taille appropriée;
  • la section transversale du ruban a une forme semi-circulaire;
  • une ondulation est formée à partir d'une bande métallique avec un profil donné;
  • les joints sont bouillis par soudage TIG automatique;
  • une vérification au laser de l'intégrité de la couture est effectuée;
  • un traitement thermique à court terme (jusqu'à +1150 ° C) des ondulations est effectué afin de lui donner une flexibilité supplémentaire;
  • les raccords d'extrémité sont attachés;
  • un dernier test est effectué sur un banc d’essai avec un liquide sous pression.

En fonction de la modification et de la marque du fabricant, la distance entre les bagues centrales et leur épaisseur peuvent varier dans les limites technologiques indiquées dans les documents GOST 10705 et 15763.

Important: Les produits destinés à l’alimentation en gaz par rapport au métal sont recouverts d’un isolant polymère afin de former un composé diélectrique complet. Si, lors du choix d'un tuyau d'alimentation en gaz, vous avez acheté un produit de plus petites dimensions et que vous envisagez de construire un tuyau supplémentaire, le raccordement des raccords doit être isolé avec du ruban adhésif.

Paramètres de produits finis

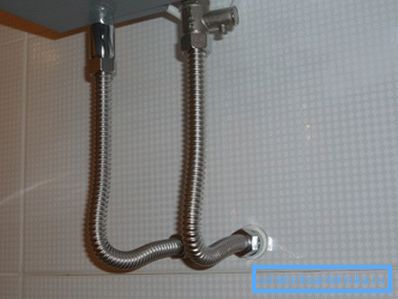

Alimentation en eau flexible

La plupart des fabricants de tuyaux ondulés en acier inoxydable fournissent des produits sur le marché avec les paramètres suivants:

  • épaisseur de paroi de 0,25 à 0,3 mm;
  • rayon de courbure minimum d'au moins 30 mm;
  • pression de service jusqu'à 65 bars;
  • pression maximale à court terme jusqu'à 200 bars;
  • température de fonctionnement maximale jusqu'à +100? С.

Caractéristiques du travail d'installation

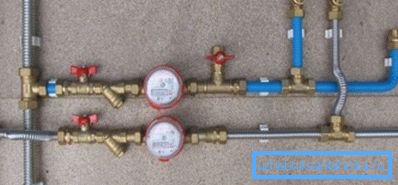

Exemple de travail d'installation

Les instructions d'installation utilisant des tubes ondulés spéciaux n'impliquent pas l'utilisation d'équipements spéciaux, tels que des pinces à sertir ou une machine à souder.

Pour établir une telle connexion de vos propres mains, vous aurez besoin d'une clé à fourche de taille appropriée. S'il n'y a pas de clé de la taille souhaitée, vous pouvez utiliser une clé à molette.

Les extrémités du tuyau sont équipées de raccords spéciaux en laiton, le plus souvent sous la forme d'un écrou borgne à filetage intérieur (femelle). L'intérieur du raccord est équipé d'un filetage et d'un joint torique en caoutchouc. Par conséquent, l’utilisation de câbles de remorquage ou de ruban adhésif n’est pas obligatoire.

L'installation consiste à visser un écrou borgne à l'extrémité d'un tuyau rigide avec un filetage externe. Le raccord est serré à fond, mais sans effort excessif, ce qui pourrait endommager la bague d'étanchéité. Après la fixation de l'un des raccords, le tuyau est déformé manuellement pour obtenir la configuration souhaitée, après quoi le deuxième raccord est vissé. (Voir aussi l'article Sertissage de tuyaux: caractéristiques.)

Important: les tuyaux en acier inoxydable ondulé flexibles pour l’eau ou le gaz sont réalisés par segments de longueur fixe. Par conséquent, il est toujours préférable de choisir un segment avec un petit surplus que de construire un tuyau court avec une pièce supplémentaire lors des travaux d'installation.

Conclusion

Nous avons donc examiné les principales caractéristiques inhérentes aux tubes ondulés en acier inoxydable. Il est temps de choisir la taille souhaitée et d'acheter le produit dont vous avez besoin pour effectuer une installation particulière.

Il y a des questions qui nécessitent des éclaircissements? Dans ce cas, regardez la vidéo dans cet article.
