Tuyau npvh: documents réglementaires et fonctionnalités

Quel devrait être le tuyau NPVH selon GOST R 51613-2000? Où ces tuyaux sont-ils utilisés? Comment sont-ils montés? Le matériel présente-t-il des caractéristiques à prendre en compte lors de l'installation? Essayons de trouver des réponses.

Nous étudions GOST

Surprise surprise

Nous sommes habitués au fait que lors de l’installation d’appareils sanitaires, les tuyaux en NPVH (polychlorure de vinyle non plastifié) sont principalement utilisés comme tuyaux d’égout. Dans le même temps, le système d'égout, interne et externe, est principalement autonome.

L’étude des documents réglementaires nous apportera une découverte inattendue: le GOST R 51613-2000 est la seule norme d’État régissant la fabrication des tuyaux en PVC. De plus, tout tuyau fabriqué conformément à celui-ci est un tuyau sous pression.

A propos, bien sûr, il n'y a pas d'obstacle à l'utilisation de conduites sous pression lors de la pose d'eaux usées à écoulement libre. La seule chose qui puisse confondre un client ou un acheteur potentiel est l’épaisseur excessive des murs et, par conséquent, pas le prix le plus modeste.

Les exigences

Le domaine d'application formulé par la norme est plutôt vague: les produits sont destinés au transport de l'eau, y compris de l'eau potable, ainsi que d'autres substances liquides et gazeuses. Évidemment, il n'y a pas d'obstacle à l'utilisation de tuyaux lors de la pose des égouts.

Alors, quelles règles les tuyaux en PVC des eaux usées doivent-ils respecter?

• La plage de température de travail est comprise entre 0 et +45 degrés. Arrêtez, la confusion a déjà commencé. Pourquoi, alors, un magasin de tuyaux a-t-il une plage de températures beaucoup plus large? Mot clé - tête de pression. Lorsque la pression augmente, le plastique devient plus fragile au froid et ductile lorsqu'il est chauffé.

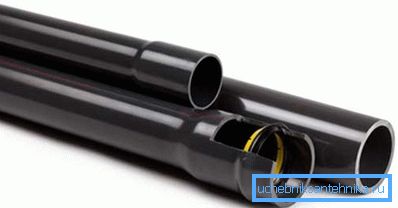

• Les options suivantes pour la fabrication de tuyaux:

• Sans prise.
• Avec une douille pour le collage.
• Avec une cloche sous le joint en caoutchouc. Lors de l'assemblage des systèmes d'égout à écoulement libre, on utilise généralement un tel procédé de raccordement.

• Le diamètre nominal prescrit par la norme peut aller de 10 à 315 mm avec une épaisseur de paroi de 1,5 à 23,2 mm. Chaque taille standard correspond à plusieurs variantes du SDR (relation dimensionnelle standard). Plus le SDR est petit (il est calculé en fraction avec un diamètre au numérateur et une épaisseur de paroi au dénominateur), plus la pression de travail de la conduite de refoulement est importante.

Nous donnons la dépendance de la pression maximale de travail sur l'épaisseur de paroi et le SDR au plus populaire pour les systèmes d'égouts avec un diamètre nominal de 110 mm:

• Les produits sont fabriqués dans des longueurs d'au moins 4 mètres et d'au plus 12 mètres.

A propos: comme convenu avec le client, la longueur peut être réduite ou (si le problème de transport est résolu) est augmentée.

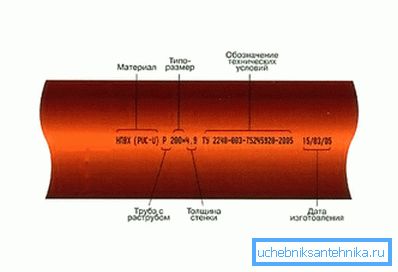

Comment les tuyaux de pression d'égout en PVC-U et les autres tuyaux en PVC sont-ils marqués?

La désignation doit contenir:

1. Trompette de mot;
2. Le matériau à partir duquel il est fabriqué (PVC-100 pour le chlorure de polyvinyle, conçu pour résister aux contraintes maximales dans les parois des tuyaux de 10 MPa et PVC-125 à 12,5 MPa);
3. Type de prise de courant (en son absence - non indiqué);
4. SDR;
5. Dash;
6. Diamètre nominal;
7. Épaisseur du mur;
8. Rendez-vous (à boire ou technique);
9. Le nom de la norme.

Ainsi, le tuyau avec marquage NPVH 125 R SDR17 225x13.4 potable GOST R 51613-2000 est un produit conçu pour résister aux contraintes maximales dans les parois de 12,5 MPa; équipé d'une cloche sous le joint en caoutchouc; ayant un rapport entre le diamètre et l'épaisseur de la paroi de 17, avec un diamètre de 225 et une épaisseur de paroi de 13,4 mm; destiné à l'eau potable.

Caractéristiques spéciales

Que faut-il prendre en compte lors de la préparation des eaux usées avec ses propres mains à l'aide de tuyaux et de raccords en PVC?

Le PVC est un matériau plutôt fragile. Les tuyaux ne doivent pas être installés avec des tensions et des coudes; les coups forts dans le processus de travail sont également inacceptables.

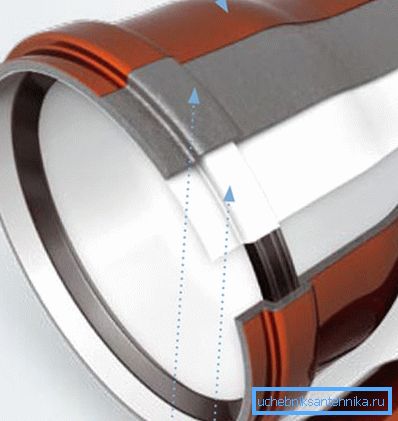

Contrairement à la fonte, le PVC saute et même amplifie les sons. Vider l'eau des toilettes jusqu'au sommet des voisins sera bien entendu dans le silence nocturne. Une partie du problème est résolue dans le système dit d'assainissement silencieux: la structure multicouche et l'épaisseur de paroi accrue atténuent bien le bruit.

La résistance aux températures élevées est limitée même dans les égouts à écoulement automatique. Lorsque vous rincez les radiateurs pendant les hivers rigoureux, lorsque la température du liquide de refroidissement atteint le maximum stipulé par le SNiP 95C, il est préférable de ne pas vider l'eau du radiateur dans le tuyau d'égout en plastique.

Astuce: si vous n’avez plus nulle part où le réinitialiser, une simple astuce vous aidera. Dirigez le jet dans le bain et ouvrez l'eau froide. Le mélange qui tombe dans le système d'égout aura une température sécuritaire.

Que pouvez-vous conseiller comme fixateur de plomberie pour le PVC?

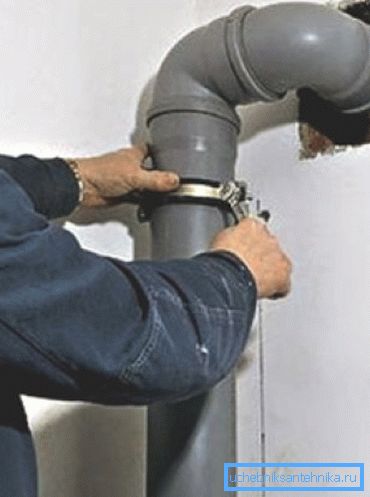

• Lors de l'installation des colonnes montantes, les tuyaux et les tuyaux de compensation doivent être fixés avec des colliers sous le cou.. L'alternative consiste à sceller la prise au plafond.

• Lors du montage des connexions de la prise, il est nécessaire d’appliquer une bande de mastic à la silicone sur la surface intérieure de la prise, en face du mastic.. L'instruction est liée au fait que le caoutchouc se dessèche avec le temps et perd son élasticité; le mastic empêchera les fuites.
• Les sections horizontales sont fixées avec des suspensions ou des colliers avec un pas d'au plus 10 diamètres: 50 cm pour un tuyau de 50 mm, etc.. Avec une marche plus large, le tuyau peut s'affaisser en 2-3 ans, créant des sections avec une contre-pente.
• Couper le plastique est préférable avec une scie à métaux ou une meuleuse avec une molette. Une scie à métaux à grandes dents laissera des bavures grossières et, avec négligence, elle risque de fendre le tranchant.

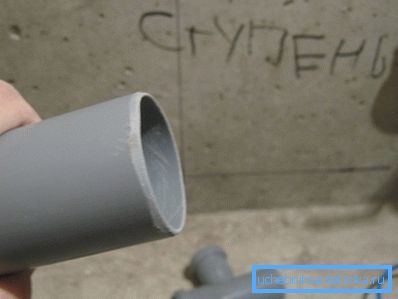

• Avant d'insérer un tuyau coupé en place dans la prise, assurez-vous de retirer le chanfrein de l'intérieur et de l'extérieur.. Cela réduira les efforts requis pour l'assemblage et évitera les blocages à l'avenir.

Conclusion

Nous espérons que nos recommandations aideront le lecteur à choisir et à installer lui-même des équipements sanitaires. Comme d’habitude, vous trouverez des informations supplémentaires dans la vidéo de cet article. Des succès!
