Tuyau ondulé à double paroi: portée et paramètres techniques

La construction de bâtiments résidentiels, de bâtiments industriels et publics, d'hôpitaux, de jardins d'enfants et de bâtiments publics (cinémas, salles de sport, magasins, bars, restaurants) n'est pas complète sans la mise en place de systèmes de communication souterrains et de surface nécessitant un tuyau flexible HDPE / LDPE ondulé à double paroi.

Cette protection est utilisée pour les câbles et les fils électriques, les lignes de radio et de communication (téléphone, Internet). Elle peut être recouverte de terre, bétonnée ou montée à la surface des murs et des plafonds. Ils sont souvent appelés canaux. Ci-dessous, nous vous parlerons du tuyau lui-même et de ses méthodes d'installation, ainsi que de la démonstration vidéo de cet article.

HDPE / LDPE

Explication L'abréviation PND signifie polyéthylène basse pression et polyéthylène haute pression - respectivement LDPE. Il existe également une pression moyenne PE avec l'abréviation PSD.

PE comme matériau

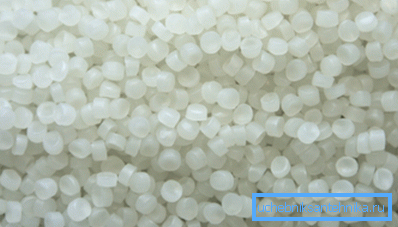

• Le polyéthylène (PE) ou un polymère thermoplastique d'éthylène, est un composé organique se présentant sous forme de granulés d'une taille de 2 à 5 mm pour la transformation. On peut l'appeler le type de plastique le plus répandu au monde.. PE a d'excellentes propriétés d'étanchéité et diélectriques, résistant au gel, résistant aux chocs, adoucit à une température de 80? jusqu'à 120 ° C On le confond souvent avec le cellophane, mais ce dernier est un matériel végétal.
• Le PE est un matériau combustible, mais il ne réagit pas aux composés alcalins de toute concentration et aux solutions de sels basiques, acides et neutres, d'acides organiques et inorganiques.. Ces indicateurs, ainsi que leur résistance à l’eau, rendent le canal de câble, qui est le tuyau à double paroi HDP / LDPE, presque indispensable pour l’installation d’électrification, de communications radio et de communication.

Différences entre HDPE et LDPE

Du polyéthylène basse pression (PEHD) ou du PE haute densité (PVP) est formé à une température de 120 ° C-150 ° C, avec une pression inférieure à 0,1-2 MPa avec des catalyseurs de Ziegler-Natta. Dans ce cas, la polymérisation est effectuée en suspension par le mécanisme de coordination des ions, dans lequel le produit est un produit ayant un poids moléculaire de 80000 à 300 000 (moyenne en poids) et un degré de cristallisation de 75 à 85%.

Du polyéthylène à moyenne pression (PSD) ou du PE haute densité (PVP) est formé à une température de 100 à 120 ° C, avec une pression inférieure à 3,0 à 4,0 MPa avec des catalyseurs de Ziegler-Natta. Le produit tombe hors de la solution, comme les flocons, où le résultat est un produit avec un poids moléculaire de 300 000 à 400 000 et un degré de cristallisation de 80 à 90%.

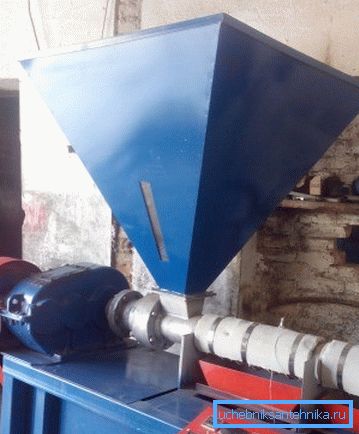

Du polyéthylène haute pression (PEBD) ou du PE haute densité (PVP) est formé à une température de 200-260 ° C, avec une pression inférieure à 150-300 MPa, où le peroxyde organique ou l'oxygène agit comme initiateur. Le processus se déroule dans un réacteur tubulaire ou autoclave, où la réaction est effectuée par un mécanisme radical. La sortie est un produit avec un poids moléculaire de 80000-300000 et un degré de cristallisation de 50-60%.

Note Il convient de garder à l’esprit que la définition du polyéthylène comme matériau de haute, moyenne ou basse pression ou haute densité peut être qualifiée de rhétorique. Souvent, le matériau a le même poids moléculaire et la même densité - fondamentalement, tout dépend de la structure et de l'épaisseur du produit fini. Ainsi, les tuyaux en LDPE sont généralement minces et rugueux au toucher, et le LDPE est lisse et visqueux lorsqu'il est étiré, et son prix est bien sûr plus élevé.

Application

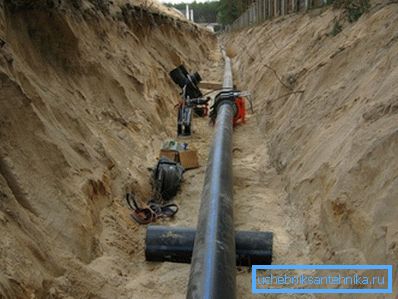

Les tuyaux en polyéthylène basse pression sont utilisés pour les conduites sous pression et les conduites sans pression, par exemple pour l’installation d’eaux usées dans la construction industrielle et civile et (dans certains cas) pour l’alimentation en eau. La seule exception concerne peut-être l'industrie chimique, où le PE haute pression est utilisé pour les égouts.

L’installation de ces conduites peut être réalisée en soudant les tuyaux ou en raccordant l’embase à l’aide d’un scellant en caoutchouc. Cette deuxième méthode est bien connue de la plupart des résidents qui ont dû faire face à des réparations à la maison ou même les faire avec leurs propres mains.

Pour les eaux usées domestiques, on utilise du PEHD d’un diamètre de 50 mm et de 100 mm et, dans certains cas, de 32 mm (pour les machines à laver et les lave-vaisselle) et de 150 à 200 mm (pour le réseau d’égouts municipaux).

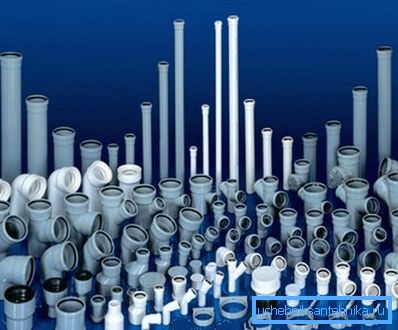

Pour raccorder des tuyaux en PEHD, découpler, tourner, passer à un autre plan et pour changer le diamètre, on utilise des raccords de différentes configurations, fabriqués dans un matériau homogène avec des joints en caoutchouc.

Pour les conduites d’eau à basse pression, où l’alimentation est réalisée à l’aide d’hydrophore ou d’une pompe immergée, utilisez des conduites en PEHD d’un diamètre de 32 mm. Pour leur assemblage sont utilisés des raccords rotatifs, droits et réducteurs pour le raccordement à compression.

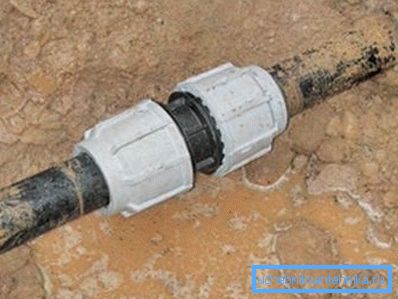

Les tuyaux PE haute pression sont utilisés pour les conduites d’eau, comme tubage pour les puits artésiens et les puits de sable, ainsi que comme éléments fixes pour la formation de trous technologiques dans le béton monolithique. L'assemblage de tels tuyaux est effectué à l'aide de raccords à compression - c'est la méthode la plus simple qui ne nécessite pas d'outils spéciaux.

Il peut également s'agir d'un soudage bout à bout, où les extrémités des fragments réunis sont chauffées. La troisième méthode implique l’utilisation de couplages par électrofusion en polyéthylène, à l’intérieur desquels se trouve un électrospiral.

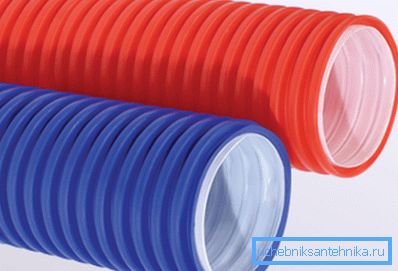

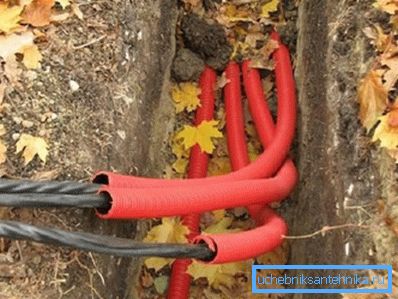

Pour l'installation de câbles non blindés dans les tranchées, ainsi que pour le câblage dans la pièce, un tuyau PND / LDPE à double paroi est utilisé. La couche supérieure ondulée est constituée de PE basse pression et la couche interne lisse en PE haute pression.

Conclusion

Les tuyaux PND et PVD sont aujourd'hui les plus courants dans l’organisation des communications pour les bâtiments publics, résidentiels et industriels. Pour l'installation de chaque modification a ses propres instructions données par le fabricant.
