Tuyau ondulé en plastique pvc pour travaux électriques

Lors de la pose externe ou interne de réseaux à faible courant et de câbles d'alimentation, il est important, pour assurer un fonctionnement sûr et ininterrompu, d'assurer une protection fiable du câble d'alimentation contre l'humidité et les dommages mécaniques externes.

Dans ce cas, le moyen de protection le plus approprié est un tuyau ondulé flexible en polychlorure de vinyle rigide, dont l’utilisation permet de résoudre plusieurs problèmes à la fois.

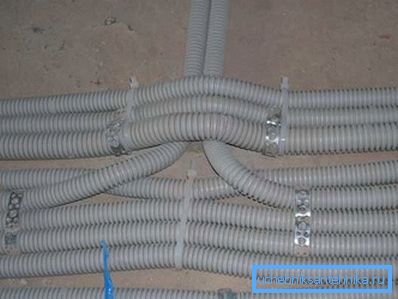

Pose de câbles électriques dans des manchons ondulés.

L'utilisation de tuyaux ondulés dans la construction individuelle

Afin de se faire une idée du bon fonctionnement d’une installation électrique, cet article aborde les principaux aspects de l’utilisation d’un tuyau ondulé en plastique lors de la pose de lignes de câbles domestiques.

En outre, une instruction étape par étape sera présentée ici. Elle décrit la technologie de pose du câble dans un manchon de protection ondulé à l’aide d’une sonde à fil.

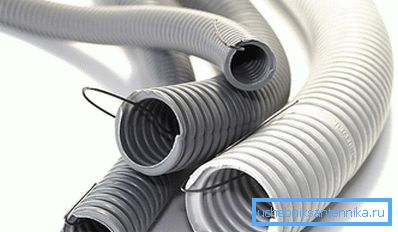

Tuyaux électriques ondulés de différents diamètres.

Spécifications techniques

Il convient de noter tout de suite que ce type de produit a été spécialement conçu pour la pose de réseaux électriques. Par conséquent, les propriétés physiques et les caractéristiques techniques de base des tuyaux ondulés en PVC sont parfaitement conformes à tous les codes de la construction et à la réglementation en matière de sécurité incendie.

  1. Le PVC dur n'est absolument pas affecté par l'humidité et la plupart des environnements corrosifs, résistant aux rayons UV, ne vieillit pas avec le temps et ne se dégrade pas sous l'influence de l'ozone., par conséquent, il peut être utilisé pour des travaux internes et externes.
  2. La plage de température de fonctionnement de fonctionnement est comprise entre -20 ° C et +80 ° C.
  3. Le PVC est un matériau auto-extinguible., qui ne prend pas en charge la combustion indépendante, il peut donc être utilisé pour l'installation de câblage électrique, à la fois dans des bâtiments en bois et dans des bâtiments en brique.
  4. La résistance d'isolement minimale à une tension de 500 V est de 100 mΩ et l'indice de rigidité diélectrique est d'au moins 2 kV., cela vous permet de l'utiliser dans des installations électriques avec une tension allant jusqu'à 1000 V.
  5. En fonction du type de tuyau, la résistance nominale à la compression est la suivante: pour une série légère 320 N / 5 cm, pour une série lourde - 750 N / 5 cm et pour un tuyau très lourd - 1250 N / 5 cm.

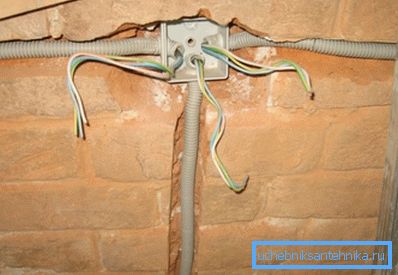

Installation correcte des communications électriques dans un mur prédécoupé dans le mur.

Faites attention! Le tube ondulé est livré au détail enroulé en bobines de 50 à 200 m de long, et son prix dépend principalement du diamètre extérieur. La couleur la plus souvent utilisée est le gris clair (RAL 7035), mais il existe également d'autres couleurs (noir, orange).

Sélection du diamètre

Dans les constructions individuelles, on utilise le plus souvent des manchons en plastique ondulé avec un diamètre extérieur compris entre 16 et 63 mm. Le choix du diamètre souhaité doit être effectué conformément au tableau 1 ci-dessus, en fonction du nombre et de la section des fils utilisés.

Table1.

La section du fil, mm?. Nombre de fils, pcs Diamètre extérieur du tuyau, mm.
1,5 2/3/4/5 16/16/20/20
2,5 2/3/4/5 16/16/20/25
4 2/3/4/5 20/20/25/25
6 2/3/4/5 20/25/32/32
10 2/3/4/5 25/32/32/40
16 2/3/4/5 32/32/40/40
25 2/3/4/5 32/40/50/50
35 2/3/4/5 40/50/50/63
50 2/3/4/5 50/50/63/63
70 2/3/4 50/63/63
95 2/3 63/63
120 2 63
150 2 63

Faites attention! Conformément aux données du tableau, on peut en conclure que les caractéristiques physiques d’un tuyau en PVC ondulé de 16 mm permettent de l’utiliser pour la pose de deux ou trois fils métalliques d’une section de 1,5 à 2,5 mm?.

Supports en plastique à clipser pour montage mural.

Champ d'application

Conformément à la pratique consistant à utiliser des manchons ondulés dans des constructions individuelles, lorsque vous effectuez des travaux électriques avec vos propres mains, vous devez suivre les règles suivantes pour le choix optimal du diamètre extérieur.

  1. Installation dans les tuyaux de l'installation électrique des lampes de mur et plafonniers - D = 16 mm.
  2. Raccordement des interrupteurs et des prises consommateurs - D = 20 mm.
  3. Pose de câbles dans les tuyaux en plastique entre le panneau électrique et les boîtiers de distribution - D = 25 m.
  4. La connexion du tableau électrique principal avec le tableau - D = 32 mm.
  5. Pour la pénétration des plafonds de plafond et interfloor, en fonction du nombre de fils, un diamètre de tuyau de 40 à 63 mm est sélectionné.
  6. Pour la pose de réseaux coaxiaux, à fibres optiques et à câbles téléphoniques, il est possible d’utiliser un manchon ondulé d’un diamètre de 16 à 25 mm.

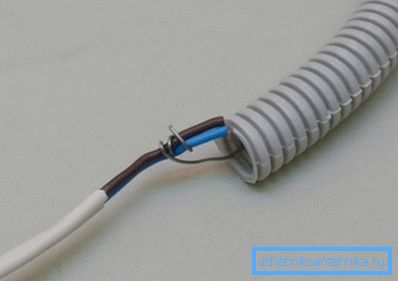

La photo montre la méthode de fixation de l'extrémité du fil à la sonde avant de serrer le manchon.

Technologie de pose

Le plus souvent, un manchon en plastique ondulé est fabriqué avec une sonde, c'est-à-dire avec un mince fil métallique élastique, qui est situé dans sa lumière interne sur toute la longueur.

La présence de la sonde accélère considérablement le travail électrique et simplifie le serrage du câble dans un tuyau ondulé flexible.

  1. Avant de serrer le câble, mesurez la quantité nécessaire du manchon ondulé et coupez-le soigneusement sans couper le fil de la sonde.
  2. À la place de la coupe, dissolvez les extrémités des ondulations dans différentes directions et coupez le fil à l'aide de pinces coupantes, en pliant ses extrémités à l'extérieur des bords du tuyau, pour l'empêcher de tomber à l'intérieur.
  3. Attachez un câble électrique à une extrémité de la sonde, redressez le manchon et, avec un mouvement doux sur le fil, serrez le fil sur toute sa longueur dans un tube ondulé.
  4. Fixez les extrémités du fil à l’aide de nœuds ou de colliers de serrage en plastique à l’extérieur du manchon ondulé, en évitant qu’ils ne tombent à travers la lumière interne.
  5. Placez le tuyau en plastique avec le câble serré à l'intérieur dans le prédécoupeur ou fixez-le au mur à l'aide de supports en plastique spéciaux.

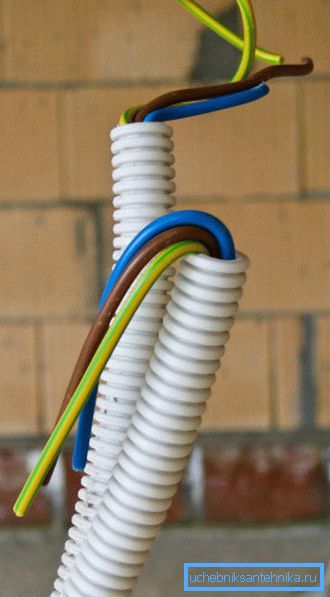

Fixer les extrémités du câble après avoir serré le tuyau flexible.

Conclusion

Après lecture de cet article, il apparaît clairement que l’utilisation de tuyaux ondulés en plastique flexible est une méthode universelle pour la pose de câbles de communication dans la construction de bâtiments en tous matériaux. Pour plus d'informations, vous pouvez regarder la vidéo dans cet article ou lire des documents similaires sur notre site Web.
