Tuyau pouce fil - caractéristiques et méthode de coupe
Les conduites d’eau en acier peuvent être raccordées non seulement par soudage, elles sont souvent utilisées pour ce fil. Sa qualité et sa relation avec l’axe du produit sont importantes lors de l’installation de systèmes. L'utilisation de matrices et de tarauds n'étant pas toujours pratique, elle est généralement coupée à l'aide d'un ciseau monté sur un tour.
Informations générales

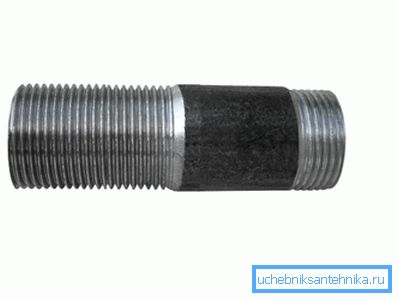

Il s’agit généralement d’une rainure hélicoïdale à pas constant et à section transversale constante. Il est appliqué sur la surface de pièces de forme cylindrique ou légèrement conique, par exemple, il peut s'agir de vis, de boulons, ainsi que sur la surface des pièces qui leur sont associées - écrous (voir aussi l'article Tuyau pour un sol chaud: comment choisir le type optimal et le poser correctement).
À la maison, nous rencontrons le plus souvent des filets de tuyaux cylindriques. Dans notre cas, avec la métrique, le pouce est également appliqué avec succès.
| Métrique | Ses caractéristiques principales sont le pas, c'est-à-dire la distance entre les dépressions ou arêtes, exprimée en mm, et le diamètre. |
| Pouces |
|
En conséquence, nous avons le formulaire suivant:
- 1 tuyau a un diamètre extérieur de 33,25 mm;
- 1/2 - 21,25 mm.

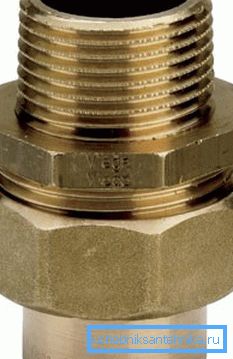

Le tuyau cylindrique en pouces selon GOST 6357 diffère de métrique avec ces nuances:
- les crêtes sont plus nettes;
- les sommets des fils sont légèrement arrondis.
Plus couramment utilisés dans les tuyaux de la vie quotidienne avec ces types de fils:
- O 1/2 et 3/4 ont 14 filets par pouce avec un pas de filetage de 1,8 mm;
- O 1, 1 1/4, 1 1/2, 2 - 11 fils par 1 avec un pas de 2,3 mm.
Fabrication
Ci-dessous une instruction de processus:
- Déterminer la hauteur. Pour ce faire, utilisez la jauge de fil, une règle ou un pied à coulisse fonctionnera également.
Astuce: vous devez mesurer la distance entre les sommets des fils du fil, puis diviser le résultat par le nombre de fils. Pour un fil de pouce, vous devez compter les fils qui entrent dans 1.
Il est généralement difficile d’obtenir un diamètre exact, mais le résultat sera satisfaisant.
- Couper le fil, pour lequel ils utilisent deux méthodes - avec leurs propres mains, ainsi qu'avec l'aide d'un tour. Dans le premier cas, l'opération s'accompagne de difficultés supplémentaires, particulièrement visibles sur les produits dont le diamètre est supérieur à 1.
Conseil: Les experts recommandent l’utilisation d’un appareil spécial (CLEP), composé d’un corps et de deux poignées, muni de peignes mobiles réglables pour la méthode manuelle. Grâce à eux, vous pourrez progressivement approfondir le profil souhaité.
Vous pouvez également utiliser des peignes interchangeables à profil incomplet ou complet. Le prix de tels outils est élevé, donc tout le monde ne peut les obtenir. Par conséquent, il faut mentionner le die ou leerku, qui peut aussi être coupé manuellement.
Lors de la rotation du porte-bague dans le sens des aiguilles d'une montre, il commence à se visser sur le filetage du manchon. Ce dernier est pré-fixé avec trois boulons.
Cet appareil présente un avantage indéniable: il n’ya pas d’arrêt dans le tuyau au stade initial de la coupe. Grâce au manchon monté sur le tuyau, il est possible de faire facilement des coupes métriques et des filets de tuyau.
Conseil: vous pouvez utiliser des bagues filetées de différents diamètres, ce qui facilite l'augmentation de la plage de coupe.
Si la coupe doit être effectuée par un titulaire sans rallonges ni autres appareils, la qualité s'avère généralement médiocre. Dans ce cas, vous pouvez ajouter des revêtements d'une longueur de 100 à 150 mm, réalisés sur un tour.
Méthodes de filetage en pouces
Manuel

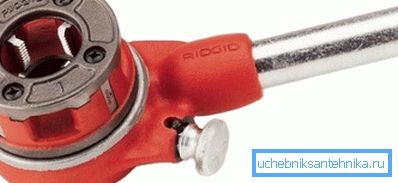

Si vous n’avez pas de tour à proximité ou si vous n’avez pas les compétences suffisantes, vous pouvez utiliser des outils manuels - un taraud pour le filetage interne et un dé pour le filetage externe.
- Fixez le tuyau dans un étau, insérez le robinet dans le tournevis et insérez la matrice dans le porte-matrice.
- Selon ce que vous voulez faire - insérez un robinet dans le tuyau et posez la plaque dessus.
- Faites tourner la manivelle du bouton ou du porte-matrice, vissez ou vissez l'appareil sur le produit.
Astuce: si nécessaire, le processus peut être répété plusieurs fois jusqu'à obtenir le résultat souhaité concernant la profondeur et la hauteur du profil.
N'oubliez pas également que la coupe à l'intérieur et à l'extérieur doit être effectuée de manière cohérente.
Mécanique
- Serrer le tuyau dans le tour de mandrin.
- Installez le couteau nécessaire dans l’étrier.
- Allumer la machine et chanfreiner dans ou sur le tuyau.
- Amenez l'outil sur la surface interne ou externe du produit et activez l'alimentation «filetée» en réglant au préalable la vitesse de l'étrier.
Vous pouvez également utiliser un taraud et mourir sur un tour en les fixant à l'avant ou à l'arrière de la poupée. Les experts recommandent de continuer à utiliser le couteau car, avec une qualification suffisante du retourneur, le résultat sera bien meilleur.
Conclusion
L'utilisation de filets permet de raccorder des tuyaux en acier sans utiliser de machine à souder. Grâce à cela, il est possible de créer des déconnexions rapides, d’accélérer le travail et de faire un effort minimum.
La vidéo présentée dans cet article vous aidera à trouver des informations supplémentaires sur ce sujet.
