Tuyau pour câblage électrique: installer des communications

Les tuyaux en plastique et en métal pour le câblage électrique sont utilisés presque partout. Cependant, le plus souvent, cette méthode d'installation est utilisée dans la formation du réseau électrique de la maison, dont les murs porteurs et les cloisons sont en matériaux combustibles. Ici, notre tâche principale est de protéger contre l’inflammation, et l’utilisation de canaux tubulaires nous donne l’occasion de fournir cette protection dans son intégralité.

Nous expliquerons ci-dessous pourquoi il est possible d’utiliser des câbles dans divers tuyaux et quels matériaux sont les mieux adaptés à ces fins.

Conseils de montage cachés

La nécessité d'utiliser des canaux tubulaires fermés pour la pose de câbles dans les murs, sous le plancher et au plafond s'explique par les considérations suivantes:

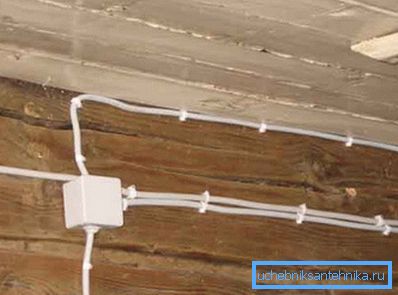

• Dans ce cas, l’essentiel est bien entendu de respecter les exigences de sécurité incendie. Dans les maisons en bois, ainsi que dans les constructions érigées en panneaux avec isolant combustible dans l’épaisseur des murs, tous les fils doivent être posés soit en acier, soit en plastique réfractaire.
• Deuxièmement, les tuyaux de câblage électrique dans une maison en bois protègent les conducteurs contre les dommages lors du retrait structurel dû au séchage naturel du bois.

Faites attention! Cela est particulièrement vrai pour les nœuds bout à bout, car à ces points, une charge inégale peut agir sur des zones très rapprochées du conducteur.

• Troisièmement, si le câble est posé sous le sol, un tuyau en acier ou en plastique rigide le protègera des dommages dus aux charges opérationnelles.

• Enfin, cette technique de montage facilite le changement de conducteur. Le tuyau en PVC pour le câblage électrique avec la sortie vers la boîte de jonction est très pratique pour la maintenance, et si nous ne sommes pas trop paresseux et que les conducteurs ne sont pas codés par couleur, il ne devrait pas y avoir de problèmes.

Comme vous pouvez le constater, les arguments en faveur de l'utilisation de tels détails sont amplement suffisants. Nous ne pouvons choisir que des modèles spécifiques en fonction des caractéristiques de leur fonctionnement.

Sélection de tuyaux

Variétés de plastique

En règle générale, pour l’installation de câbles cachés dans l’épaisseur des murs et parfois sur leur surface, on utilise des chemins de câbles en plastique ou en métal. Toutes les variétés utilisées présentent des avantages et des inconvénients et nous les analyserons en détail ci-dessous.

Les plus courants sont les modèles en plastique.

Pour leur fabrication, on utilise du polychlorure de vinyle (PVC), ainsi que du polyéthylène haute et basse pression (LDPE / HDPE).

• Les produits de chlorure de polyvinyle sont disponibles dans une gamme assez large.. La masse principale est constituée de canaux d'un diamètre de 16 à 60 mm, mais dans certains cas, des tuyaux plus épais peuvent être utilisés. Ils se caractérisent par un prix abordable qui, associé à de bons indicateurs de résistance et de résistance à la chaleur, rend cette variété très populaire.
• Le tuyau en PEHD pour le câblage électrique peut également être utilisé lors de la finition de pièces avec des murs en matériaux combustibles (bois, gaines en plastique, etc.). Les surfaces en polyéthylène sont assez lisses, ce qui facilite le remplacement des conducteurs.

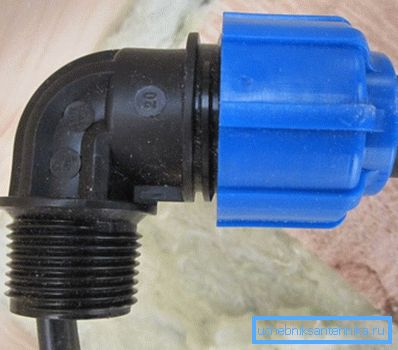

• Les raccords de plomberie standard sont couramment utilisés pour le montage de tels produits.. Le fait que l'étanchéité des joints ne soit pas nécessairement conforme accélère considérablement le processus d'installation: le tuyau en plastique se raccorde parfaitement au genou ou à la traverse à l'aide d'une douille et d'un manchon en caoutchouc.

Les principaux avantages des tubes en polymères technologiques sont leur faible masse, leur résistance à la corrosion et leur résistance suffisante dans la plupart des situations. De plus, le polyéthylène et le PVC sont des diélectriques, car le canal de câble peut être considéré en toute sécurité comme l'un des circuits isolants.

Produits en acier

Contrairement aux plastiques, les tubes en acier ont une masse importante, mais ils sont en même temps caractérisés par la plus grande résistance. De plus, les consignes de sécurité incendie recommandent vivement l’utilisation d’un tuyau en acier lors de la pose de câbles dans des bâtiments en bois.

Lors de la sélection et de l'installation de tels produits, il convient de suivre un certain nombre de règles simples:

• Le diamètre du tuyau doit garantir le libre acheminement de tous les câbles sans sceller les gaines isolantes.
• Les coudes et les spires du canal de câble tubulaire sont conçus de manière à empêcher l’accumulation de fils.

Faites attention! L'angle de rotation optimal - 90⁰. Si, sur le site, vous devez effectuer deux virages ou plus, la longueur du canal ne doit pas dépasser 5 m.

• La surface interne du tuyau doit être lisse, sans soudures ni bavures saillantes.
• Pour minimiser les risques de corrosion, il est intéressant de placer les tuyaux avec un léger biais vers le tableau de distribution.

Cependant, l’essentiel dans ce cas est d’assurer la sécurité électrique: l’acier est un bon conducteur car tous les canaux doivent être mis à la terre et l’état de l’isolation des fils doit être surveillé de près.

Cuivre et laiton

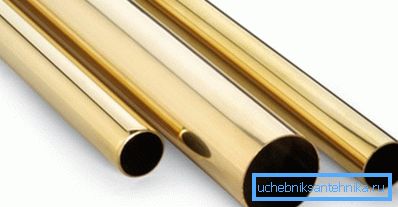

Le tube en cuivre / laiton à paroi mince est un excellent choix pour une installation dissimulée et pour le montage de fils sur la surface du mur.

Cette solution présente plusieurs avantages:

• Premièrement, ni le cuivre ni le laiton ne sont aussi sensibles à la corrosion active que les produits en acier. Bien sûr, avec le temps, une couche de patine se forme à la surface, mais elle ne dégrade que légèrement les propriétés de performance du canal.
• Deuxièmement, une large sélection de raccords vous permet de faire votre propre câblage à la main assez rapidement. Et les tubes à paroi mince peuvent généralement être pliés au rayon souhaité.

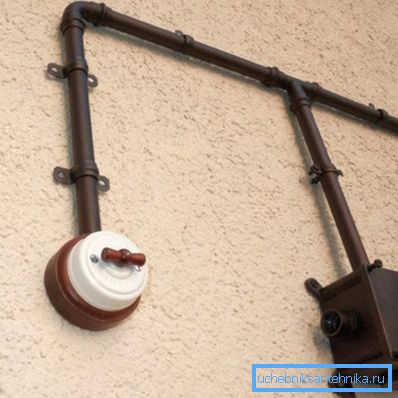

• Enfin, les tuyaux en cuivre ou en laiton, montés ouvertement et soigneusement polis, peuvent constituer une véritable décoration de l’intérieur, conçu dans un style vintage.

Cependant, cette solution n'est toujours pas universelle:

• Premièrement, ces métaux ont une bonne conductivité thermique, ils doivent donc être placés loin des tuyaux de chauffage. Sinon, le câblage risquerait de surchauffer et même de faire fondre l'isolant.
• Deuxièmement, les parois minces ne fournissent pas une protection fiable contre les dommages mécaniques: les tuyaux en acier et même les tuyaux en plastique de haute qualité seront plus solides que le canal en cuivre.
• Inutile de parler du coût de telles décisions: si vous recherchez une option économique, ni le cuivre ni le laiton ne vous conviendront certainement.

Ondulation technologique

Ci-dessus, nous avons envisagé l'utilisation de tuyaux ordinaires pour nos besoins. Cependant, il existe une option spécialement adaptée à la pose de câbles dans l’épaisseur du mur.

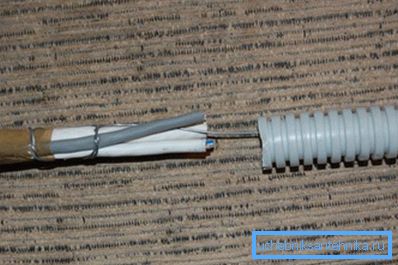

C'est un tuyau ondulé, qui peut être fabriqué à partir de différents matériaux:

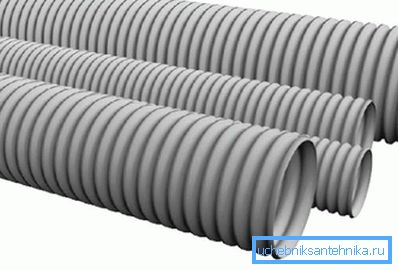

• Le PVC, HDPE ou LDPE ondulé présente tous les avantages du plastique. Sa surface nervurée augmente considérablement la résistance mécanique de l'ensemble de la structure.

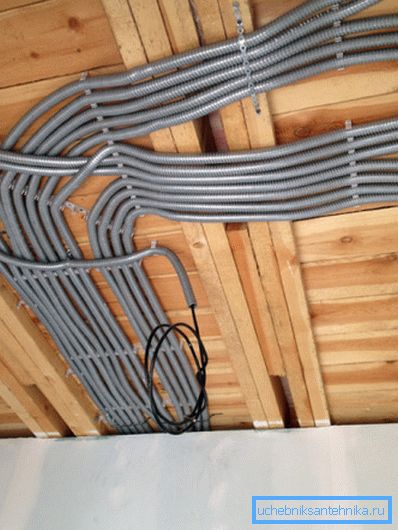

• La possibilité de courber les canaux sans outils spéciaux facilite et accélère considérablement le câblage des configurations complexes.
• Une large gamme de diamètres nous permet de choisir le canal dont la section transversale est optimale pour les conducteurs simples comme pour les systèmes entiers.
• Enfin, les tuyaux en métal ondulé constituent une excellente protection contre le feu. Pour être honnête, les polymères modernes ne sont que légèrement inférieurs au métal dans ce paramètre.

Conclusion

Lors de la disposition des communications cachées, les tuyaux les plus différents pour la pose d'un câblage électrique peuvent être utilisés. Et si, auparavant, seuls des produits en acier (très rarement du cuivre) étaient utilisés à cette fin, les modèles lisses et ondulés en polymères ou en composites métal-polymère constituent une excellente alternative.

La vidéo de cet article contient un certain nombre d'informations supplémentaires sur ces produits: tout d'abord, ils seront intéressants pour les électriciens débutants, mais un professionnel peut également trouver quelque chose de nouveau pour lui-même.
