Tuyau pour la chaudière - fabrication et installation

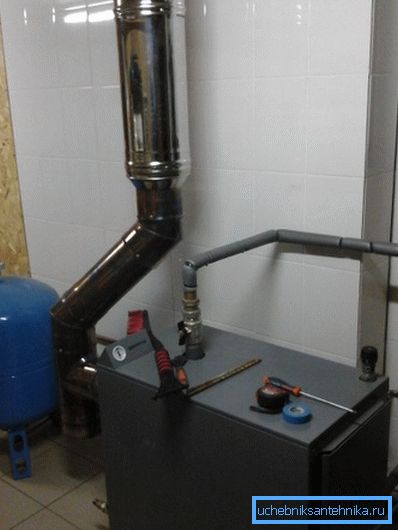

Lors de l'installation d'une chaudière de chauffage, un point important est l'installation de la cheminée et, que la chaudière fonctionne au combustible solide ou au gaz. La sécurité du système de chauffage et son efficacité en dépendent principalement. Dans cet article, nous examinons comment fabriquer un tuyau pour la chaudière et effectuer son installation.

Fabrication de tuyaux

Exigences de base

La présence du canal d'échappement est l'une des conditions les plus importantes pour l'utilisation de la chaudière. Il est nécessaire pour le retrait des produits de combustion toxiques vers l’extérieur. Il faut dire que, dans la plupart des cas, un tel tuyau est fourni avec une chaudière. Toutefois, dans certains cas, il peut être nécessaire de le fabriquer de manière indépendante, par exemple en raison de la configuration des locaux.

Il n’est pas difficile de fabriquer la structure, le plus important est de répondre à certaines exigences que nous examinerons ci-dessous:

• Le matériau de la cheminée doit être incombustible..
• La section minimale de la cheminée doit être d’au moins 250x250 mm. Le diamètre est calculé en fonction de la superficie de la cheminée de la chaudière;
• Les joints des éléments structurels doivent être scellés.. L'étanchéité est réalisée naturellement par des matériaux non combustibles.
• Si la conception comprend plusieurs sections, chaque section supérieure doit être placée en bas..

Connaissant ces règles, il n’est pas difficile de réaliser la cheminée ou la cheminée, seule chose dont vous avez besoin pour choisir le matériau de fabrication.

Matériaux

Il n'y a pas si longtemps, les cheminées étaient principalement en brique. Cependant, de nombreuses autres options sont apparues récemment. Ensuite, nous considérons le plus commun:

Fabrication

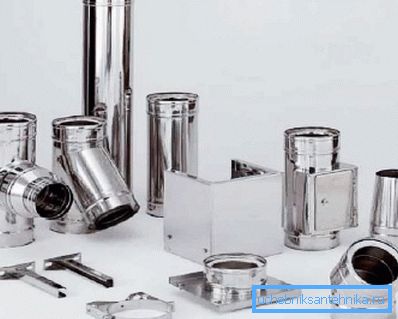

En fait, la fabrication de la cheminée consiste à préparer des tuyaux, qui sont ensuite assemblés en un seul système. Par conséquent, à ce stade, il suffit de calculer la longueur des tuyaux et de les couper. Après cela, vous pouvez procéder à l'installation.

Installation de tuyaux

Exigences de base

Il existe un certain nombre d'exigences importantes pour l'installation de cheminées et de conduits de fumée:

• Le canal de la cheminée doit être placé verticalement (la déviation maximale autorisée n’est pas supérieure à 30 degrés par mètre), et ne doit pas être rétréci ni étendu sur toute sa longueur.
• Le tuyau doit dépasser du faîte de la maison, ce qui empêchera les fuites d’air et garantira un dégagement de fumée de haute qualité. La hauteur dépend de l'emplacement de la cheminée:

• Si le toit est plat, le tuyau devrait s’élever d’un mètre au-dessus;
• Lorsque vous retirez la structure de l'arête par mètre, la hauteur au-dessus doit être d'au moins 0,5 mètre.
• Lorsque vous enlevez un tuyau à 2 ou 3 mètres de l’arête, vous pouvez l’affleurer.
• Si le toit est adjacent à un bâtiment plus élevé, la cheminée doit dépasser de son toit.

Il convient également de garder à l’esprit que la hauteur de tuyau minimale d’une chaudière à combustible solide ou à gaz est de 5 mètres.

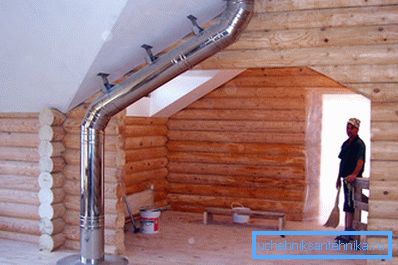

• En présence de coudes, la longueur des sections horizontales ne doit pas dépasser un mètre.

Faites attention! Si la cheminée est élevée à plus de 1,5 mètre au-dessus du toit, elle doit être fixée avec des entretoises.

Les allées

Tous les types de cheminées pour chaudières sont divisés en deux types:

• Extérieur - à travers le mur ou la fenêtre donnant sur la rue, puis passez le long du mur extérieur.
• Interne - la partie principale de la structure est située dans la maison. Sortie sur la rue par le chevauchement du grenier et de la toiture.

Dans tous les cas, le moment le plus difficile de l'installation est le dispositif de passage. Le fait est que la cheminée ne doit pas être adjacente à des matériaux combustibles (la distance doit être comprise entre 13 et 25 centimètres), car elle est chauffée à une température élevée, cela est particulièrement vrai pour les chaudières à combustibles solides. Mais en même temps, l’unité de passage doit être étanche à l’air.

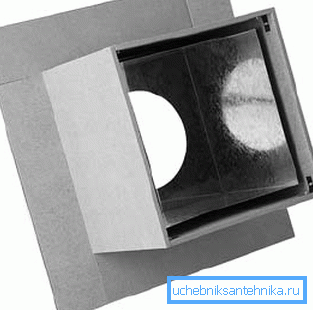

Pour résoudre ce problème, on utilise généralement un conduit, appelé aussi traversée. Cette construction peut être en acier ou en minérite. L'espace entre la boîte et le tuyau est rempli de matériau isolant - il peut s'agir de laine minérale, d'argile expansée ou même de sable.

Pour sceller le passage à travers le toit en utilisant une conception spéciale avec des tabliers. Les joints sont réalisés avec un scellant résistant à la chaleur. Le profilé mural adjacent au tuyau et au toit est généralement en cuivre, en acier ou en acier galvanisé.

Procédure d'installation

L'installation du tuyau vers la chaudière est effectuée dans l'ordre suivant:

• La première chose à faire est de marquer le plafond en fonction de la taille du profil de passage et de percer un trou dans le plafond de la taille souhaitée.
• Ensuite, une boîte de passage est insérée dans le trou.
• Ensuite, un tuyau est tiré à travers le tuyau de raccordement et amarré au tuyau de sortie de la chaudière. Ainsi, le caloduc de la chaudière reçoit un prolongement étroit sous la forme d’un système de cheminée. Le joint est scellé avec un cordon d'amiante.
• Après cela, l'installation du port d'accès dans la toiture. À ces fins, un système de ferme spécial peut être réalisé.
• À la fin des travaux, un tuyau externe passe par le tuyau de raccordement et est raccordé au tuyau de la partie interne de la cheminée.

Ici, peut-être, toutes les instructions brèves complètes pour l'installation de la cheminée. Après son installation, la structure doit être isolée et fixée à un pare-étincelles par le haut.

Isolation thermique

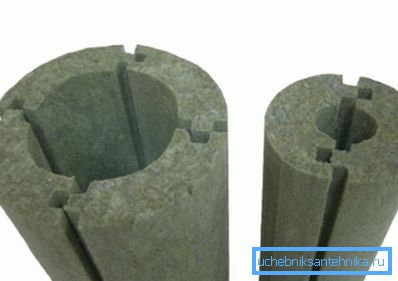

Un élément obligatoire de la cheminée est l'isolation thermique. Il empêche la formation de condensation. La laine minérale utilisée comme matériau isolant est simplement enroulée autour du tuyau.

L'isolant thermique doit être protégé par un boîtier, il est généralement en acier galvanisé.

Astuce! Afin de ne pas isoler thermiquement les tuyaux, il est possible de réaliser une cheminée en tuyaux sandwich spéciaux, qui ont initialement deux parois. Entre les murs se trouve un isolant thermique.

Erreurs majeures

Plus souvent, tous les débutants dans la construction de tubes de chaudière commettent les erreurs suivantes de leurs propres mains:

• Utilisez des matériaux non adaptés à la cheminée (amiante, aluminium).
• Lors de l'installation, ils permettent à la cheminée d'entrer en contact avec le plafond ou le toit, ce qui conduit à la carbonisation ou même au feu de matériaux (s'applique aux chaudières à combustibles solides).
• Connexions de tuyaux insuffisamment scellées, ce qui entraîne la pénétration de fumée dans la pièce. Cela peut être nocif pour la santé.
• Il en résulte une isolation thermique insuffisante de la structure - même le givrage du tuyau de la chaudière à gaz, en particulier lorsque la chaudière est utilisée de temps à autre, par exemple au chalet.

Entretien de la cheminée

Pour que le système d'extraction de fumée puisse traiter efficacement la tâche et servir le plus longtemps possible, il est nécessaire de procéder à sa maintenance de temps à autre:

• Avant chaque saison de chauffage, il est nécessaire d'inspecter la structure pour détecter toute trace de rouille, fissure ou autre défaut pouvant entraîner une dépressurisation du système et la pénétration de produits de combustion dans la pièce.

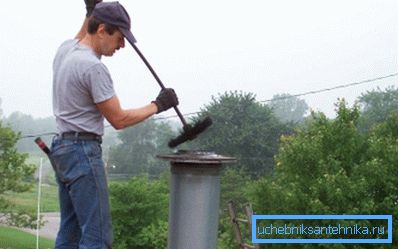

• Si la chaudière fonctionne au combustible solide, le système doit être nettoyé chaque année, sinon non seulement sa capacité diminuera, mais il y aura également un risque d'inflammation de la suie. Il n'est pas nécessaire d'effectuer un nettoyage mécanique, la procédure peut être effectuée en brûlant des composés chimiques spéciaux dans la chaudière.

Faites attention! L'inspection nécessite non seulement la cheminée, mais tous les autres éléments du système. Cela vous laissera du temps pour trouver et résoudre le problème. Par exemple, si la chaudière est en ébullition et que les tuyaux sont froids, il est fort probable que la pompe ne fonctionne pas ou que le filtre soit bouché.

Ici, peut-être, tous les principaux points de fabrication et d'installation de tuyaux pour la chaudière.

Conclusion

Le dispositif de cheminée de la chaudière nécessite une approche responsable, car la sécurité de tous les résidents de la maison en dépend. De plus, le respect de toutes les normes susmentionnées rendra le système plus efficace.

En ce qui concerne l'aspect technique de la question, alors faites la cheminée et effectuez son installation indépendamment sous le pouvoir de chaque maître de maison. À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
