Tuyau profilé 20x20 - une combinaison de grâce et de force

Les tubes anticorrosion à section carrée attirent l'attention par leur résistance accrue aux fluides agressifs et aux charges mécaniques. La conception ergonomique vous permet de gagner de la place lors de l'installation et de créer une variété de conceptions durables.

Détails du pipeline de profil

Le tube en acier inoxydable profilé 20x20 se distingue principalement par ses propriétés physiques et mécaniques. Ils ont trouvé leur application dans les secteurs de la chimie, du papier, de la pharmacie, de l'énergie et de l'automobile, de l'agriculture et de la publicité. La qualité des produits laminés dépend directement du respect de la technologie de production, du contrôle de la qualité, etc.

Cadre réglementaire

Compte tenu de la résistance à la corrosion et du procédé de fabrication, plusieurs normes peuvent être distinguées pour un pipeline en acier inoxydable carré:

• les documents principaux peuvent être considérés comme GOST 8639-68, GOST 8639-82 et GOST 30245-2003. Ils contiennent des informations de base sur les dimensions, les tolérances, le contrôle de la qualité, le poids, etc. Ces documents vous permettent également de connaître le poids approximatif. Par exemple, le poids d'un tuyau profilé 20x20x2 est égal à 1,075 kg / jauge linéaire. m;

• GOST 11068-81 - Le pipeline étant en acier résistant à la corrosion, il est formellement conforme aux exigences du présent document. La seule chose qui puisse confondre est la mention constante du terme diamètre dans le texte du document. En ce qui concerne la section carrée, il semble ridicule;
• Selon la méthode de production (laminée à chaud ou à froid), vous pouvez utiliser GOST 9940-81 (tuyau laminé à chaud) et GOST 9941-81 (laminé à froid).

Comment est le profil du pipeline

En règle générale, le tube profilé résistant à la corrosion 20 20 2 est en acier de construction austénitique (anticorrosion ductile) conforme à la norme DIN 2395.

Dans ce cas, 2 méthodes de production peuvent être utilisées:

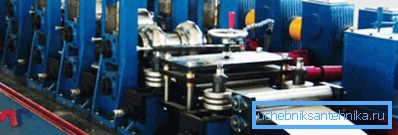

• soudé. L’instruction de fabrication ressemble à ceci: une bande d’acier infinie de largeur constante est coupée, puis pliée dans un tuyau de section transversale circulaire (les arêtes ne sont pas encore soudées), puis le soudage, le dénudage de la soudure sont effectués. Le profil transversal souhaité est obtenu en le faisant passer à travers les rouleaux. Dans ce cas, des contraintes internes apparaissent inévitablement dans le métal; pour leur élimination, le produit se réchauffe;

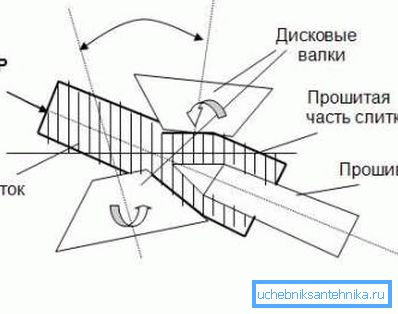

• dans le cas de la technologie sans soudure, la pièce est d'abord étamée puis passée à travers les rouleaux pour donner la forme en coupe souhaitée. Dans ce cas, les tubes ronds sans soudure peuvent servir de matières premières pour la production d’un pipeline carré. Cette méthode de production rend le produit final plus onéreux par rapport au soudage.

En ce qui concerne le coût du tube profilé entre 20 et 20, tout dépend de la méthode de production utilisée. Ainsi, un pipeline carré classique avec une section de 20x20x1 coûtera 221 roubles / 1 m Pour une construction à grande échelle, il est plus pratique de fonctionner avec le coût de la 1ère tonne d’acier laminé, auquel cas le coût sera de 382800 roubles / 1 tonne (le coût est de l’acier 08-12Х18/11).

Types de soudure

La production d'un tuyau en acier inoxydable à profil carré s'effectue de deux manières. Dans le premier cas, on utilise des bandes (flans) à partir desquelles des tuyaux sont tracés. Dans le second cas, les produits sont soudés à partir de tôles.

Il existe plusieurs types de soudage:

• TIG (électrode de tungstène dans un gaz inerte sans additifs);
• plasma avec TIG;
• courant haute fréquence;
• laser;
• faisceau d'électrons.

Le tube profilé 20x20x2 a un large domaine d’application, qui dépend directement du type de soudure. Le contrôle de qualité du soudage est effectué conformément aux normes GOST 3242 - 79 et GOST 30245-2003.

Faites attention! Le prix d'un tube soudé par des courants à haute fréquence est 10% moins élevé que celui des analogues avec soudage TIG. Dans le même temps, la résistance de la soudure est au même niveau.

Surface pour tous les goûts

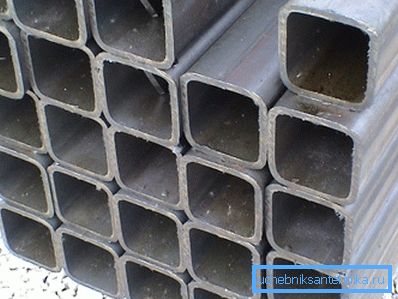

Le tuyau profilé est très esthétique du fait de sa surface, qui est:

• matte (Matt, finition Mill);
• brossé. Le degré de traitement a plusieurs niveaux jusqu’au plus lisse et porte les désignations Satin 180, 320 ou 400 Grit;
• miroir, qui dépend à nouveau du degré de polissage (miroir 400 ou 600).

Le marquage étranger des surfaces de tuyaux en acier AISI est quelque peu différent:

• 2B - matte;
• VA - miroir;
• 4N - poli.

La qualité de la finition de surface n'est pas affectée par les indicateurs de résistance. Si tout le travail est fait à la main, le choix parmi les options proposées devrait plutôt être fait en fonction de la visibilité des tuyaux. S'ils agissent en tant qu'éléments de l'intérieur, la surface doit être choisie en tenant compte du décor de la pièce.

Portée du pipeline de profil

Une petite section ne lui permet pas d'être utilisé comme éléments porteurs sous des charges sévères. Mais la rigidité de la section carrée est suffisante pour la perception de charges de magnitude moyenne. Les avantages d'un pipeline carré devraient inclure un poids relativement faible, par exemple, le poids d'un tuyau à profil 20x20x2 est d'environ 1,175 kg / bar. m

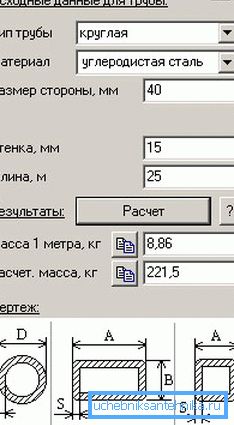

Faites attention! Le poids du tuyau dans les tableaux est moyen, mais en réalité cela dépend de la densité du matériau. Pour calculer avec précision le poids du pipeline, vous pouvez utiliser des calculatrices spéciales.

En ce qui concerne des exemples spécifiques d'utilisation d'un tuyau carré avec une petite section, nous pouvons donner les exemples suivants:

• pour la production de meubles (principalement à l'école et dans diverses institutions publiques);

• dans la construction de clôtures de différents types - comme cadre. Dans ce cas, la charge sur le métal est petite et vous pouvez utiliser de petites tailles;

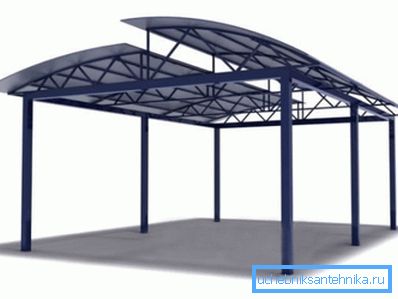

• pour la construction de divers hangars, lors de la construction dans un climat tempéré, il est nécessaire de prendre en compte l'effet de la charge de neige et le poids d'un mètre d'un tuyau profilé de 20x20x2 (1,175 kg / 1 m);

• Lors de la décoration de l'intérieur de la pièce, des tubes carrés peuvent être utilisés pour construire des étagères et des étagères élégantes.

Résumant

Un tuyau carré de faible section en acier inoxydable possède plusieurs propriétés importantes. Le plus important, c’est qu’outre sa haute résistance et sa grande rigidité, il présente également un excellent aspect et que sa résistance à la corrosion lui permet d’être utilisé dans presque toutes les conditions (voir également l’article Tuyau 60x40 mm - caractéristiques et poids).

De ce fait, un tel pipeline peut être utilisé à la fois à l'intérieur de la pièce et dans la construction d'un cadre pour des structures légères. La vidéo présentée dans cet article montre un exemple d'utilisation d'un pipeline de profil en tant que cadre pour une clôture.
