Tuyau profilé: comment déterminer la qualité du métal acheté

Un tube profilé est un métal creux à l’intérieur, ayant une configuration transversale carrée, rectangulaire ou autre (à l’exception de la circulaire). Ce type de métal est largement utilisé dans la construction moderne pour l'installation de structures de complexité variable.

Pour calculer divers paramètres d'ingénierie, il est nécessaire de connaître le poids exact du mètre courant du tube profilé. Les instructions données dans ce document expliquent en détail comment déterminer les différentes caractéristiques techniques de ces pièces.

Tuyaux profilés - un excellent matériau pour la conception de structures métalliques

Méthode de détermination du poids du métal profilé

Pourquoi avez-vous besoin de connaître cet indicateur

La masse du profilé est l’une des caractéristiques permettant de déterminer la qualité des produits achetés. Le mètre courant de rouleau métallique fabriqué selon GOST contient une certaine quantité de matériau, car la masse sera pleinement conforme à la valeur spécifiée dans ce document réglementaire (cette affirmation est également vraie pour les pièces usées).

Sinon, il y a violation du processus technologique, ce qui peut entraîner des pannes des structures métalliques lors de leur fonctionnement.

Tous les paramètres nécessaires sont spécifiés dans GOST.

La seconde raison pour laquelle il est nécessaire de déterminer le poids d'un tuyau profilé est de calculer les paramètres d'ingénierie des structures finies.

Connaissant la masse des pièces, un ingénieur ou un architecte expérimenté peut calculer:

  • les charges que la pièce utilisée pourra supporter lors de son utilisation dans des structures métalliques;
  • charges qu'elle exerce elle-même sur d'autres éléments d'un bâtiment ou d'une structure.

Et inversement, il est possible de calculer la quantité de matériau nécessaire à la construction en ayant une idée du nombre de mètres d'un tuyau profilé dans une tonne.

Faites attention! Lors du calcul de la masse finale des structures métalliques, il est nécessaire de prendre en compte le poids des pièces supplémentaires, qui incluent, par exemple, un système en forme de crabe pour des tuyaux façonnés et autres raccords similaires.

Sur la photo - les conséquences de calculs d'ingénierie incorrects.

Paramètres affectant cet indicateur

Tout d’abord, le poids du tuyau profilé dépend de la quantité de métal et de la marque nécessaires à sa fabrication.

Par conséquent, les facteurs qui affectent la masse sont:

  • configuration de la section transversale - carré, rectangle et ainsi de suite;
  • largeur de côté - les gros articles pèseront évidemment plus pour des raisons évidentes;
  • épaisseur de paroi partielle - plus ce paramètre est important, plus le détail sera difficile;
  • densité de matériau - L’aluminium, comme on le sait, est moins dense que l’acier au carbone; son poids sera donc inférieur à 1 mètre.
La masse de la pièce dépend de la taille

Calculer le poids du produit fini

Pour la fabrication de structures métalliques, on utilise le plus souvent des profilés de forme rectangulaire. En fonction de la taille du futur bâtiment ou de la future structure, des éléments de largeur comprise entre 20 et 100 millimètres sont utilisés (voir également l'article Profilé tube rectangulaire - dimensions et caractéristiques).

Naturellement, leur poids se trouve dans les répertoires de bâtiments correspondants.

Cependant, dans la pratique, cet indicateur n’est pas toujours égal au normatif, car il est influencé par d’autres facteurs intervenant dans le processus de production:

  • quel type de machine à rouler les tubes a été utilisé;
  • Quelle quantité d'impuretés l'alliage utilise-t-il pour fabriquer le métal?
  • quelles conditions environnementales (température, humidité) existaient au moment de la fabrication, etc.
La moindre violation de la technologie de production peut affecter les paramètres techniques.

Faites attention! Une petite déviation de la masse dans un sens ou dans un autre ne constitue pas une preuve de mariage. En outre, le prix des produits n'en dépend pas.

GOST prévoit certaines indemnités pour les fabricants. C'est dans ce cadre que la valeur que vous définissez devrait être.

Ainsi, afin de calculer les indicateurs techniques des structures métalliques produites, indépendamment de la présence de documents d'accompagnement et réglementaires, il est nécessaire de calculer vous-même les paramètres nécessaires.

Pour ce faire, définissez les paramètres suivants:

  • la longueur des pièces de profil acquises;
  • épaisseur de la paroi;
  • largeur des côtés.

Les valeurs obtenues sont substituées dans la formule suivante:

Mn = S * 2 * (A + B) * p, où:

  • Mp est la masse par mètre en kilogrammes;
  • S - épaisseur de la paroi en mètres;
  • A et B - largeur des côtés en mètres;
  • P est la masse volumique du matériau à partir duquel le produit est fabriqué (7,86 g / cc pour l'acier).
Le calcul manuel du poids ne sera jamais terminé.

Calculez la quantité de matière utilisée

Dans le procédé décrit ci-dessus, le poids du produit a été déterminé en multipliant le volume de matériau utilisé pour fabriquer le tuyau par sa densité.

Voyons plus en détail comment déterminer la valeur du premier facteur de cette formule.

Il y a plusieurs façons de faire ceci:

  • en déterminant la différence entre le volume de la tige entièrement en métal, qui est un tuyau, et le volume de l'espace interne (vide);
  • en calculant le volume d'une tôle plate à partir de laquelle la pièce moulée a ensuite été fabriquée;
  • en sommant le volume de chaque facette du produit (cela a été fait dans la section précédente).

Arrêtons-nous sur la première méthode:

  1. Nous prenons un petit morceau de pièces dont nous devons déterminer le poids.
  2. Mesurer la longueur de cette pièce.
  3. Déterminez les dimensions extérieures et les dimensions de l'espace interne (en projection transversale).
  4. Ensuite, nous multiplions séparément toutes les valeurs des sections externe et interne.
  5. Après cela, vous devez soustraire la deuxième valeur de la première valeur et éventuellement obtenir le volume du métal utilisé pour fabriquer le produit que vous avez acheté.
  6. Enfin, la valeur de volume obtenue est remplacée par la formule ci-dessus.

La deuxième façon est la suivante:

  1. L'épaisseur de la paroi est mesurée. Cette valeur est constante pour le produit car les pièces de profilés soudées sont en tôle.
  2. Définissez le périmètre extérieur de la section du produit à mesurer.
  3. Après cela, vous devez multiplier l'épaisseur, le périmètre et la longueur de la pièce. Obtenez le montant dépensé pour la production de matériaux en rouleaux métalliques.

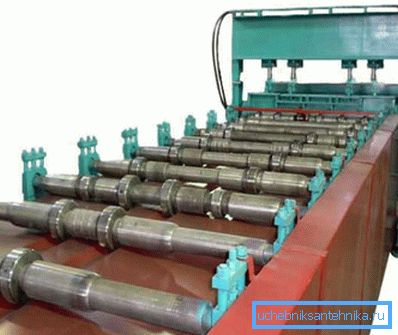

La méthode de détermination du poids du tuyau, réalisée par laminage, présente certaines différences

Faites attention! Cette dernière méthode ne convient absolument pas pour déterminer la quantité de matière dépensée pour la fabrication de produits profilés par laminage. Dans ce cas, l'affirmation selon laquelle l'épaisseur de la paroi est la même dans tout le produit ne correspond pas à la vérité et, par conséquent, les calculs seront incorrects.

Conclusion

Bien que le poids des tuyaux profilés soit spécifié dans les documents réglementaires et la documentation d'accompagnement, il est nécessaire de le déterminer vous-même. Ce n'est qu'alors que nous pourrons garantir l'exactitude des calculs de masse et de résistance des structures métalliques en cours de montage (voir également l'article Tuyaux en acier - Types et caractéristiques).

Vous pouvez en savoir plus sur cette question à partir de la vidéo de cet article.
