Tuyau profilé en acier: application, normes, calibre
A quoi servent les tubes? Quelles sont les normes et GOST pour les tubes profilés en acier actuellement en vigueur? Quelles sont les tailles avec ces produits? Cherchons des réponses.
Application

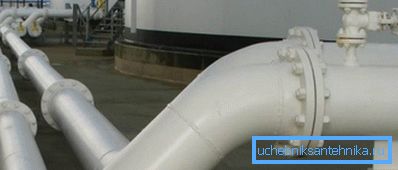

Les applications des tuyaux ronds et des tuyaux profilés sont séparées par un certain nombre de caractéristiques des produits qui découlent directement de la forme de leur section.Le domaine d'application des tuyaux ronds est le transport de liquides et de gaz, y compris ceux en surpression.
Il y a deux raisons à cela:
- La forme ronde fournit la section maximale et, par conséquent, le débit maximal sur une circonférence fixe.
Faites attention! Plus le diamètre du tuyau est important (circonférence ou périmètre), plus le prix au mètre est élevé avec une épaisseur de paroi fixe.
- De plus, la section ronde offre une résistance à la traction maximale avec une pression interne excessive. Remarquez, ceci est une conséquence directe du premier postulat: l'environnement interne presse les murs plus fort, plus leur surface est grande; la zone avec une longueur fixe est minimale juste au tuyau rond.

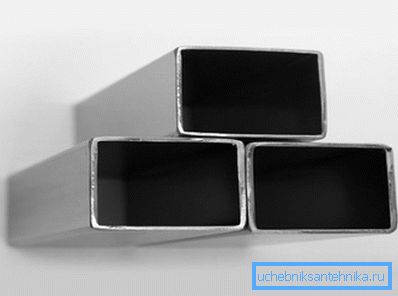

Les tuyaux profilés - carrés et rectangulaires sont utilisés là où une rigidité maximale avec un poids minimal est requise. Quelle est la relation entre le profil en coupe et la rigidité?
Laissez-moi vous expliquer avec l'exemple d'une petite expérience d'un cours d'école de l'ère soviétique qu'il est facile de faire de vos propres mains.
- Nous allons assembler à partir d’une lame fine sur quatre goujons un cadre rectangulaire adapté au papier A4. Il n’est pas difficile de deviner que le cadre posé sur la table, lorsqu’une petite force est appliquée dans le plan horizontal, se transformera facilement en losange avec des angles arbitraires.
- Et maintenant, nous collons une feuille de papier sur le cadre et, une fois la colle sèche, nous essayons à nouveau de transformer le rectangle en losange. Indice: appliquer l'effort possible sur un adulte dans le même plan ne réussira pas.
Dans le tuyau profilé, parallèle au sens de la flexion, joue le rôle de la feuille de papier notoire. Ils ne permettent pas de plier le tuyau, malgré sa faible épaisseur et ses propres dimensions: l'acier est toujours beaucoup plus résistant que le papier en se déchirant.
Les portées d'une proftruba sont très nombreuses.
Voici quelques exemples:

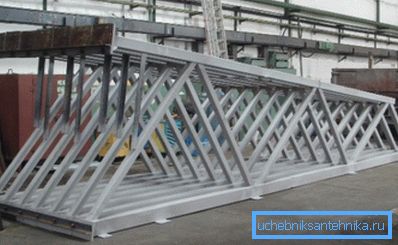

- Poutres et supports de structures métalliques.
- Racks et balustrades
- Cadres de serres et hangars de tuyaux.
Documents réglementaires
Liste de
Il existe trois principaux documents régissant la production de produits qui nous intéressent.
- GOST 13663-86 pour les tubes profilés en acier contient des exigences techniques pour la production.

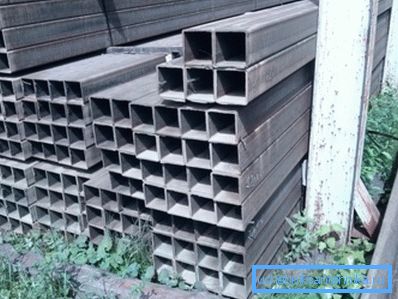

- La gamme de tubes en acier de forme carrée est contenue dans le numéro de référence 8639-82.

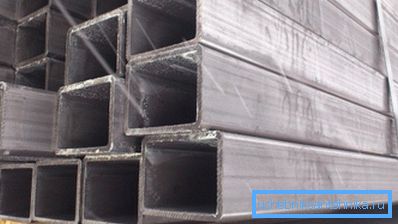

- La gamme de tuyaux rectangulaires est prise selon GOST 8645-68.
C'est curieux: malgré d'autres exigences techniques pour la production, en termes de taille, un tuyau en acier inoxydable profilé est produit selon les mêmes normes qu'un tuyau en acier non corrosif - GOST 8639-82 et 8645-68.
Jetons un coup d'oeil au contenu des documents.
Conditions techniques
Selon le document, la tuyauterie peut être réalisée de quatre manières:
| Technologie de production | Brève description |
| Laminé à chaud | La billette cylindrique est chauffée au-dessus de la température de recristallisation et cousue pour devenir un cylindre creux. Ensuite, elle roule à chaud sur le mandrin et acquiert la forme désirée. |
| Formé à froid | La pièce cousue est refroidie, après quoi elle subit une déformation et un étalonnage. |
| Électro-soudé | La bande plate est enroulée dans un carré ou un rectangle, puis la couture longitudinale est bouillie avec des courants haute fréquence ou un arc électrique. |
| Soudé à froid électrique | La bande plate est soudée dans un tube rond déformé par des rouleaux. |
Les produits peuvent être normalisés en fonction de la composition chimique de l'acier ou des propriétés mécaniques.

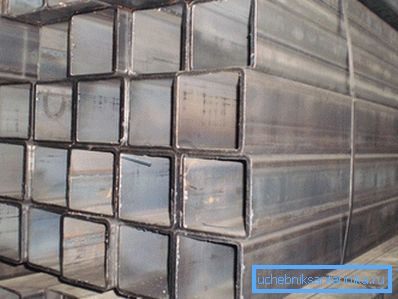

La présence de fissures, de couchers de soleil et de défauts à la surface des tuyaux n’est pas autorisée. Seules les éraflures et égratignures mineures ne prolongeant pas le tuyau au-delà des tolérances maximales sont autorisées. Le reste de la fraise (soudure convexe) est autorisé sur la face interne du tuyau soudé électriquement.
Au cours des tests, des mesures et des tests sont effectués:
- Dimensions extérieures.
- Épaisseur du mur
- Concavité.
- Longueur
- Courbure.
- Torsion.
- La capacité à résister à l'étirement et, dans certains cas, à la pression hydraulique.
- Composition chimique
Les instructions pour effectuer les tests eux-mêmes dans GOST sont absentes; Cependant, il contient des références à d'autres normes dans lesquelles les méthodologies pertinentes sont spécifiées.
Assortiment
GOST 8639-82
Alors, quelles peuvent être les dimensions des tubes carrés en acier:
| Taille extérieure, mm | Epaisseur de paroi mm |
| 10 | 1,0 |
| 15 | 1,0; 1,5 |
| 20 | 1,0; 1,5; 2,0 |
| 25 | 1,0; 1,5; 2,0; 2,5; 3,0 |
| 30 | 2,0, 2,5; 3,0; 3,5; 4.0 |
| 35 | 2,0; 2,5; 3,0; 3,5; 4,0; 5.0 |
| 40 | 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6.0 |
| 42 | 3,0; 3,5; 4,0; 5,0; 6.0 |
| 45 | 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8.0 |
| 50 | 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8.0 |
| 60 | 3,5; 4,0; 5,0; 6,0; 7,0; 8.0 |
| 70 | 4,0; 5,0; 6,0; 7,0; 8.0 |
| 80 | 4,0; 5,0; 6,0; 7,0; 8.0 |
| 90 | 5,0; 6,0; 7,0; 8.0 |
| 100 | 6,0; 7,0; 8,0; 9,0 |
| 110 | 6,0; 7,0; 8,0; 9,0 |
| 120 | 6,0; 7,0; 8,0; 9,0 |
| 140 | 6,0; 7,0; 8,0; 9,0 |
| 150 | 7,0; 8,0; 9,0; 10.0 |
| 180 | 8,0; 9,0; 10,0; 12,0; 14.0 |
GOST 8645-68
- La taille standard minimale stipulée par la norme est de 10 x 15 mm avec une épaisseur de paroi de 1,0, 1,5 et 2,0 mm. Le maximum est de 180x150 mm avec des murs de 8,0, 9,0, 10,0 et 12,0 mm.
- La norme prévoit la production de tuyaux de dimensions spéciales - de 28x25 à 230x100 mm. L'épaisseur maximale de la paroi peut atteindre 20 millimètres.
Conclusion
Nous espérons que le lecteur ne se lassera pas de l'abondance des chiffres secs, et le matériel offert à son attention sera utile. Comme toujours, des informations thématiques supplémentaires sont disponibles dans la vidéo de cet article. Des succès!
