Tuyau sandwich - quel est cet élément et les exigences de
De nos jours, les appareils de chauffage à hautes performances sont le plus souvent utilisés dans les maisons. Pour le bon fonctionnement de ceux-ci, un système efficace d’élimination des produits de combustion est nécessaire. Si les anciennes cheminées étaient principalement constituées de briques, cette option est de moins en moins utilisée en raison du coût élevé et de la pénibilité des travaux de construction. Aujourd'hui, la meilleure option est le tuyau en sandwich. Avec vos propres mains, vous pouvez rapidement créer une cheminée fiable.
Quels facteurs doivent être pris en compte lors du choix d'une option de conception spécifique
Malgré son apparence simple, les éléments en sandwich varient en fonction des caractéristiques et des matériaux utilisés. Ce chapitre peut donc être utilisé comme une sorte d’instruction, en particulier si vous achetez des produits déjà finis.
| Diamètre de la chambre à air | C'est un indicateur très important, car le tirage de la cheminée en dépend directement. Le diamètre est calculé sur la base de la puissance de la chaudière et de son type (comme on le sait, dans le cas des combustibles solides, le nombre de produits de combustion est beaucoup plus élevé que celui des gaz et autres). En conséquence, plus la taille est grande, plus le prix est élevé. |
| Matériau d'isolation | Quelle que soit l'option choisie, elle doit être incombustible. La meilleure solution est la laine de roche, qui possède des propriétés d'isolation thermique élevées et est capable de résister même aux effets du feu ouvert, ce qui garantit le plus haut niveau de sécurité. |

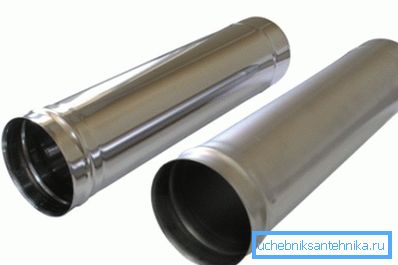

| Matériel de fabrication de tuyaux | Les options les plus couramment utilisées sont deux options: l’acier ordinaire et l’acier inoxydable. Le premier matériau a un faible coût, mais il est sensible à la corrosion, ce qui réduit la durée de vie des produits, car les produits de combustion ont une très grande agressivité. L'acier inoxydable est beaucoup plus résistant et durable, mais son prix est plusieurs fois supérieur à celui de l'acier ordinaire |
| Épaisseur de paroi du tuyau | Tout est simple: plus cet indicateur est utilisé, plus le produit est durable. Vous ne devriez pas économiser sur l'épaisseur, car la surface est constamment affectée par les températures élevées, les condensats et les substances agressives, et les tuyaux minces deviendront très rapidement inutilisables. |
| Epaisseur d'isolation | Un autre facteur important qui influe sur le degré de chaleur de la surface extérieure est que plus la couche d’isolant thermique est large, plus la température de la coque extérieure est basse. |

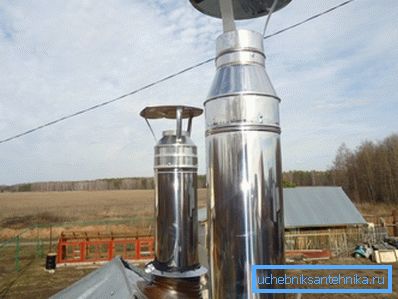

| Matériau du tuyau extérieur | Le plus souvent, l'acier galvanisé est utilisé à ces fins - un matériau peu coûteux et assez durable. Vous pouvez également utiliser l'option de l'acier inoxydable, cela a l'air beaucoup mieux, mais le coût est très différent |
Caractéristiques de fabrication et d'installation de produits
On trouve sur le marché un grand nombre de produits pour les cheminées, mais leur coût est assez élevé, et ces coûts ne sont pas toujours justifiés, en particulier si le système est fabriqué selon une datcha où les économies sont importantes. Nous verrons comment fabriquer un tuyau en sandwich de vos propres mains et procéder à l'installation correcte du système.
Comment réaliser l'auto-assemblage des éléments de cheminée
Afin de comprendre le processus, envisagez de créer un tuyau en sandwich avec vos propres mains sous forme d'instructions pas à pas:

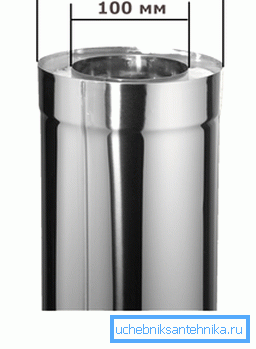

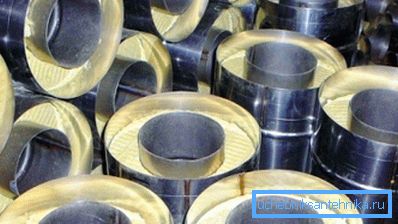

- Pour commencer, un tuyau est acheté pour la cavité interne, dont le diamètre est calculé en fonction de la puissance et du type d’équipement. En règle générale, la taille est comprise entre 100 et 120 mm, et pour les équipements les plus puissants, entre 150 et 180 mm. Des diamètres plus importants sont utilisés dans les installations industrielles, il est donc insensé de les prendre en compte.
- Ensuite, vous aurez besoin de laine de roche ou de basalte pour isoler l'élément intérieur. L'épaisseur peut être différente, mais il est important de noter que plus la couche est large, plus la construction sera sûre et moins la partie extérieure de l'élément chauffera. (Voir aussi l'article Le tuyau pour le poêle: caractéristiques.)
- Le boîtier extérieur doit être choisi en tenant compte du tuyau intérieur et de la couche d'isolant. La conception résultante doit permettre un agencement dense de l'isolant. L'acier galvanisé à faible coût est le plus couramment utilisé. Vous pouvez fabriquer les tuyaux vous-même ou les acheter sous forme finie.
Souviens toi! Si un tuyau en acier est utilisé, il doit avoir des parois épaisses, ce chiffre peut être inférieur pour les produits en acier inoxydable, car ce matériau est beaucoup mieux résistant aux températures élevées et au condensat.

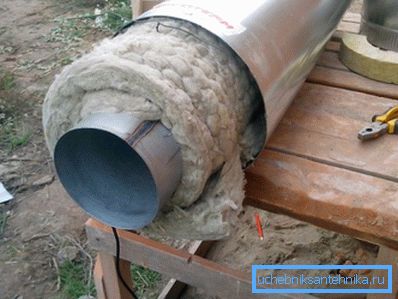

- L'assemblage est très simple: on prend un morceau de la chambre à air qui est soigneusement enveloppée de laine de roche. Le travail se fait progressivement: la partie enveloppée dans de l'isolant est insérée dans le tuyau extérieur, section par section. Il est important d'assembler les éléments avec la plus grande étanchéité possible de l'isolant thermique.
Astuce! Les raccords des tuyaux intérieurs doivent faire l’objet d’une attention particulière, les prises de courant doivent être nettes et de niveau, parfois pour augmenter la résistance, il est judicieux de renforcer également la connexion avec des colliers.
Comme vous pouvez le constater, la fabrication de tuyaux en sandwich est un processus assez simple: il est important que tous les éléments s’emboîtent très précisément afin que la fumée et les condensats ne pénètrent pas de l’intérieur de la cheminée dans l’isolant ni même à l’extérieur.
Installation du système
Cette étape revêt également une grande importance, car une mauvaise installation du tuyau en sandwich entraîne la pénétration de fumée et de condensat dans la pièce et réduit considérablement la durée de vie de la structure. Contrairement aux tuyaux de ventilation, les cheminées sont beaucoup plus sollicitées et toute violation peut entraîner une interdiction d'utilisation du système par les autorités techniques et de contrôle du feu.
L'assemblage est effectué dans l'ordre suivant:
- L'installation se fait de bas en haut, à partir de la chaudière. Il n'est pas recommandé d'isoler la section de tuyau à proximité de la chaudière; de plus, cette partie doit être amovible car elle brûle plus vite que les autres et devra être remplacée beaucoup plus tôt que toutes les autres.
- Comme vous le savez, le condensat est recueilli à l'intérieur du tuyau et, pour le retirer au tournant du tuyau, vous pouvez poser un té sur lequel vous pouvez fixer un entonnoir avec un robinet au fond.. Il recueillera le condensat et vous pourrez le retirer facilement et simplement, ce qui aura un effet positif sur la durabilité de l'ensemble du système.

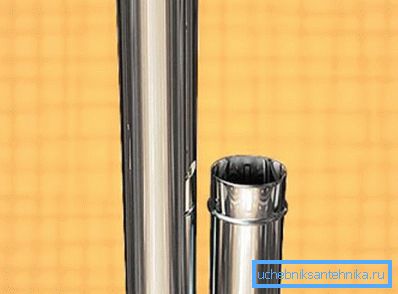

- Les éléments internes sont installés avec les prises vers le haut, ce qui élimine les fuites de condensat.. Chaque tuyau suivant est inséré dans le précédent, grâce à quoi le liquide s'écoule vers le bas dans une chambre de récupération d'eau spécialement conçue, de laquelle le condensat caustique est ensuite éliminé.

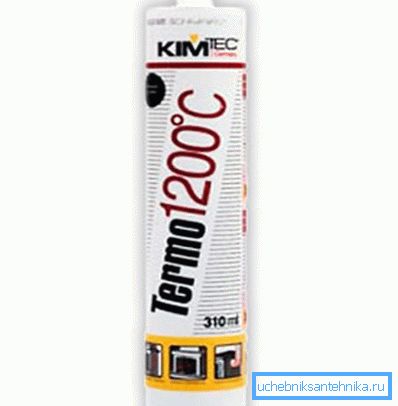

- Pour assurer la meilleure fiabilité des joints, tous les partenaires sont en outre traités avec du mastic. Et vous devez utiliser une version résistante à la chaleur pouvant supporter des températures allant jusqu'à 1500 degrés. Le plus souvent, la composition a une couleur rouge ou noire et, sur l'emballage, une température maximale est indiquée pour l'utilisation de la composition.
- Les tubes extérieurs, au contraire, sont mis l'un sur l'autre et fixés avec des vis ou des rivets..
- Si vous devez monter des tuyaux sur des panneaux sandwich ou d’autres tôles, il est préférable d’utiliser des colliers spéciaux pour régler la distance entre le mur et le mur..
Conclusion
L'utilisation de tuyaux en sandwich vous permet de créer rapidement un système de haute qualité de produits de combustion d'échappement sans les compétences d'un poseur de poêle et sans charges lourdes sur les structures de bâtiment. La vidéo de cet article vous aidera à comprendre encore mieux certaines nuances.
