Tuyau soudé 108 - un matériau de construction indispensable

Malgré l’apparition de tuyaux en plastique, le tuyau en acier ne perd pas de terrain. Les systèmes de plomberie, de chauffage et d’égout en métal restent très populaires et l’acier tubulaire peut également être utilisé comme élément de support du cadre. Par exemple, un tuyau 108 sur 4 peut très bien servir de support pour le cadre d’une construction légère.

Informations générales sur le gazoduc soudé

Depuis plus de dix ans, les tuyaux en acier sont utilisés non seulement pour la pose de tuyauterie ou de chauffage, mais aussi comme matériau de construction. Le champ d'application des tubes soudés est beaucoup plus large qu'il n'y paraît à première vue. Selon la destination, la composition de l'acier est différente et les exigences en matière de laminage sont différentes.

Classification des tubes soudés électriques

En fonction de la destination, il est possible de distinguer les produits laminés suivants:

• Classe 1 - utilisé dans la vie quotidienne. Ce groupe comprend le pipeline, utilisé par exemple pour l'installation d'un système de chauffage. Même un non-spécialiste se chargera de l'installation: il suffira d'instructions détaillées pour le travail.
• Grade 2 - avec une résistance accrue à la pression et à la température. Ce type de location est utilisé pour le pompage de pétrole, ainsi que d'eau dans le conduit principal;

• Classe 3 - la composition de l'acier est choisie sur la base de fréquents changements de température et de pression. Champ d'application - industrie alimentaire, industrie chimique, etc.
• Classe 4 - pipeline soumis à de fortes contraintes mécaniques, par exemple lors du forage d'un puits. L'acier devrait avoir une résistance accrue à l'usure;
• Classe 5 - cette location est principalement utilisée comme élément porteur pour les cadres. En conséquence, la principale exigence est une résistance élevée et un prix bas;
• Grade 6 - est produit pour répondre aux besoins de l'industrie de l'ingénierie. La principale caractéristique est l'augmentation de la résistance à la haute pression et de l'abrasion.

Cadre réglementaire

Vous pouvez sélectionner plusieurs normes. Vous trouverez les dimensions géométriques, le poids et les tolérances dans GOST 10704-91. Il contient également des informations de base sur les dimensions. Par exemple, les tuyaux 108x4 selon GOST 10704 91 ne peuvent pas être produits avec une longueur inférieure à 4 m.

En général, la dimension dépend du diamètre:

• plus de 426 mm - en règle générale, la taille est déterminée en accord avec le client;
• plus de 152 mm - la longueur minimale est de 5 m;
• 70 - 152 mm - 4 m;
• 30 - 70 mm - 3 m;
• moins de 30 mm - 2 m.

La gamme de tailles est assez large: le diamètre varie de 10 à 1420 mm et l’épaisseur du métal peut aller de 1 à 32 mm. En conséquence, le poids du pipeline est très différent. Par exemple, le poids d'un mètre de tuyau 108x4 selon la norme est d'environ 10,26 kg, et avec une augmentation de l'épaisseur du métal jusqu'à 5,0 mm, ce chiffre s'élève à 12,70 kg.

Faites attention! Lorsque le marquage est toujours indiqué le diamètre extérieur. Pour connaître le diamètre intérieur, il est nécessaire de soustraire de ce nombre deux fois l'épaisseur des murs.

En outre, le document doit également prendre en compte un certain nombre de conditions techniques. Ces données sont importantes au stade du contrôle de la qualité du pipeline.

Vous pouvez sélectionner des documents tels que:

• GOST 10705-80 - les informations concernent les canalisations d'un diamètre de 10 à 530 mm (acier faiblement allié et au carbone). Le document contient une liste de règles d'acceptation, de test, de concentration maximale admissible d'impuretés, etc.
• GOST 10706-76 - la composition est à peu près identique, mais les exigences de ce document sont applicables aux pipelines d'un diamètre de 426 à 1620 mm;

• GOST 10707-80 - définit les exigences pour les tubes soudés formés à froid d’un diamètre de 5 à 110 mm (acier au carbone);

En ce qui concerne les tubes sans soudure laminés à chaud, les informations principales sont dans GOST 8731-74. L'absence de joint rend le pipeline encore plus fiable, bien qu'une paroi épaisse augmente également la masse du tuyau. Par exemple, le poids d'un tuyau de 108x6 est déjà de 15,09 kg / bar. m

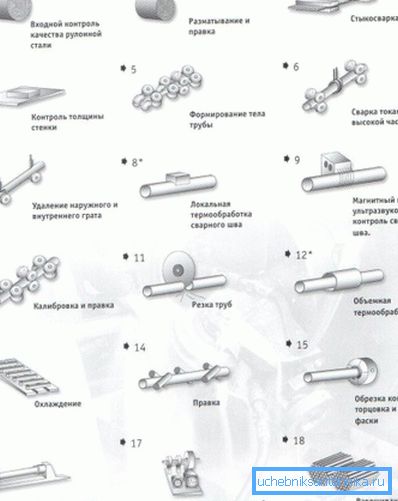

Les principales étapes de la production

L'ensemble du processus de production peut être divisé en plusieurs étapes:

• une bande métallique de largeur constante sert de matière première. Il est moulé et soudé bout à bout de manière à obtenir une bande d'acier continue de largeur constante. Assurez-vous de contrôler l'épaisseur de l'acier, dépend du poids du tuyau 108x4, et de toute autre taille;

• dans l'étape suivante, la bande passe dans un train de rouleaux qui lui donnent la forme d'un futur pipeline (aucune soudure n'a été réalisée jusqu'à présent);
• le soudage est effectué;
• grat est enlevé;

Faites attention! Une fraise doit être retirée non seulement de l'extérieur, mais également de l'intérieur. Si le pipeline fonctionne en mode pression, une bavure non libérée à l'intérieur perturbera le flux du fluide.

• ensuite, la résistance de la soudure est contrôlée, le pipeline est coupé, les extrémités sont nettoyées des bavures. Si nécessaire, un pansement de surface est effectué;
• le pipeline fini est stocké.

Lors du contrôle, vous devez tenir compte de la méthode de soudage. Ainsi, si une couture de résistance accrue (GOST 10706) était utilisée, la masse devrait alors être augmentée de 1%.

C'est-à-dire que si le poids du tuyau 108x5 était de 12,70 kg / bar. m, puis lorsqu’on utilise une couture de résistance accrue, elle sera de 12,827 kg / pog. m) Avec de gros volumes, c'est important.

Exemples d'utilisation de conduites électriques

Dans la construction individuelle, il est généralement utilisé pour l'installation de systèmes de chauffage, de plomberie. Tout le travail est généralement fait à la main. Les petites tailles peuvent être utilisées comme éléments de cadre de tuyaux pour des structures légères, telles que des gazebos.

Quant aux grandes tailles, vous devez prendre en compte le prix. Le coût d'un tuyau de 108 x 4 est donc assez élevé (environ 30 000 à 33 000 roubles / tonne), il est donc insensé de l'utiliser, par exemple, pour les eaux usées.

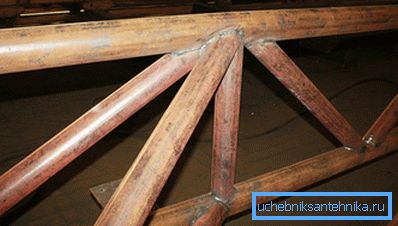

Dans la construction industrielle, les avantages d'un pipeline soudé électriquement se manifestent pleinement. Les grandes tailles peuvent être utilisées à la fois comme supports et pour couvrir de grandes étendues. Dans ce dernier cas, vous devez recourir à la création de fermes.

Le poids de la conduite ne permettra pas de bloquer la longueur d'une conduite. Par exemple, le poids d’un tuyau 108x3 5 est de 9,02 kg / bar. m., avec une portée de 15,0 m, seul son propre poids sera de 135,3 kg.

Résumant

Les tubes sans soudure et à soudure par électrolyse sont populaires non seulement à titre individuel, mais aussi dans la construction industrielle. Les petites tailles sont souvent utilisées dans la vie quotidienne, mais le plus grand diamètre convient également à la construction plus sérieuse.

La vidéo de cet article décrit en détail le processus de production de tubes longitudinaux soudés électriquement.
