Tuyaux 160 à 160: aperçu détaillé et portée

Les tubes profilés sont très différents de leurs "contreparties rondes". La forme rectangulaire, carrée ou ovale rend leur utilisation impossible, par exemple pour une canalisation de plomberie ou d'égout, mais ouvre de nombreuses autres possibilités. En particulier, les arêtes plates leur permettent d'être utilisés pour la construction de cadres pour diverses structures.

Exigences réglementaires pour le tube profilé

Même si le pipeline sera utilisé à des fins commerciales et que tout le travail sera effectué à la main, il sera utile de vous familiariser avec la réglementation.

Vous pouvez sélectionner simultanément plusieurs de ces documents liés aux caractéristiques, aux règles d'étiquetage, au processus de production et au stockage d'un pipeline carré:

• GOST 8639-68 - le document indique l'étendue du pipeline, spécifie les règles d'étiquetage et les exigences de base pour les dimensions géométriques;
• GOST 8639-82 - contient les mêmes données avec des modifications mineures;

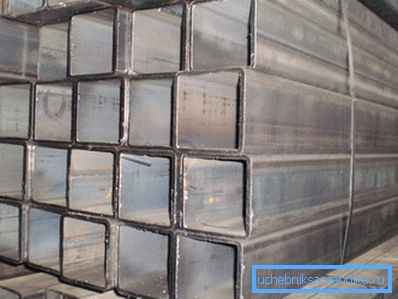

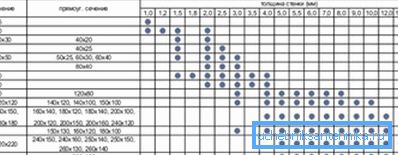

• GOST 30245-2003 - le dernier document réglementaire, qui combinait les données non seulement par un pipeline avec un carré, mais également avec une section rectangulaire. En outre, certaines nouvelles tailles sont apparues dans la gamme de produits, mais pas dans les documents des années précédentes. Outre les caractéristiques géométriques, le poids du pipeline est également indiqué dans la composition du produit. Par exemple, le poids d'un tuyau profilé 160x160x6 est de 28,29 kg / mètre. m

Exigences relatives aux caractéristiques géométriques

Les conduites profilées sont souvent utilisées comme structures porteuses. Par conséquent, le respect de la géométrie de la section sur toute la longueur joue un rôle particulièrement important.

En conséquence, les exigences sont plutôt difficiles:

• l'angle entre les parois du pipeline doit être égal à 90?. L'erreur maximale est de 1,5?

Faites attention! Si la section transversale du pipeline est très différente de la place, il sera pire de résister à la déformation en torsion. Cela peut affecter la résistance de la structure dans son ensemble.

• la courbure admissible de la surface de la canalisation est de 1 mm / 1 m de long; sur la base de cette limitation, la courbure totale admissible sur toute la longueur est calculée;
• la torsion admissible est calculée selon la formule 2 mm + 0,5 mm • L, où L est la longueur de la conduite entière;
• de plus, la perpendicularité de la coupe est contrôlée. C'est-à-dire que les longueurs sur toutes les faces doivent être identiques (une déviation de longueur est autorisée jusqu'à +60 mm pour les pipelines de longueurs dimensionnelles et multiples);
• l'épaisseur de la paroi doit correspondre à la feuille à partir de laquelle le tuyau a été créé. Ce paramètre influe fortement sur le poids. Le poids du tuyau 160x160x6 est donc de 28,29 kg / bar. m, mais avec une augmentation d'épaisseur d'1 mm seulement, ce chiffre passe déjà à 32,31 kg / bar. m

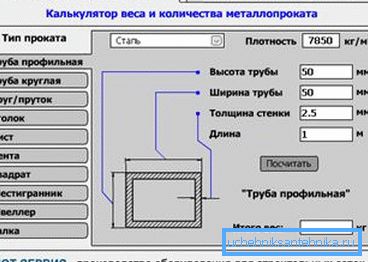

Faites attention! Plus précisément, le poids du pipeline peut être déterminé à l'aide de calculateurs en ligne spéciaux. Ainsi, vous pouvez prendre en compte non seulement la géométrie de la section, mais également le matériau à partir duquel le tuyau est fabriqué.

Une attention particulière est portée au rayon de l'arrondi. La norme stipule que le rayon de courbure ne doit pas dépasser deux fois l'épaisseur du métal.

Bien sûr, il y a une certaine tolérance dans cette question, la plage des valeurs admissibles des rayons de courbure dépend de l'épaisseur de la paroi:

• pour une épaisseur inférieure à 6,0 mm, la valeur du rayon de courbure doit être comprise entre 1,6 et 2,4 épaisseurs de métal;
• pour une épaisseur de 6,0 à 10,0 mm, le rayon ne doit pas dépasser 2,0 à 3,0 mm d'épaisseur de paroi;
• si l'épaisseur dépasse 10 mm, la valeur du rayon peut être comprise entre 2,4 et 3,6 mm d'épaisseur.

Quant à la hauteur de la section, si elle ne dépasse pas 100 mm, la tolérance est de ± 0,8%. Si la taille du profil est supérieure à 100 mm, l'erreur ne doit pas dépasser ± 1% (valeur minimale ± 0,5 mm).

Exigences technologiques

En plus du respect exact des dimensions géométriques, le tube profilé doit répondre à plusieurs autres critères. Des indicateurs tels que la qualité de la coupe, l'emplacement de la soudure et sa résistance sont nécessairement vérifiés.

Faites attention! En ce qui concerne la qualité de la coupe, on voit alors la présence de bavures. Pour que le client ne soit pas obligé de les nettoyer de ses propres mains, ils sont enlevés même à l'usine.

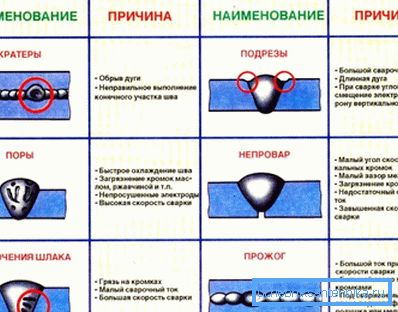

Soudure particulièrement soignée, car en théorie c'est l'endroit le plus dangereux du pipeline. En cas de soudure incomplète, de non-respect de la technologie de soudage, le tuyau peut simplement éclater sous charge.

Pour éviter cela, vous devez suivre ces règles:

• La soudure doit être éloignée de l'aileron du pipeline. La distance minimale est 4 fois l'épaisseur du métal;
• le manque de pénétration est autorisé (c'est-à-dire les endroits où les bords des coutures ne se rencontrent pas). Une pénétration incomplète est autorisée jusqu’à 50 mm par longueur de 1 m, mais la longueur maximale d’une telle section est limitée à 20 mm;

• La résistance à la traction du joint doit être égale à 95% de la résistance du métal à partir duquel le tuyau est fabriqué. Le coût de l'erreur peut être trop élevé;
• afin que la soudure ne gêne pas l'installation, une bavure en est retirée (uniquement à l'extérieur). Si l'épaisseur de la paroi ne dépasse pas 4 mm, le joint ne doit pas dépasser le métal de plus de 0,5 mm, avec une épaisseur supérieure à 4 mm, l'élévation admissible augmente à 1,0 mm.

Également au stade de la réception, une inspection purement visuelle de la surface métallique est effectuée. Il est indésirable que le métal ait des empattements profonds, une couche épaisse de tartre ou de rouille. Ces phénomènes sont autorisés, mais ils ne doivent pas affecter l'épaisseur lors du nettoyage du pipeline. Des instructions plus détaillées sur le contrôle de la qualité figurent dans la norme elle-même.

Le choix du matériau pour le tube profilé

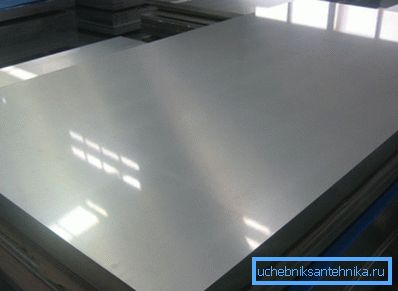

Le matériau de départ pour un tuyau carré est une tôle d'acier. Il s'agit de l'exigence principale de GOST 30245-2003.

En ce qui concerne le matériau, vous avez le choix entre différentes nuances d'acier, le plus souvent utilisées:

• aciers de construction;
• aciers faiblement alliés;
• le carbone;
• but général.

Le critère principal pour le choix du matériau sont les conditions de fonctionnement de la conduite.

Exemples d'utilisation d'un tuyau carré

En raison de leur grande résistance, les tubes profilés constituaient une concurrence digne des canaux et des poutres en I habituels. Ceci est facilité par le faible poids d'un tel pipeline, puisque le poids du tube profilé 160x160x5 est de 23,83 kg / pog. m

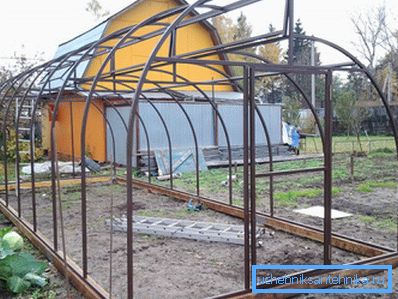

Le plus souvent, l'acier profilé est utilisé comme cadre pour des structures légères, par exemple des hangars, des serres, des enclos pour le bétail, etc. Les petites tailles peuvent être utilisées avec succès pour la construction de hangars, baldaquins et clôtures élégants et durables pour les chalets d'été.

De plus grandes tailles sont largement utilisées dans les PGS. Par exemple, un tube carré de grande section peut servir de coffrage permanent. De ce fait, la construction de coffrages en bois ordinaires gagne du temps et la résistance de la structure est renforcée.

Résumant

Tuyaux profilés - matériau de construction très populaire. En raison de leurs propriétés de résistance élevée, ils peuvent être utilisés efficacement non seulement dans les constructions privées, mais également dans les mélanges de sable et de gravier (voir également l'article Prub PE - caractéristiques des matériaux et options de montage).

Les informations contenues dans l'article vous aideront à faire une impression générale sur les tuyaux carrés et à déterminer le choix de la taille.

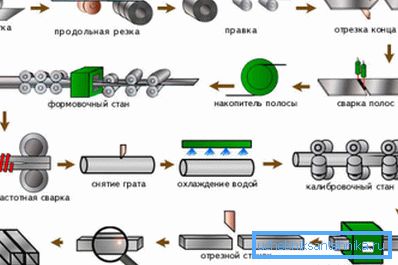

La vidéo de cet article montre les principales étapes de la production d’un pipeline carré.
