Tuyaux d'égout - subtilités et champ d'application

Les tuyaux d’égout sont à juste titre considérés comme la base de tout système de drainage. La fiabilité et les performances de la structure dépendent de leur qualité. Dans ce cas, il n’est pas très important qu’il s’installe - un écoulement pour une maison privée avec ses propres mains, des bâtiments municipaux à plusieurs étages ou des égouts pluviaux, en tout cas, le pipeline ne peut pas le faire.

Dans cet article, nous allons parler des principaux points d’installation du système de drainage et mentionner l’utilisation non standard de ce type de tuyaux.

Types communs de dessins

À notre époque en pleine mutation, la science n’est pas en reste et la production de tuyaux d’égout dans ce cas ne fait pas exception.

Parallèlement aux classiques bien connus, de nouveaux matériaux de haute qualité apparaissent constamment sur le marché. Nous allons maintenant essayer de comprendre la gamme de produits commune du marché.

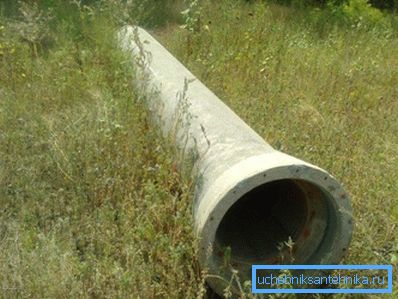

• Des collecteurs en béton armé massifs sont utilisés pour drainer les eaux usées industrielles et municipales depuis plus de 50 ans. Il est dominé par les produits de grand diamètre, qui ont fait leurs preuves depuis longtemps pour leur fiabilité et leur durabilité. Mais parallèlement à cela, il existe des inconvénients importants.

Donc, pour la pose de structures en béton armé, bien sûr, besoin d'un équipement de construction lourd. De plus, il est impossible de monter une telle configuration sans connaissances approfondies en ingénierie et sans excellence.

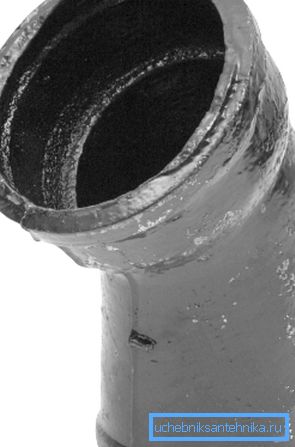

• La fonte connue depuis longtemps est déjà moralement dépassée. Sans aucun doute, le matériau est durable et fiable, mais la fonte appartient aux métaux ferreux et est sensible à la corrosion.. La pose de ces lignes nécessite également la participation d’équipements de levage, car la fonte a un poids impressionnant, en plus d’une charge importante sur les structures de support et de l’incapacité à utiliser pour le câblage externe. Ces lignes fonctionnent toujours, mais elles changent progressivement.

• Les structures en amiante-ciment sont beaucoup plus légères que le béton armé.. La composition du ciment chrysotile, avec des additifs polymères spéciaux, assure une durée de vie suffisamment longue. Mais le matériau est fragile et la construction ne peut être posée que dans une ligne droite. Les instructions permettent l'utilisation de béton fibré dans le câblage externe, mais uniquement pour les produits à paroi épaisse d'un diamètre supérieur à 200 mm.

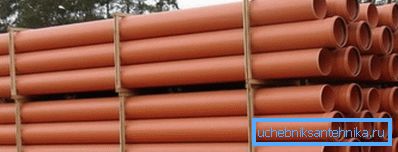

• Les tuyaux d’égout en polymère, à l’heure actuelle, sont les matériaux les plus demandés lors de l’aménagement du système de drainage.. Mais ici n'est pas si simple. Par exemple, les produits en chlorure de polyvinyle ou en PVC conviennent parfaitement au câblage interne.

Ils peuvent supporter des températures allant jusqu'à 70? С et tenir fermement dans les produits chimiques ménagers. Mais lorsqu'elles sont installées en pleine terre, elles nécessitent une protection supplémentaire contre la surcharge mécanique et craignent les acides agressifs.

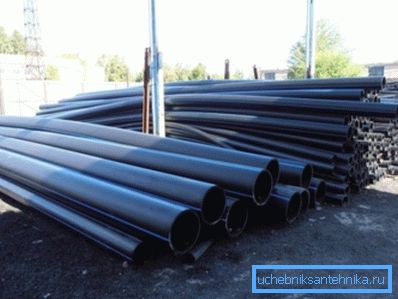

• Le prix des produits en polyéthylène, bien sûr, plaît à la matière est élastique et résistant aux produits chimiques. Mais il n’est pas capable de supporter des températures supérieures à 40 ° C, c’est pour cette raison qu’il est principalement utilisé pour la variante de la datcha ou pour la pluie.

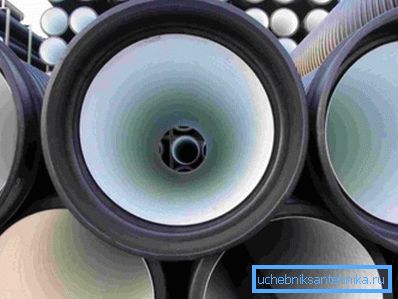

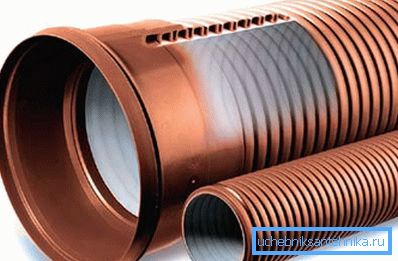

• Les modèles en polypropylène sont actuellement considérés comme les plus fiables, les plus pratiques et les plus durables parmi les systèmes de polymères. Ils peuvent être à la fois à paroi lisse et multicouche ondulée. Ce matériau peut résister à presque n'importe quelle chimie. Si nous parlons de stabilité de la température, la limite est d’environ 100 ° C, ce qui est tout à fait suffisant pour les communications industrielles et domestiques.

Quelques instants d'installation

La qualité de l'installation du système dépend de nombreux facteurs. L'approche doit donc être complète. Si vous souhaitez monter le drain de façon à ce que vos descendants vous en soient reconnaissants, vous devez tenir compte de tous les détails.

Sélection du diamètre

Le diamètre des conduites d’égout est choisi en fonction du volume de conception et de la nature de l’effluent. La loi principale est considérée ici comme une augmentation progressive du nombre de communications, allant des appareils de plomberie ménagers au collecteur externe. Si, à un point quelconque de la ligne, un tuyau de diamètre inférieur doit être monté, il existe une forte probabilité de blocage systématique à cet endroit.

Naturellement, il existe des formules pour le calcul exact de la section transversale des ouvrages de drainage, mais elles sont davantage utilisées pour créer des projets à grande échelle dans les organisations de construction et les instituts de conception. Au niveau des ménages et dans la construction privée est beaucoup plus facile.

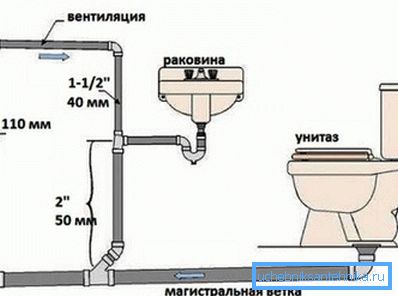

Les maîtres participant à l’installation de structures conçues pour l’évacuation des eaux usées domestiques, généralement utilisées pour le câblage interne dans un appartement ou une maison, ont une section transversale de 50 mm. Cela suffit pour assurer le retrait en douceur des liquides. Dans certains cas, avec un grand nombre de points de décharge concentrés sur un étage, plusieurs points peuvent être réduits à un seul tuyau avec une section transversale de 70 - 75 mm.

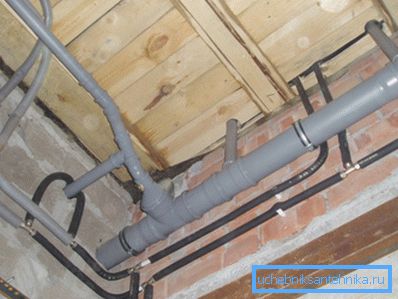

En ce qui concerne les colonnes montantes, dans les bâtiments dont la hauteur ne dépasse pas 5 étages, le diamètre des tubes d'égout de 100 à 110 mm est traditionnellement utilisé. Dans le câblage horizontal, la seule exception est un drain de toilette, il est fait au moins 100 mm et ne doit pas dépasser la section de la colonne montante. La longueur maximale du tuyau d'égout de la toilette à la colonne montante est de 1 m.

C'est important: parfois, la question se pose de savoir s'il est nécessaire d'augmenter la section transversale de la colonne montante, s'il y a un bidet dans la salle de bain. Les experts estiment que cela n’est pas nécessaire, la probabilité d’un égouttage simultané est presque nulle. De plus, si 100 mm suffisent pour évacuer les égouts d'un bâtiment de cinq étages, il y a de la place pour un bidet.

Système de ventilation

Les canaux de ventilation des tuyaux d'égout de la maison sont une condition indispensable au fonctionnement normal de l'ensemble du système. Pour assurer la ventilation installe un tuyau de ventilateur séparé. La forme, la longueur et l'angle d'inclinaison de cette structure ne jouent pas un grand rôle. Dans ce cas, il est important de garantir un contact sûr du système fermé avec l'environnement.

Le fait est qu’avec un grand volume de liquide évacué simultanément ou une hauteur élevée des colonnes montantes, un vide peut se former dans le système. Ce n'est pas si dangereux que désagréable.

L'atmosphère déchargée dans le système peut être compensée par des verrous hydrauliques. En d'autres termes, l'eau peut être évacuée des cuvettes et des siphons. Il y a eu des cas où l'eau a été drainée des machines à laver et des lave-vaisselle.

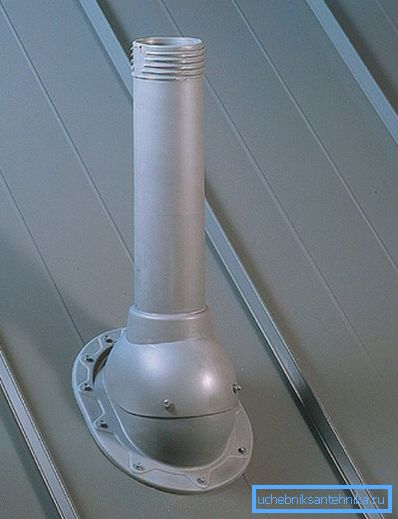

Pour compenser ce vide, une ventilation des tuyaux d'égout est installée. C'est-à-dire que le système est équipé d'une sortie de ventilateur par laquelle l'échange d'air a lieu.

Important: le système de ventilation ne peut pas être monté uniquement dans des bâtiments d’un étage, le volume des drains dans lesquels le diamètre du tuyau extérieur ne dépasse pas celui du tuyau extérieur. C'est une maison privée standard avec une salle de bain, une salle de bain, une machine à laver et plusieurs lavabos.

Angle d'inclinaison

Pratiquement tous ces systèmes appartiennent aux fleurs gravitaires, il est donc important de définir l'angle des conduites d'égout. Selon le diamètre de la structure, la valeur minimale peut varier de 10 à 40 mm par 1 mètre linéaire du système. Nous vous présentons un tableau de valeurs moyennes lors de l’installation de structures de drainage.

Utilisation non standard de produits

Les tuyaux en plastique ont toujours été un matériau commode pour la mise en place de divers types d’appareils non directement liés au profil des tuyaux.

Notre personnel entreprenant insère souvent ces motifs dans les endroits les plus inattendus.

• Le chef de file ici, bien sûr, est la ventilation des tuyaux d’égout. Les systèmes d'égout à paroi lisse ont une bien meilleure apparence que les conduits de ventilation en métal standard. L'installation d'un tel câblage se fait plus rapidement et le système lui-même est silencieux, durable et durable.
• Les jardiniers avertis savent que l'installation hydroponique de tuyaux d'égout, fabriqués à la main, de par son efficacité peut dépasser la plupart des options d'usine en série, alors que son prix sera maigre.

• Dans les systèmes acoustiques fabriqués par l'utilisateur (caissons d'extrêmes graves), l'inverseur de phase d'un tuyau d'égout est souvent utilisé dans les voitures, car il permet de sélectionner facilement le son souhaité des basses fréquences.

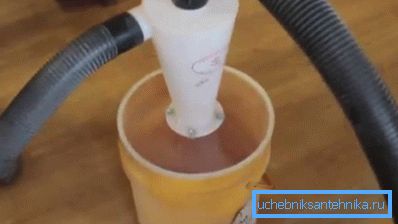

• L'aspirateur domestique n'est pas conçu pour les matériaux fins en poudre, tels que le ciment, un cyclone provenant de tuyaux d'égout peut être utile ici. La vidéo dans cet article montre le fonctionnement d'un tel appareil.

La vidéo de cet article contient également des informations plus complètes sur le sujet.

Conclusion

Comme vous pouvez le constater, les tuyaux d’égout sont des modèles pratiques et pratiques. Avec une installation adéquate, ils serviront pendant des décennies. De plus, en plus de leur destination directe, les pipes peuvent être utilisées dans divers endroits.
