Tuyaux de chauffage: aperçu de 3 options pour constituer un

Pour construire un système de chauffage à eau, il vous faut une chaudière puissante et des radiateurs de haute qualité. Mais les tuyaux de chauffage ne sont pas moins importants. Ils servent à transporter le liquide de refroidissement et à connecter tous les éléments nécessaires à un réseau unique.

Les instructions pour choisir les pièces les plus appropriées sont présentées à votre attention ci-dessous.

Les exigences

Avant de répondre à la question de savoir quels tuyaux utiliser pour le chauffage, il est nécessaire de déterminer les caractéristiques techniques les plus importantes des pièces sur lesquelles il convient de porter une attention particulière lors de leur achat.

Ainsi, les canalisations et les raccords utilisés pour chauffer l’eau doivent satisfaire aux exigences suivantes:

Faites attention! Ce qui précède ne constitue pas tous les critères de sélection des tuyaux. En particulier, n'oubliez pas de choisir correctement la taille des pièces (sinon, les buses de la batterie et de la chaudière ne seront tout simplement pas ancrées dans les canalisations). Un impact significatif sur le prix d'achat et a un fabricant.

Par exemple, les produits tchèques Ecoplast ont d’excellentes caractéristiques et un coût relativement abordable. Eh bien et le dernier - la simplicité d'installation par les mains. Les tuyaux en acier, bien que durables, mais les pièces en polymère flexibles sont beaucoup plus faciles à parcourir dans les pièces et à s’arrimer les unes aux autres.

Pour vous permettre de choisir plus facilement les tuyaux nécessaires au système de chauffage, nous examinerons certaines options plus en détail.

Variétés de produits

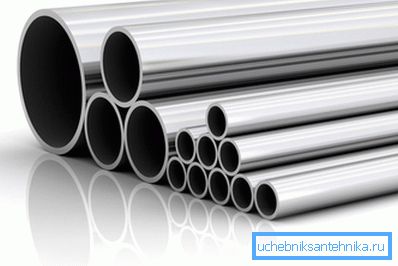

Option 1. En acier

Les tuyaux en acier ordinaire au carbone sont utilisés depuis très longtemps dans la fabrication de systèmes de plomberie et de chauffage.

Ceci est dû à leurs deux caractéristiques:

• la plus haute résistance - les pièces supportent la pression interne de l'eau supérieure à 20 atmosphères, et ne s'effondrent pas des effets physiques externes et internes, y compris les chocs;
• excellente résistance à la chaleur - les tuyaux conserveront leur intégrité même si de l'eau leur est versée à une température supérieure à 150 degrés Celsius.

Faites attention! Ces chiffres sont à titre indicatif seulement. Si vous installez des tuyaux en acier dans le système de chauffage, cela ne signifie pas que le réseau d'ingénierie supportera de telles charges. Le maillon faible peut être des buses, des robinets, des pompes, des filtres, etc.

D'autre part, l'utilisation de telles pièces est progressivement abandonnée car, outre les avantages, l'acier présente plusieurs inconvénients assez importants:

1. Susceptibilité à la corrosion. Selon le diamètre et l'épaisseur des murs, les tuyaux en acier des systèmes de chauffage peuvent durer de 10 à 20 ans, après quoi ils deviennent inutilisables. Et nous parlons de la formation de rouille à la fois à l'intérieur et à l'extérieur des pipelines.

Astuce! Protéger les parties externes du réseau climatique de l’impact négatif de l’environnement aidera l’émail protecteur et l’émail protecteur. En recouvrant de temps en temps les tuyaux de peinture, vous prolongerez considérablement leur durée de vie.

1. Réduire la section transversale interne. Les tuyaux en acier sont obstrués par des dépôts minéraux, des particules de rouille et d'autres éléments pendant le fonctionnement. Avec le temps, leur capacité diminue, ce qui affecte négativement le fonctionnement du système climatique.

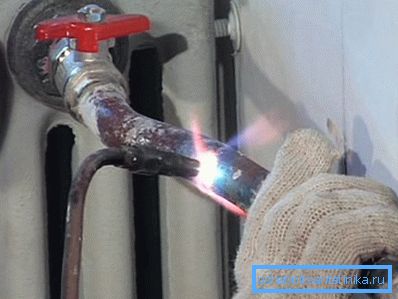

2. Difficulté d'installation. Lors de l'installation, vous devez utiliser un équipement spécial pour plier et assembler des pièces, ainsi que pour posséder certaines compétences et aptitudes pour travailler avec un brûleur à gaz.

Un autre point est l'aspect non esthétique. Les contremarches en acier ne permettent pas une pose cachée dans les murs et le sol, elles seront donc toujours visibles. Pour leur donner un aspect esthétique, utilisez une variété d’écrans et de coussinets sur le tuyau de chauffage.

Le moyen le plus populaire et le plus efficace consiste à installer des autoroutes dans des boîtes en cloison sèche. Cette méthode cachera parfaitement tous les éléments non esthétiques, même si la distance entre les tuyaux de chauffage est suffisamment grande.

Faites attention! En plus de l'acier, il existe également des tuyaux en fonte pour le chauffage. Cependant, ils sont plus souvent utilisés dans les systèmes de chauffage à vapeur que dans les systèmes de chauffage à eau, ainsi que dans la conception des échangeurs de chaleur dans les installations industrielles.

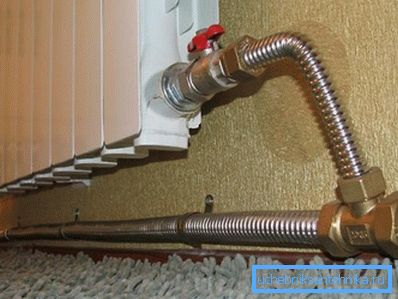

Option 2. Acier inoxydable

Les inconvénients des pièces en acier, qui ont été mentionnés dans la section précédente, manquent d'un tuyau en acier inoxydable pour le chauffage. Et nous ne parlons pas seulement d'une composition différente du matériau, mais d'un design complètement différent.

Voici quelques-unes des caractéristiques d'un tuyau moderne en acier inoxydable utilisé pour le montage de systèmes de climatisation:

• avec une épaisseur de paroi de 0,5 mm, ils sont parfaitement pliés à la main et conservent le diamètre de la section transversale intérieure au pli, en évitant les plis;
• raccordé à des raccords avec des joints en silicone à haute résistance;
• maintenir la pression interne du caloporteur à plus de 15 atmosphères à une température maximale de +150 degrés Celsius.

Ces pièces n’en ont qu’une, mais l’inconvénient majeur est que les tubes en acier inoxydable sont assez chers. Par conséquent, l'installation la plus répandue de systèmes de climatisation a reçu du plastique, avec de nombreux avantages à des prix très abordables.

Option 3. De polymères

Le marché des tuyaux en plastique pouvant être utilisés pour aménager des réseaux de chauffage est très diversifié.

Les variétés suivantes sont populaires:

1. Métal en plastique. Ces tuyaux étaient largement utilisés dans la construction privée à la fin du 20ème siècle, mais leur popularité a maintenant considérablement diminué. Le fait est que, bien que les tuyaux eux-mêmes, renforcés avec une feuille, soient suffisamment solides, l’étanchéité et la durée de vie des raccords à compression utilisés pour connecter les pièces les unes aux autres laissent beaucoup à désirer.

Les raccords à sertir aident à éviter les problèmes, mais des outils et des compétences spécifiques sont nécessaires pour travailler avec eux.

Quant aux caractéristiques techniques des tubes métalliques, elles sont:

• pression maximale - de 12 à 15 atmosphères;
• température du liquide de refroidissement - jusqu'à 95 degrés Celsius.

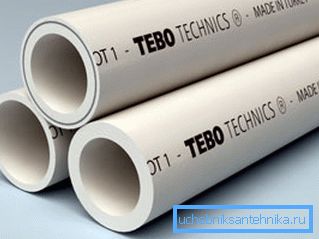

1. Polypropylène. Les tuyaux de ce type de plastique sont utilisés beaucoup plus souvent. Différence dans la durabilité accrue, mais ne pas aimer la température trop élevée du caloporteur.

La même ecoplastique mentionnée précédemment est capable de transporter du liquide sous pression jusqu’à 20 atmosphères. Toutefois, si la température de l’eau monte à 95 degrés, ce chiffre tombe immédiatement à 6.

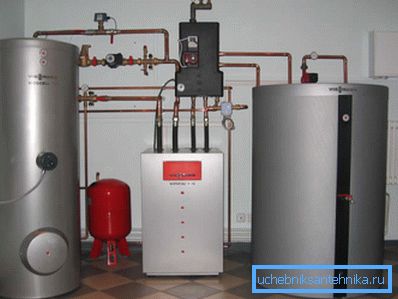

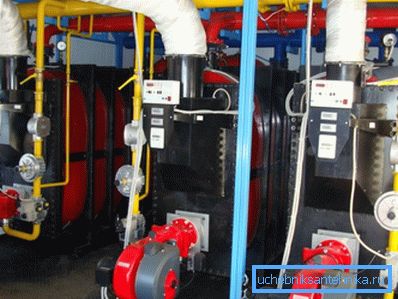

Le polypropylène est idéal pour une installation dans des systèmes autonomes avec des chaudières à gaz et électriques. Toutefois, il est préférable de refuser l'installation dans des appartements urbains dotés d'un flux centralisé de liquide de refroidissement, car les coups de bélier peuvent facilement détruire votre réseau climatique.

Astuce! Pour le chauffage, il est préférable d'utiliser du polypropylène renforcé. Il est non seulement plus durable, mais a également un coefficient de dilatation thermique plus faible. Il est possible d’installer des sections de tuyaux suffisamment longues sans utiliser de boucles ou de coudes de compensation.

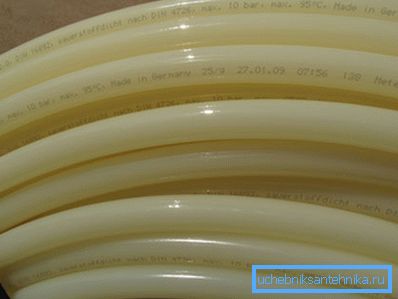

1. Polyéthylène réticulé. La principale qualité de ces tuyaux est la flexibilité. Maintenir la pression à 10 atmosphères à une température de 80 degrés.

Idéal pour les systèmes de câblage radiaux autonomes. Également largement utilisé dans l'agencement des systèmes de chauffage par le sol.

Vendu sous forme de baies, vous pouvez donc poser des segments de n'importe quelle longueur. Ils peuvent être encastrés dans une chape, mais il faut veiller à ne pas couler un seul raccord avec du béton, sinon vous devrez démonter la chape en cas de fuite.

Types de câblage

Quels que soient les tuyaux de chauffage et d'eau que vous choisissez, vous devez les installer correctement. Le travail doit être effectué de manière à assurer une distribution uniforme du liquide de refroidissement sur tous les radiateurs et les autres éléments du système.

Il y a plusieurs options communes:

1. Chauffage dans un tuyau. Ce type de câblage était auparavant utilisé dans la construction d'immeubles d'appartements. Un autre nom est Leningrad. C'est un anneau de tuyaux, posé le long du périmètre de la maison, sur lequel des radiateurs sont fixés de manière parallèle ou séquentielle.

C'est le schéma le plus simple, nécessitant un nombre minimal de tuyaux et de raccords.

Les inconvénients de cette solution sont évidents:

• l'incapacité de réguler la température dans des pièces individuelles avec thermostats;
• si un radiateur tombe en panne ou fuit, vous ne pouvez pas le remplacer ou le réparer sans arrêter le fonctionnement de tout le système de climatisation et vider le liquide de refroidissement;
• Les radiateurs plus proches de la chaudière chauffent plus que les éléments montés dans les pièces les plus éloignées. Il est donc nécessaire de sélectionner correctement le nombre de sections dans les appareils de chauffage.

1. Double tuyau. Dans ce cas, une canalisation principale alimente les radiateurs en fluide caloporteur et la seconde - flux de retour - achemine le liquide refroidi vers la chaudière de chauffage.

Bien que la méthode d'installation à deux tuyaux soit plus coûteuse, ses avantages ne vous feront pas renoncer à votre choix:

• tous les éléments du système de chauffage sont chauffés uniformément;
• À l'aide de vannes de régulation automatiques ou manuelles, vous pouvez augmenter ou diminuer le volume de fluide s'écoulant dans la batterie, ce qui modifie la température dans les locaux;
• en cas de fuite, il est possible de couper la zone endommagée avec une grue sans chevaucher le courant de liquide de refroidissement sur les autres éléments du système.

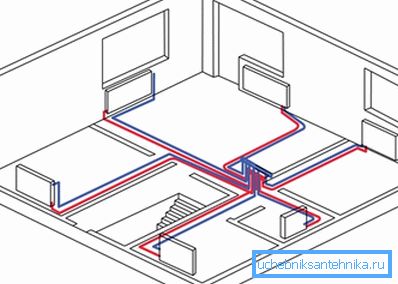

Faites attention! Outre les options ci-dessus, il existe un système de chauffage à trois tuyaux, ainsi qu'un système de chauffage à quatre tuyaux et radial. Ce sont des options assez exotiques qui sont utilisées dans les cas où il est nécessaire d’organiser plusieurs anneaux de chauffage avec différentes températures du caloporteur (par exemple, pour les radiateurs et les systèmes de chauffage par le sol).

Conclusion

Les tuyaux de chauffage sont sans aucun doute un élément important du système de chauffage, car la durabilité et l’efficacité du réseau climatique dépendent de leur qualité, de leur étanchéité et de leur résistance. Afin de ne pas avoir de problèmes pendant 10 à 15 ans de fonctionnement, achetez également des raccords, vannes et autres pièces de haute qualité nécessaires au montage.

Pour plus d'informations sur la conception des systèmes d'ingénierie d'une maison privée, voir la vidéo dans ce document.
