Tuyaux de cuivre pour le chauffage: caractéristiques

Selon les statistiques, les tuyaux en cuivre destinés au chauffage et à l’approvisionnement en eau sont beaucoup moins répandus que leurs homologues en acier et en polymère. En attendant, les experts sont unanimes sur le fait que le cuivre est le meilleur matériau pour la plomberie.

Qu'est-ce qui explique alors le fait que les produits fabriqués à partir de ce métal non ferreux sont peu utilisés? La raison en est évidente: le coût d'installation, ainsi que le coût du pipeline fini, est élevé et n'est pas abordable pour tout le monde.

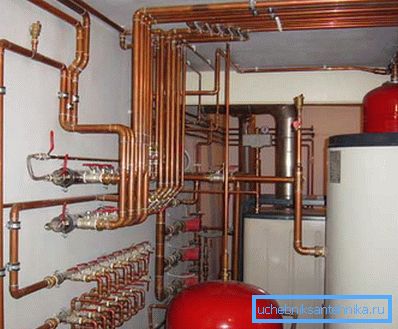

Tuyaux de cuivre dans l'arrangement d'une maison de campagne de chaufferie

Alors, pourquoi l'installation de chauffage à partir de tuyaux en cuivre est-elle coûteuse et quels sont les avantages de tels systèmes?

Classification

Le chauffage moderne avec des tuyaux en cuivre nécessite une installation professionnelle et une sélection appropriée de tous les éléments structurels pouvant être impliqués dans l'assemblage du système. Pour faciliter la sélection des pièces nécessaires à l’assemblage du système de chauffage, une classification spéciale a été développée.

Les tuyaux en cuivre, selon les tailles standard, sont classés selon les modifications suivantes:

  • Des produits à parois épaisses d'une épaisseur maximale de 1,5 mm sont utilisés pour la mise en place de systèmes de chauffage dans des objets de construction de logements individuels.. La fabrication de ces produits est effectuée conformément aux normes GOST 617 - 90. Dans la fabrication de ces tubes, des qualités de cuivre telles que M1, M2 et M3 sont utilisées.
  • Les produits à paroi mince ne diffèrent des analogues à paroi épaisse que par l'épaisseur de paroi; dans ce cas, ils ne dépassent pas 0,7 mm.. De tels produits sont utilisés dans des systèmes de chauffage autonomes dans de petites pièces où il est possible de définir de faibles paramètres de pression caloporteur.

Important: le prix des tubes dépend en grande partie de la qualité du métal utilisé, mais dans ce cas, la marque ne représente pas une performance particulière, mais parle plutôt de la teneur en impuretés de l'alliage. Donc, payer trop cher pour la marque n'a pas beaucoup de sens.

Conformément au procédé de fabrication, les tuyaux sont divisés en:

  • modifications tirées - désignées par l'index "C" et sont constituées d'ébauches soudées;
  • les modifications laminées à froid sont désignées par l'index «D».

De même, lors du choix des tuyaux en cuivre pour la fabrication de systèmes de chauffage, il est nécessaire de prendre en compte le fait que des modifications provenant de produits plus ductiles et, par conséquent, simples, sont en cours de traitement et que des modifications provenant d'alliages plus rigides sont disponibles sur le marché.

Avantages et inconvénients

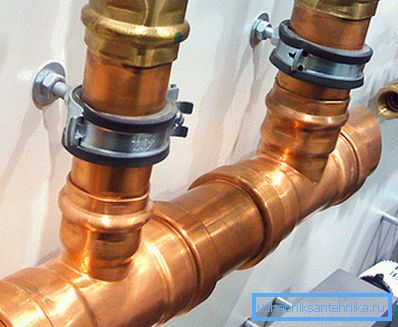

Sur la photo - montage du pipeline de cuivre

Comme mentionné précédemment, le coût des conduites en cuivre pour le chauffage est élevé et c'est probablement leur seul inconvénient. D'autre part, est-ce vraiment un inconvénient que le système de chauffage que vous avez acquis sera prestigieux et exclusif?

Outre le coût élevé, il existe de nombreux avantages, parmi lesquels nous notons les suivants:

  • excellente apparence;
  • résistance absolue aux processus corrosifs (le cuivre, lorsqu'il est oxydé, ne rouille pas mais est brisé par une patine noble, ce qui le rend encore plus attrayant);
  • conductivité thermique élevée et, par conséquent, meilleur transfert de chaleur vers la pièce chauffée;
  • la sécurité environnementale, puisqu'un tel métal, lorsqu'il est chauffé, ne libère pas de toxines et d'allergènes dans l'environnement;
  • résistance aux effets négatifs de l'eau chlorée et des réactifs dissous dans le milieu de chauffage du chauffage centralisé;
  • malgré la complexité du travail d'installation, il existe une possibilité de le faire vous-même;
  • longue durée de vie du système jusqu’à cent ans, à condition d’être correctement installée.

Caractéristiques du travail d'installation

L'installation de tuyaux de chauffage en cuivre dépend en grande partie du type de raccords utilisé.

La plus grande pertinence consiste à utiliser des raccords pour les connexions par compression (sertissage) pour les connexions filetées et pour la soudure.

Important: quelle que soit la méthode d’installation choisie, vous devez vous assurer que les raccords de tuyauterie utilisés sont également en cuivre. Si les tuyaux et les raccords sont fabriqués à partir de différents métaux, cela provoquera une série de réactions électrochimiques qui affaibliront l’intégrité du pipeline.

  1. Le joint de compression est fabriqué à l'aide d'une pince à sertir spéciale, avec laquelle le raccord est pressé sur le tuyau sur tout le rayon. Malgré l'apparente simplicité du processus, le chauffage des tuyaux de cuivre de leurs propres mains ne peut être collecté qu'avec un outil spécial.

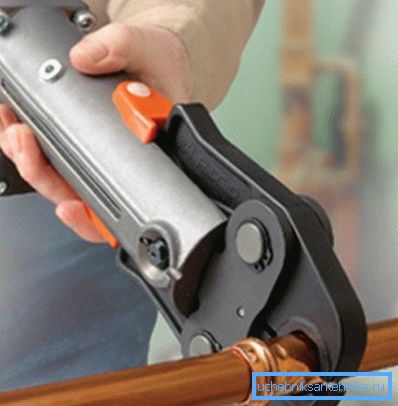

Raccord à sertir avec raccord à sertir

Avant le sertissage, le bord du tuyau est nettoyé avec une lampe scotch et essuyé avec un solvant. Montage suivant porté sur le siège et serti.

La connexion est solide et durable, mais jetable. Par conséquent, avant de fixer les éléments de raccordement sur les tuyaux, tout doit être soigneusement mesuré.

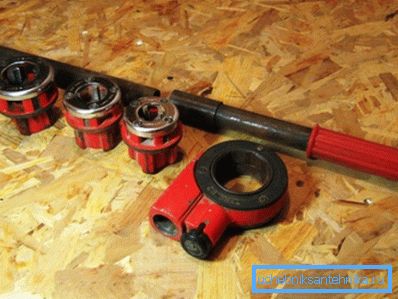

Outil de filetage
  1. La connexion filetée est beaucoup plus difficile à réaliser que le sertissage, car vous devrez couper le fil.

Important: Il est conseillé d’effectuer le filetage sur des tuyaux en cuivre à paroi épaisse, car les parois minces peuvent être écrasées ou coupées avec une expérience d’installation insuffisante.

Le filetage se fait avec des matrices pour tuyaux - un dispositif spécial avec des poignées et des couteaux. Dans les ensembles modernes, des inserts spéciaux sont utilisés, sélectionnés en fonction du pas de filetage et du diamètre du tuyau.

Le principe d'utilisation de l'outil est le suivant: nous appliquons de l'huile moteur sur le métal, définissons l'outil et passons en avant de deux tours, puis inversement. Ensuite, nous faisons quelques tours en avant et un en arrière.

Les raccords filetés sont vissés sur les filets filetés à l'aide de fum-tape. Certains raccords prévoient une bague d’étanchéité en caoutchouc et dans ce cas, aucun ruban isolant n’est nécessaire.

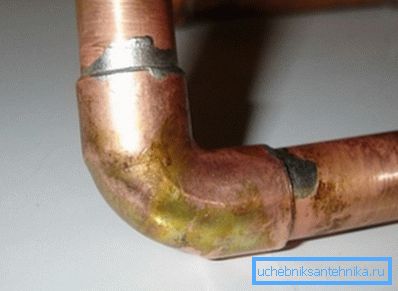

Joint de soudure en étain
  1. Le brasage des tuyaux de chauffage en cuivre est la méthode la plus efficace, mais qui prend du temps.. Des outils tels qu'un brûleur à gaz, un coupe-tube, un fraiseur et un Scotch Bright sont nécessaires. De matériaux autres que les tuyaux et les raccords, vous aurez besoin de soudure ou de flux.

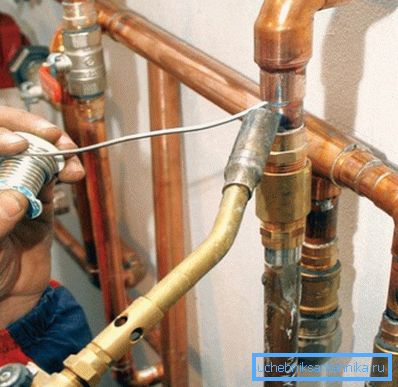

Les conséquences d'une installation incorrecte seront la réparation des tuyaux en cuivre.
    • Couper le tuyau et le chanfrein le long du bord.
    • Nous nettoyons le bord du Scotch Bright pour le faire briller et faisons de même avec le volume interne du raccord.
    • Appliquez de la soudure sur le siège et mettez le tuyau de raccord.
    • Nous chauffons le lieu de soudure avec une torche à gaz jusqu'à ce que la soudure apparaisse à l'extérieur.
    • Pendant que le métal est chaud, retirez le surplus de brasure avec des chiffons.

    Conclusion

    Vous savez maintenant quels sont les tuyaux en cuivre pour le chauffage et comment assembler un système hermétique unique à partir de ceux-ci. Avez-vous des questions? Plus d'informations utiles que vous pouvez trouver en regardant la vidéo dans cet article.
