Tuyaux de plomberie: matériaux, dimensions et méthodes

Le sujet de cet article concerne les types de tuyaux et de raccords de plomberie. Nous devons déterminer quels tuyaux de plomberie en métal et en plastique sont actuellement utilisés, comment ils sont connectés les uns aux autres et aux appareils de plomberie. De plus, nous découvrirons quels diamètres sont typiques pour certaines communications.

Matériaux et champ d'application

Tout d’abord, déterminez quels tuyaux de plomberie peuvent être utilisés et à quelles fins.

Conduites d'eau sous pression et systèmes de chauffage

• L'acier noir ne perd toujours pas sa place dans les systèmes de chauffage central. Sa force est un avantage certain; la résistance à la corrosion limitée est compensée par l'absence d'air dans le système toute l'année.

Faites attention! Hélas, mais le fait que les tuyaux de chauffage ne doivent pas être jetés pour l'été - seulement en théorie. En pratique, le temps chaud des années - il est temps de réparer, et les fuites inévitables entre les sections des radiateurs en fonte forcent parfois le système à se vider.

• La galvanisation est dépourvue du principal inconvénient de l'acier noir. Cependant, il y a une nuance ici: la couche de zinc est cassée sur les soudures. Le chauffage ou l’alimentation en eau résistant à la corrosion n’est disponible que s’il est entièrement assemblé sur le filetage.
• L'acier inoxydable ondulé a la plus haute résistance à la traction, résiste à la corrosion, aux produits agressifs et ne présente pas l'inconvénient principal des solutions précédentes - la complexité d'installation avec filetage ou soudage. Les tuyaux flexibles ondulés se plient avec un rayon égal à leur diamètre. Le seul inconvénient est le prix relativement élevé (pour 15 mm - à partir de 170 roubles par mètre).

• Métal-plastique utilisé dans les systèmes de chauffage par le sol, le chauffage autonome et l'approvisionnement en eau (chaude et froide). Dans le DH, il peut également être utilisé; Cependant, ce matériau a été gravement (et indûment) endommagé par la réputation des raccords à compression pour tuyaux, qui, avec certaines erreurs d'installation, commencent à s'écouler après plusieurs cycles de chauffage et de refroidissement. Le tuyau est constitué de deux couches de polyéthylène réticulé avec un tube en aluminium entre elles.

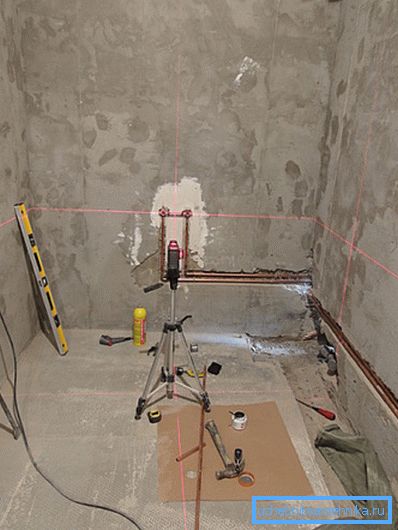

• Les tuyaux de plomberie en cuivre peuvent être utilisés dans tous les types de systèmes de chauffage et d’alimentation en eau. Ce n'est pas une solution bon marché, mais extrêmement durable.

• Le polypropylène, en revanche, est attrayant pour son faible coût.. La plomberie en polypropylène dure au moins un demi-siècle et ne souffre pas de la prolifération de sédiments minéraux; L'érosion de la surface interne par le plastique dur en suspension n'est pas non plus terrible.

Important: dans les systèmes d'alimentation en eau chaude et de chauffage, du polypropylène renforcé de papier d'aluminium ou de fibre de verre hachée (fibre) est utilisé. Le renforcement augmente la résistance à la traction et réduit considérablement l'allongement du pipeline de polymère pendant le chauffage.

• Le polyéthylène est utilisé uniquement et exclusivement pour l'eau froide.. La température de travail de ce plastique est limitée à 40 degrés.
• Le polyéthylène réticulé, cependant, en diffère fondamentalement par une résistance et une résistance à la chaleur accrues.. Les liaisons croisées entre les molécules de polymère modifient leurs caractéristiques physiques, leur permettant d'être utilisées dans tous les systèmes de chauffage et les circuits d'eau chaude. La flexibilité des tubes les rend très populaires avec le câblage de collecteur.

Eaux usées

La liste des matériaux utilisés pour les réseaux d'égouts est nettement plus réduite.

• La fonte a maintenant perdu son ancienne popularité. Les raisons - le coût élevé, la grande masse et l’installation fastidieuse avec des douilles embossées. Le seul argument en faveur de la fonte réside dans ses qualités acoustiques: des murs massifs absorbent tout bruit, ce qui est très utile dans le cas d'une colonne montante dans un immeuble à appartements.

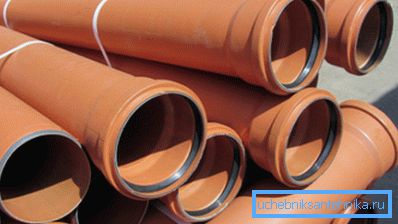

• Tuyaux de plomberie en PVC, au contraire, au sommet de la popularité. Son faible poids, son installation simple et sa facilité de coupe lui ont permis de faire pression sur les solutions concurrentes sur le marché actuel.
• Le polypropylène est utilisé ici. Il est encore plus léger que le polychlorure de vinyle, a une dureté supérieure et, surtout, une résistance à la chaleur. La température de fonctionnement du système d'égout en polypropylène peut aller jusqu'à 90 degrés contre 60 pour le PVC.

• Le polyéthylène est beaucoup moins utilisé, précisément à cause de la basse température de fonctionnement, ce qui le rend particulièrement silencieux: des parois épaisses et extrêmement élastiques éteignent les sons légèrement pires que la fonte.

L'assemblée

Comment l'installation de tuyaux de plomberie se fait-elle dans chacun des cas énumérés?

Plomberie, chauffage

Eaux usées

Terminologie

Certains termes sont susceptibles d’être inhabituels pour des lecteurs éloignés de la plomberie et doivent donc être commentés.

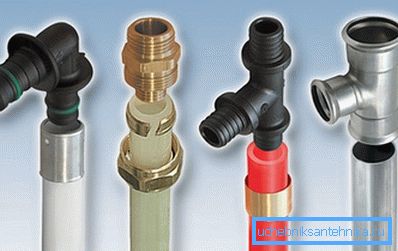

• Le raccord de compression presse le tuyau avec un joint en caoutchouc ou en silicone lors du serrage d'un écrou à chapeau de section transversale interne conique, ou presse le tuyau lui-même au niveau de la buse à l'aide d'un anneau fendu (dans le cas du cuivre doux et du métal-plastique).

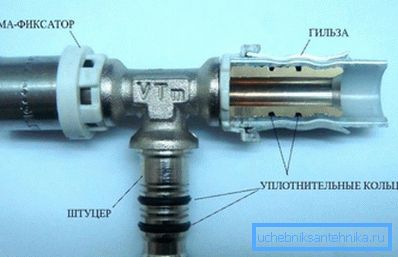

• Le raccord à pression fixe de manière fiable le tuyau en métal et en plastique sur le raccord à l'aide d'une paire de bagues en caoutchouc lors du sertissage du revêtement en acier inoxydable avec une pince spéciale.

• Le raccord par pression (à partir de la langue anglaise push - push) est fixe lorsque vous appuyez dessus. L'étanchéité est également fournie ici avec des anneaux en caoutchouc, tandis que le fixateur est un anneau à ressort en acier inoxydable avec les pieds pointés vers l'intérieur.

Lors du soudage du polypropylène, un fer à souder à basse température fait fondre la surface interne du raccord et la surface externe du tuyau; ensuite, les pièces sont combinées et après refroidissement, elles ne font plus qu'un.

Le soudage bout à bout de canalisations en polyéthylène semble similaire.

• Le raccord d'électrofusion contient un serpentin de chauffage. En l'alimentant, vous pouvez le forcer à chauffer le polyéthylène jusqu'au point de fusion et à réaliser un soudage fiable des pièces.
• Le polyéthylène réticulé a une mémoire mécanique et, après avoir étiré l'extrémité du tuyau avec un outil spécial, il retrouve rapidement son diamètre d'origine en comprimant le raccord inséré. Une manche portée sur le dessus offre une fixation supplémentaire.
• Les raccords filetés des canalisations en acier sont réalisés à l'aide de raccords en fonte et en laiton; les fils sont scellés avec du lin (souvent avec un colorant) ou des matériaux polymères.

Important: c’est sur les filets que les différents métiers de la plomberie sont généralement assemblés à partir de tuyaux de plomberie - lampes de table, lampes de sol, tables, etc. Après la peinture, ces dessins amusants ont l’air très présentables.

Dimensions

Citons quelques faits intéressants, d’une manière ou d’une autre, concernant les diamètres des pipelines à diverses fins.

• Les vendeurs et les rédacteurs techniques indiquent souvent les dimensions de tuyauterie des tuyaux en pouces. C'est en quelque sorte un hommage à la tradition: c'est en pouces anglais que sont mesurés les diamètres de fils. Les instructions pour convertir le système de mesure auquel nous sommes habitués sont simples: il suffit de multiplier la taille par 25,4 - et nous obtiendrons la taille en millimètres.

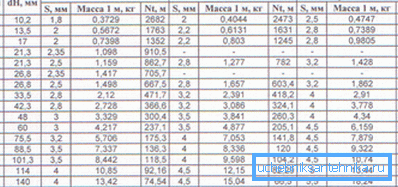

• La confusion ne s'arrête pas là. Pour les tubes en acier, le paramètre principal n'est pas le diamètre externe ou interne, mais le passage conditionnel (DU). En règle générale, il est proche du diamètre interne, mais pas égal, et indique uniquement la possibilité d'utiliser des filetages de taille appropriée pour le raccordement des éléments de ce pipeline.

• Les dimensions des tuyaux de plomberie en plastique de tous types sont indiquées dans le système métrique. En règle générale, ils sont désignés par le diamètre extérieur; pour calculer la section transversale interne, vous devez connaître l'épaisseur de la paroi.

Quelles sont les tailles pertinentes pour les systèmes de chauffage et d’alimentation en eau?

• Les canalisations d’approvisionnement en eau froide et en eau chaude ont un diamètre de 15 à 20 mm.
• Conduit au radiateur - 20 - 25 mm.
• Colonnes montantes eau et chauffage - 25 - 32 mm.
• 40 - 65 mm - le diamètre de la mise en bouteille du chauffage et de l'eau.
• Un tuyau de plomberie de 75 mm et plus est utilisé pour l'installation d'ascenseurs et de compteurs d'eau fournissant le chauffage, l'alimentation en eau chaude et en eau froide aux immeubles d'habitation.

Les dimensions des tuyaux de plomberie - PVC, polypropylène, polyéthylène et fonte - des eaux usées sont choisies en tenant compte de la possibilité de décharge à la salve.

• Le tuyau de plomberie de 50 mm est utilisé pour raccorder tous les appareils, sauf les toilettes.

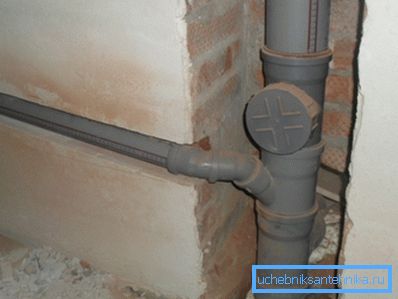

• 110 mm - une section typique du drain de la colonne montante de toilette et d’égout.

• 150 et plus - les tailles de rejet sur un puits et les sites de l'assainissement entre les puits.

Conclusion

Nous espérons que notre examen quelque peu superficiel des solutions existantes sera utile au lecteur. Comme toujours, la vidéo de cet article contient des informations thématiques supplémentaires. Des succès!
