Tuyaux en fonte ductile - caractéristiques et applications
L'abréviation de tuyaux en fonte du ЧSHG est définie comme «graphite nodulaire à haute résistance». La plupart des gens associent de telles conduites à des systèmes d’égout, mais en réalité, leur utilisation n’est pas limitée à un système d’égout. Ensuite, nous examinons de plus près les caractéristiques de ces tuyaux et examinons dans quel but ils sont utilisés.
Informations générales
La fonte, comme on le sait, se distingue de l'acier par une teneur plus élevée en carbone. Pour obtenir de l'acier, la fonte est envoyée aux unités de fabrication d'acier où l'air est fourni. En conséquence, l'oxygène lie le carbone au dioxyde de carbone.
De cette manière, on obtient un acier présentant des performances supérieures à celles de la fonte.
En particulier, les avantages suivants peuvent être distingués:
- Augmentation de la force au stress;
- Viscosité et plasticité.
Cependant, l'acier présente un inconvénient assez grave: la sensibilité à la corrosion, ce qui est inacceptable pour les conduites d'égout. Pour cette raison, les tuyaux en acier dans les réseaux d'égout ne s'appliquent pas.
Pour augmenter la résistance de l'acier à la corrosion, des scientifiques ont ajouté des alliages de chrome, de vanadium et de titane. Cependant, cela a entraîné une augmentation significative du coût du matériel. Par conséquent, les travaux ont commencé dans une direction différente - trouver un moyen de contrôler la forme du graphite contenu dans la fonte grise.

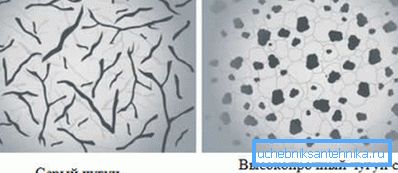

En 1943, une scientifique américaine, Kate Millis, était capable d’obtenir du graphite nodulaire au lieu de lamellaire en fonte. Cette modification a réussi en raison de l'ajout d'une petite quantité de magnésium au fer en fusion.
Ainsi, des tuyaux en fonte, à la fois robustes et résistants à la corrosion, sont apparus.
Propriétés des tuyaux VChGG
Ainsi, le principal avantage du fer du groupe du fer à haute vitesse est sa haute résistance associée à de bonnes propriétés de coulée.
Selon le document GOST 7293-85, il est indiqué que ces tuyaux doivent présenter les avantages suivants:
- Haute ductilité;
- Sensibilité mineure à l'apparition de concentrateurs de tension;
- Résistance aux charges cycliques;
- Facilité d'usinage;
- Haute résistance à la chaleur;
- Résistant aux environnements agressifs;
- Faible coefficient de frottement;
- Prix bas
En ce qui concerne les caractéristiques de coulée, la classe de chélate a:
- Bonne fluidité;
- Petit taux de retrait;
- Légère tendance à former des fissures chaudes.
Il est à noter que la partie extérieure des produits est recouverte d'un double revêtement protecteur:
- Le zinc;
- Vernis bitumineux.
Ce revêtement augmente la durabilité des produits. Toutefois, si le pipeline contient des éléments chimiques agressifs, des revêtements spéciaux peuvent être appliqués.
Champ d'application
Grâce aux qualités susmentionnées, les tuyaux en fer à haute fréquence sont utilisés à diverses fins, parmi lesquelles les applications suivantes:
| Production de pétrole et de gaz | Les pipelines sont utilisés pour transporter les produits extraits des puits aux usines de séparation. |
| Alimentation en eau | Pour ce faire, utilisez des tuyaux spéciaux sous pression. Ils sont largement utilisés pour les usines de dessalement industriel, ainsi que pour l’alimentation en eau (extérieure). |
| Systèmes d'égouts | Les tuyaux en fonte pour les eaux usées ont perdu leur popularité, mais ils continuent néanmoins d’être utilisés dans notre pays. |
| Apport de chaleur | Dans les réseaux où la température ne dépasse pas 120 degrés. |
Astuce! Malgré tous les avantages du pipeline en fonte, il est plus judicieux d’utiliser des tubes en plastique, car ils pèsent beaucoup moins et peuvent être montés à la main.
Espèces
Tout d’abord, les tuyaux VChShG diffèrent par la méthode de raccordement:
- Sous le joint soudé (la fonte est parfaitement cuite avec des électrodes spéciales);
- Sous la connexion socket.
Faites attention! Les instructions d'installation pour un tuyau avec une connexion à emboîtement impliquent un chanfrein à une extrémité du tuyau. S'il est coupé, le chanfrein doit alors être réalisé indépendamment pour assurer l'étanchéité du joint.
De plus, différentes propriétés de tuyau sont requises dans différentes applications, ce qui explique leur diversité.
Ci-dessous, nous considérons leurs principaux types:
- Pression - selon GOST 9583 75. Selon l’épaisseur de la paroi, ils sont divisés en trois classes:
- LA;
- Un;
- B.
La plus courante est la conduite sous pression du graphe haute fréquence de 150 mm, utilisé pour la pose de pipelines.

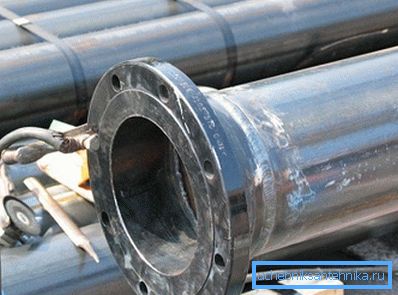

- Avec connexion à bride - ces produits sont fabriqués par la société russe “Free Falcon”. La connexion à bride permet une installation simple et fiable du pipeline.

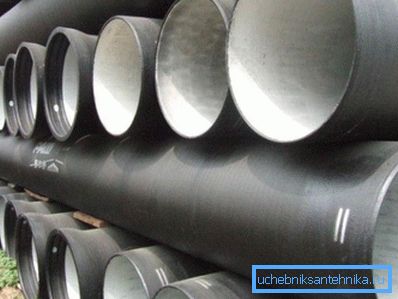

- Avec revêtement ciment-sable - ont des propriétés hygiéniques supérieures. Par conséquent, ils sont utilisés dans le dispositif d'eau potable pour l'eau potable. Il convient de noter que le tuyau en fonte ductile avec le CPP n'est pas sujet aux scories et est protégé contre la corrosion. Cela lui permet de préserver la qualité de l’eau potable régie par le SNiP.
Astuce! En raison de la confusion qui règne dans la documentation, lors du choix des produits, il est préférable de se familiariser avec la liste de prix actuelle du fabricant, plutôt que de compter sur la gamme indiquée par le GOST.
Ici, peut-être, sont toutes les caractéristiques principales et les types de tuyaux de la cheka.
Conclusion
Les tuyaux VChGH ont de nombreuses propriétés uniques. Par conséquent, malgré l’apparition sur le marché de matériaux modernes, ils sont toujours recherchés dans diverses applications. Ceci est largement facilité par la variété des produits du groupe des gaines en fer à haute fréquence, qui peuvent avoir certaines propriétés nécessaires dans différentes conditions de fonctionnement.
À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
