Tuyaux en plastique pour l’alimentation en eau: types et

De manière générale, l'installation de tuyaux en plastique pour l'alimentation en eau peut impliquer trois types de matériaux:

1. métal,
2. polypropylène,
3. polyéthylène.

Tous sont utilisés avec succès pour des pipelines à basse pression, utilisés dans les secteurs résidentiel et industriel. Mais si le polyéthylène (PE) est principalement utilisé pour le coffre, le stratifié à base de polypropylène (PP ou PPR) et à base de métal est généralement utilisé (il n’ya pas d’abréviation).

Ci-dessous, nous examinons de plus près les propriétés techniques et d'installation de tels matériaux, ainsi que la vidéo dans cet article.

Pipeline

En bref sur le polyéthylène

• Lorsqu'un système d'approvisionnement en eau est installé dans le secteur privé, un puits ou un puits (sable ou artésien) est généralement utilisé comme unité de prise d'eau, et une pompe submersible ou hydrophore de surface est utilisée pour la station de pompage.. Quelle que soit l'option proposée, un tuyau en polyéthylène de 32 mm de diamètre sert de voie d'accès à la jonction (à de rares exceptions près). Dans ce cas, les raccords à compression sont utilisés pour l'accouplement de tuyaux qui peuvent être droits (accouplement), coudés à 90 °, en té, en quadrilatère et réducteurs pour passer à d'autres sections.
• L’installation de PE se fait le plus souvent sous terre, mais il s’agit d’un matériau assez délicat; par conséquent, lorsqu’il est enterré dans une tranchée, certaines précautions sont utilisées, à savoir un tapis de sable.. Pour ce faire, versez une couche de sable de 2 cm à 5 cm et posez un tuyau d’eau sur lequel elle est à nouveau recouverte de sable afin que les objets solides présents dans le sol (pierres, métal, verre) n’endommagent pas le mur. Un avantage considérable du polyéthylène est son prix bas.

Note En plus de l’alimentation en eau, des tuyaux en polyéthylène sont utilisés pour l’installation de systèmes d’égouts à basse pression, ainsi que de canaux de câbles pour l’électrification et la communication.

Câblage en polypropylène

Pour le câblage typique, le polypropylène (ecoplast) est actuellement le plus souvent utilisé. Son abréviation est russe et ressemble à PP. En latin, PPR et les dimensions des tuyaux en plastique pour l’alimentation en eau en PP varient de 20 mm à 110 mm (diamètre extérieur). En outre, ces produits PPR peuvent être à paroi simple ou renforcés (la couche de renforcement est constituée de feuille d'aluminium ou de fibre de verre).

L’état de PPR dépend de l’objet et peut à nouveau être désigné par l’abréviation PN, suivie d’un chiffre indiquant la densité du mur et du mode d’utilisation de ce tuyau (pour eau chaude ou froide, chauffage autonome ou centralisé).

Ainsi, PN10 est conçu pour transporter de l'eau froide, avec une température ne dépassant pas 20 ° C en mode constant et pouvant atteindre rapidement 45 ° C. Dans ce cas, le mur (selon la section) peut être compris entre 1,9 et 10 mm et le diamètre interne entre 16,2 mm et 90 mm et résister à une pression de 1 MPa (10,2 kg / cm).²).

Le PN20 est conçu pour le froid et l’eau (un tel tuyau est souvent appelé universel), avec une température ne dépassant pas 80 ° C en mode constant et pouvant atteindre brièvement 100 ° C. Dans ce cas, la paroi (en fonction de la section) peut être comprise entre 16 mm et 18,4 mm et le diamètre interne entre 10,6 mm et 73,2 mm et résister à une pression de 2 MPa (20,4 kg / cm).²). Habituellement renforcé avec du papier aluminium.

Le PN25 est conçu pour le froid et l’eau (un tel tuyau est souvent appelé universel), avec une température ne dépassant pas 95 ° C en mode constant et pouvant atteindre brièvement 150 ° C.

Dans ce cas, la paroi (en fonction de la section transversale) peut être comprise entre 4,0 mm et 13,3 mm et le diamètre extérieur entre 21,2 mm et 77,9 mm, le diamètre intérieur entre 13,2 mm et 50 mm et la pression de maintien 2. , 5 MPa (26 kg / cm²). Le tuyau est généralement utilisé pour le chauffage centralisé, mais la couche de renforcement n’est pas située au centre de la couche mais plus près du bord extérieur.

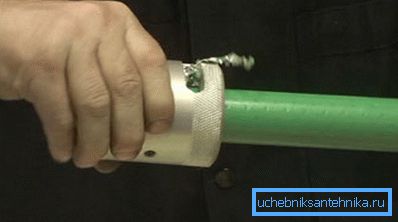

Comme pour la photo ci-dessus, un trimmer est utilisé pour l’arrimage du PN25. Il supprime non seulement la couche supérieure de PPR, mais également la feuille d’aluminium, afin de garantir une bonne adhésion lors du soudage de tubes de ce type avec un fer à souder électrique. Le plongeur est sélectionné en fonction du diamètre extérieur du tuyau en polypropylène PN25.

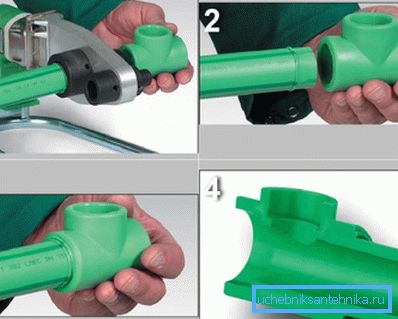

Les travaux d'assemblage pour les tuyaux en polypropylène sont réalisés à l'aide d'une traversée (raccord, angle 32 ?, 45?, 90?, Té), de raccords réducteurs et filetés (changement de matériau). Le fragment numéro 4 montre l'ajustement correct du tuyau au raccord, ce qui, avec une plus grande profondeur, aplatit le bord et, par conséquent, réduit le débit de l'alimentation en eau.

Note Pour le polypropylène, la réparation des tuyaux en plastique de l’alimentation en eau est très rare, car la période de garantie de l’usine de fabrication est de 50 à 100 ans. Mais il faut parfois un raccord qui, étant donné la rigidité des tuyaux, est fabriqué à l'aide d'un raccord américain.

Metalloplast

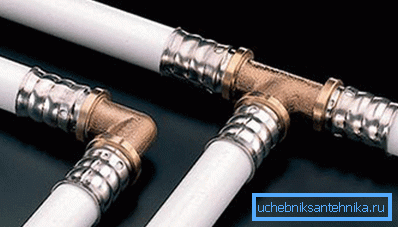

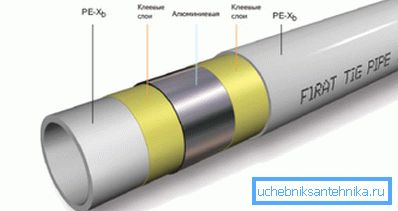

Le matériau le plus simple et le plus rapide pour la distribution de la plomberie est le métal-plastique - dans ce cas, le soudage n’est pas nécessaire pour l’accouplement ou le découplage - la connexion est réalisée à l’aide de raccords et de douilles métalliques à compression. Le tuyau lui-même est constitué de cinq couches, dont la partie inférieure et la partie supérieure sont en polymères, la partie centrale (renforçant) en feuille d’aluminium et deux liants en colle.

Si la pression de travail ne dépasse pas 10 atmosphères et que la température de l'eau ne dépasse pas 90 ° C, la durée de vie des tuyaux d'alimentation en eau en métal-plastique doit être d'au moins 50 ans, selon les fabricants.

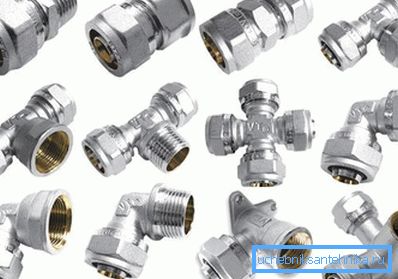

Le point faible ici sont les raccords et les prises d’eau pour tuyaux en métal-plastique - ils sont en métal et, malgré le fait qu’il puisse être de très haute qualité, tout métal est sensible à la corrosion. En outre, la couche de renforcement est également vulnérable, ce qui peut être avec ou sans joint - dans les cas où la feuille a un joint, cela affaiblit la résistance du renforcement.

Plus durable est une couche de renforcement sans soudure lorsque la feuille est habillée sous la forme d'un tube solide ou d'un chevauchement de couche. L'option sans soudure est également utilisée pour la pose du système de chauffage par le sol (à la place du polyéthylène).

Conclusion

Comme tout autre tuyau, le métal-plastique peut être combiné à n’importe quel matériau (métal, polypropylène), mais il existe un avantage incontestable: l’installation de tuyaux métal-plastique pour l’alimentation en eau peut être réalisée sur des surfaces inégales - le tuyau se plie facilement. Cette fonction vous permet de monter le tuyau, en le posant en ligne droite et avec n’importe quel virage, sans utiliser pour cela les raccords métalliques susceptibles de se corroder.
