Tuyaux en polypropylène pour le chauffage: 5 étapes

Les débutants qui n’ont pas suffisamment d’expérience pratique, lorsqu’ils choisissent certaines technologies pour concevoir un système de climatisation, se demandent si des tuyaux en polypropylène peuvent être utilisés pour le chauffage. Une réponse non équivoque que vous pouvez obtenir uniquement en lisant le matériel affiché ci-dessous.

Caractéristiques du polymère

Tout d’abord, il convient de noter que ce type de plastique, comme tout autre, est excellent pour transporter un milieu liquide, qui est le liquide de refroidissement dans le système de chauffage de la pièce.

De plus, le chauffage des tuyaux en polypropylène présente de nombreux avantages qui distinguent favorablement cette solution par rapport aux solutions existantes.

Ceux-ci comprennent:

1. Procédure d'installation facile. Les tuyaux en polypropylène pour le chauffage sont assemblés par soudure. Cette technologie, contrairement au soudage de pièces en acier, ne pose aucun problème, même pour un maître débutant, et ne nécessite pas l’intervention de spécialistes du côté, dont le prix des services est assez élevé.

1. Le polypropylène, étant l'un des types de plastique, ne s'oxyde pas à l'air, car le système de chauffage des tuyaux en polypropylène n'est absolument pas sujet à la corrosion. Cela prolonge grandement sa vie.
2. En raison de la finesse exceptionnelle du plastique, il n’ya pas de dépôt de sels minéraux dissous dans l’eau.. Par conséquent, même après de nombreuses années, la capacité du système de chauffage et, par conséquent, son efficacité ne diminueront pas.
3. Tuyau en polypropylène pour le chauffage, malgré la flexibilité, a une résistance mécanique élevée. Cela signifie que le réseau de chauffage de l'air intérieur constitué de ce type de polymère peut résister à la température élevée du fluide caloporteur et à la pression accrue du fluide calorigène.
4. Système de chauffage correctement conçu et conçu en tubes de polypropylène, en raison du débit élevé du fluide, L'efficacité accrue diffère de celle du chauffage constitué de pièces métalliques.
5. Le faible coût d’installation estimé du système de chauffage permet d’économiser.

Astuce! Etant donné que les tuyaux de chauffage en polypropylène sont faciles à souder les uns avec les autres, vous pouvez facilement concevoir vous-même le réseau de distribution d'eau nécessaire pour réduire vos coûts.

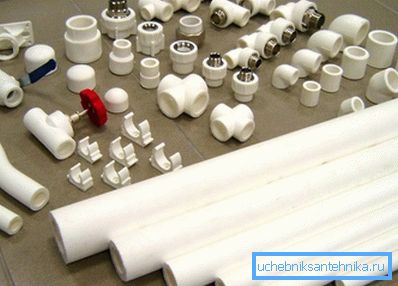

Sélection des matériaux

Il existe différents types de tuyaux en polypropylène. Mais tous ne sont pas adaptés à l’alimentation en eau et au chauffage. Toutes les caractéristiques techniques nécessaires sont reflétées dans le document GOST R 52134-2003.

Ce document indique également le diamètre des tuyaux en polypropylène pour le chauffage - le tableau qu’il contient vous permet de choisir le bon type de pièces en fonction de la température, de la pression et du type de caloporteur.

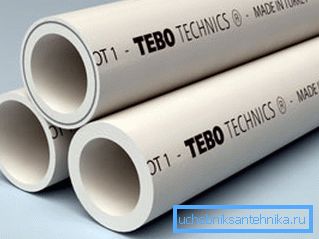

Le marquage des tuyaux en polypropylène aidera à distinguer les différentes pièces en polymère: les nuances PN 20 et PN 25 conviennent au chauffage, le plastique utilisé dans leur fabrication permettant le transport de liquides dont la température est de 90 degrés Celsius (la norme prévoit également un dépassement de 10 degrés de ce paramètre à court terme) .

Les chiffres après la lettre indiquent que la pression du liquide de refroidissement dans le système de chauffage peut être 20 ou 25 fois supérieure à la pression atmosphérique.

Il est préférable d’utiliser des tuyaux et des raccords en polypropylène pour le chauffage, étiquetés PN 25. Ces produits sont renforcés par une mince feuille métallique, ce qui confère au réseau de transport d’eau une fiabilité supplémentaire.

Que vous installiez un nouveau réseau de chauffage ou remplaciez banalement des canalisations, assurez-vous, avant de les acheter, de la qualité:

• le produit doit avoir une forme parfaitement ronde et uniforme;
• la structure du plastique à partir duquel les tuyaux sont coulés doit être uniforme sur toute leur longueur;
• sur le tuyau doit obligatoirement comporter un marquage permettant de connaître la date de fabrication, le numéro de lot et d’autres paramètres techniques.

Faites attention! Pour la fabrication d'un réseau de chauffage, vous devez acheter des tuyaux et des raccords les reliant, produits par une seule usine. Chaque fabricant peut apporter de petites modifications à la composition du polymère utilisé. Par la suite, lors de la soudure, cela peut conduire à l’apparition d’un mariage et à une connexion lâche des parties les unes avec les autres. De plus, la taille des produits de différents fabricants peut légèrement différer.

Assemblage du système de chauffage

Étape 1. Calculs

Bien que l'installation du système de chauffage puisse être réalisée de manière indépendante, il est conseillé de le concevoir à un ingénieur professionnel. Lui seul peut calculer tous les paramètres nécessaires et établir un dessin selon lequel le montage sera effectué.

Le choix d'un type de chauffage spécifique dépend des caractéristiques de la pièce et de sa surface. De plus, en fonction des radiateurs utilisés, il est possible d'installer des systèmes avec alimentation supérieure et inférieure.

Avant d'établir la documentation, le spécialiste doit inspecter le logement, en supprimer les dimensions, vérifier la présence ou l'absence d'isolant, etc.

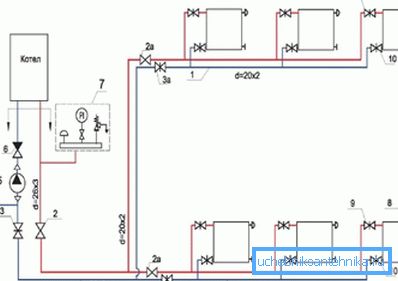

Le projet final, en plus de dessiner directement, devrait indiquer:

• Quel est le diamètre des tuyaux en polypropylène à utiliser lors de la conception d'un système de chauffage pour les locaux?
• angles sous lesquels les conduites principales doivent être posées pour assurer l'écoulement naturel de l'eau;
• points de fixation et façons de connecter les radiateurs et autres appareils (chaudière, chauffe-eau, etc.).

Étape 2. Outils requis

Le chauffage avec des tuyaux en polypropylène fonctionnera longtemps et efficacement que si la procédure de soudage a été scrupuleusement suivie lors de l'installation.

Dans ce travail, vous aurez besoin non seulement directement de tuyaux et de raccords, mais également d'équipements spéciaux:

• machine à souder spéciale pour souder le polypropylène (on l'appelle aussi "fer" ou "fer à souder");
• des buses permettant de chauffer des pièces de différents diamètres;
• coupe-tube spécial ou des ciseaux, avec lesquels vous pouvez couper des morceaux de tuyau de la longueur désirée;
• rasoir - dispositif permettant d’enlever de l’extrémité du tuyau les restes de la feuille de renforcement, qui peuvent gêner le soudage;

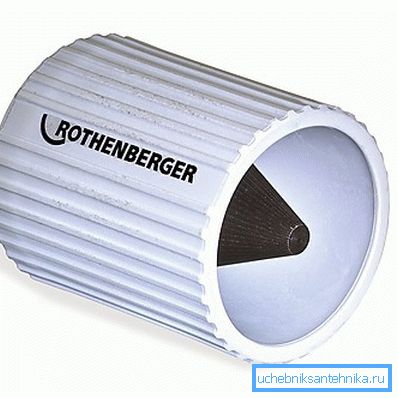

• Faskosnimitel - un dispositif qui fait un biseau sur la coupe du tuyau, grâce à quoi il pénètre mieux dans le raccord pour connecter les tuyaux.

Étape 3. Préparation

Avant de procéder à la connexion, il est nécessaire de préparer les tuyaux avant de les utiliser:

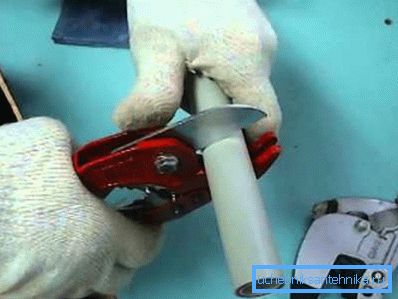

1. À l'aide de ciseaux spéciaux ou d'un coupe-tube, les tubes en polypropylène acquis sont coupés en longueurs dont vous avez besoin;

1. De l'extrémité du tuyau (sa partie extérieure), un chanfrein est enlevé avec une largeur de 3 mm et un angle de 15 degrés. Grâce à cette opération, le tuyau est plus facile à entrer dans les raccords de connexion. De plus, l'extrémité pointue ne «nettoie» pas la couche de plastique chauffée, ce qui pourrait entraîner une violation de l'étanchéité du joint à l'avenir.

1. Le tuyau et la surface intérieure du raccord doivent être soigneusement nettoyés de la poussière et des débris, puis dégraissés avec un composé spécial.

Étape 4. Soudure

Il est nécessaire de commencer à travailler avec la préparation de l'équipement:

1. Installez le fer sur un support spécial, ce qui facilite son utilisation et protège contre les blessures.
2. Le thermostat de l'appareil doit être réglé à 270 degrés Celsius. Cette température est optimale pour le soudage de tuyaux en polypropylène lors de l'installation du système de chauffage.
3. Après cela, vous devez attendre que l'appareil chauffe. La fin de ce processus sera indiquée par une LED verte.

Le processus de connexion des tuyaux les uns aux autres est exécuté dans l’ordre suivant:

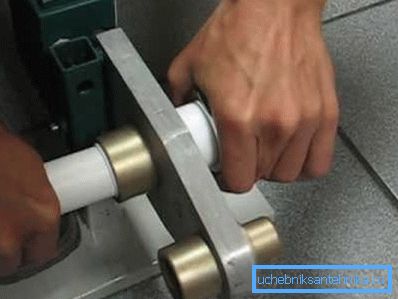

1. Un raccord est placé sur la broche du fer à souder et un tuyau est inséré dans la prise. Ceci doit être fait simultanément pour que le chauffage et la fusion du plastique sur les deux parties se fassent de manière uniforme.

1. Le temps de préchauffage dépend du diamètre des pièces utilisées et est indiqué dans la documentation fournie avec le fer à souder.
2. À la fin de la fusion, vous devez retirer le tuyau et le raccord du fer à souder et les insérer les uns dans les autres.

Pour assurer une qualité maximale lors de l’amarrage, il est conseillé de suivre ces conseils:

• pièces de raccordement, vous devez vous assurer que leur ligne axiale est strictement parallèle;
• pendant le durcissement du plastique ne peut pas déplacer le tuyau et le raccord;
• lors de la jonction de produits, il est interdit de les tourner autour de son axe.

Étape 5. Fixation

La connexion avec les radiateurs de chauffage est faite en utilisant des éléments spéciaux détachables, qui sont attachés aux sections d'extrémité des conduites de chauffage.

Afin d'éviter toute déformation lors du fonctionnement, toutes les pièces finies doivent être fixées au mur avec des fixations ou des supports. Ils doivent être conçus pour supporter le poids du tuyau rempli d’eau. De la même manière, les radiateurs montés.

Conclusion

Les instructions fournies dans cet article décrivent en détail la séquence d'actions qui vous permettent d'équiper vous-même le chauffage à conduit unique en polypropylène d'une maison privée. Une construction similaire est réalisée et la construction d'un schéma similaire dans l'appartement. Plus de détails sur notre sujet indiqueront la vidéo proposée à votre attention.
