Tuyaux en polypropylène renforcé pour le chauffage: choix et

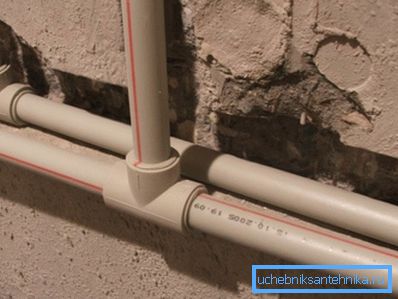

Les tuyaux de chauffage renforcés de polypropylène (type PN 25) ont trouvé de nombreuses applications dans la construction de bâtiments résidentiels et publics.

Caractéristiques des produits en polypropylène

L’urgence de l’utilisation de ces produits n’est pas accidentelle, car ils présentent les avantages suivants:

• débit accru;
• longue ressource opérationnelle;
• facilité d'installation, travaillez de vos propres mains;
• résistance aux déformations mécaniques;
• moins susceptibles de causer des blocages;
• prix plus abordable par rapport au coût des contreparties en métal.

Dans cet article, nous examinerons les principales caractéristiques de ces produits polymères et décrirons les caractéristiques de leur sélection et de leur fonctionnement.

Variétés principales

Sur le marché intérieur, les tuyaux de chauffage renforcés de polypropylène sont apparus relativement récemment, mais ont déjà acquis une distribution suffisante.

Ces produits polymères sont disponibles dans les variétés suivantes:

• Les modifications à trois couches sont constituées des couches externe et interne de polypropylène, tandis que la couche intermédiaire entre elles est constituée de feuilles d’aluminium ou de fibres de verre.

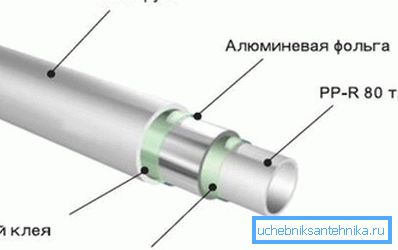

• Les modifications à cinq couches consistent également en une couche de polypropylène interne et externe et en une couche de fibre de verre ou de feuille. Mais, en plus des intercalaires énumérés, deux couches d'adhésif thermofusible ont été utilisées dans ces tuyaux, ce qui permet d'obtenir des produits plus résistants avec une légère augmentation de l'épaisseur de la paroi.

Important: Bien que ces deux modifications conviennent également au transport de liquide de refroidissement, il s’agit du tuyau à cinq couches qui peut être utilisé dans les systèmes où l’eau chauffée circule sous haute pression.

Selon le type de ferraillage, on distingue les types de tuyaux en polypropylène suivants:

• Modifications renforcées avec une feuille continue en aluminium (marquage PPR-AL-PPR) dans laquelle une feuille d'aluminium est appliquée sur toute la face externe du produit. Lors du montage, la couche d'aluminium aux extrémités des tuyaux est coupée à la distance requise pour l'installation des raccords de connexion.

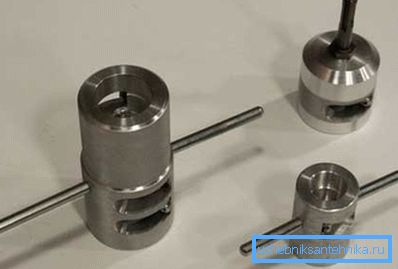

Important: Le décapage de la feuille d’aluminium aux extrémités des tuyaux est effectué à l’aide d’un dispositif spécial, le rasoir.

• Modifications dans lesquelles le renforcement avec une feuille d'aluminium est inégale et est amélioré vers les extrémités ou vers le milieu du produit. Ces tuyaux avant d'installer les raccords ne sont pas nettoyés.

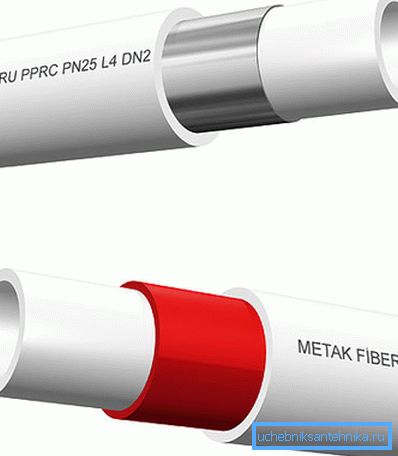

• Les versions renforcées de fibre de verre (étiquetées PPR-FB-PPR) sont des tuyaux à trois couches dont les surfaces intérieure et extérieure sont en polypropylène.
• Les modifications renforcées avec des matériaux composites (un mélange de polypropylène et de fibre de verre) sont également représentées par des tuyaux, dont les surfaces internes et externes sont en polypropylène.

Important: Certains fabricants produisent des tuyaux dont l’armature est en tôle perforée en aluminium. L'acquisition de tels produits pour une utilisation dans des systèmes de chauffage autonomes n'est pas recommandée en raison de la perméabilité accrue du produit à l'oxygène.

En raison de la présence de perforations, il est probable que de l'oxygène s'accumule dans le système de chauffage, ce qui affectera négativement le fonctionnement de l'équipement de chauffage.

Caractéristiques de fabrication

Les instructions pour la production industrielle de tubes en polypropylène renforcé reposent sur la méthode de la double coextrusion. Au cours du processus de production, un équipement spécial est utilisé - une extrudeuse.

À travers une buse spéciale de l'agrégat, le mélange de polymères est extrait par deux couches qui forment la gaine intérieure et extérieure. Malgré la simplicité apparente du processus de production, l'utilisation d'une extrudeuse est une technologie de pointe et nécessite une approche qualifiée pour la réalisation de ces travaux.

La production de tuyaux de chauffage est réalisée en prenant en compte une large gamme de tailles, y compris la longueur du produit et le diamètre interne de la section transversale. C'est pourquoi le choix d'un produit vous permet d'acheter tout ce dont vous avez besoin pour le chauffage dans la plupart des maisons de campagne.

Les tuyaux en polypropylène pour le chauffage, renforcés de fibre de verre ou d'aluminium, sont complétés par des éléments de raccordement spéciaux - raccords.

Actuellement, les marques spécialisées produisent une large gamme de raccords permettant d'effectuer des travaux d'installation sans utiliser de pièces métalliques.

Une catégorie distincte de raccords est conçue pour connecter des tuyaux en polypropylène à un pipeline en métal. De tels éléments de raccordement sont constitués de matériaux polymères et sont en même temps équipés d'inserts en laiton ou en silumine qui, au contact des armatures en acier, ne provoquent pas de processus corrosif.

Une large gamme de produits en polypropylène est réalisée en tenant compte de différentes couleurs. Par exemple, vous pouvez acheter des tuyaux et des raccords en gris, blanc, noir et vert.

Une couleur ou une autre ne garantit aucun avantage. Par conséquent, lors du choix d'une couleur, vous devez être guidé par la manière dont les tuyaux s'intègrent à l'intérieur.

Important: selon les experts, les produits en polypropylène, peints en noir, se caractérisent par une résistance accrue au rayonnement ultraviolet.

Caractéristiques principales

Les tuyaux en polypropylène renforcé, dont les caractéristiques de chauffage sont uniques à bien des égards, sont le matériau le plus populaire des plombiers domestiques.

Ces tuyaux sont installés dans différents types de câblage, ce qui n’est pas surprenant, car les produits PN 25 se caractérisent par les propriétés suivantes:

• Durée de vie d'au moins 50 ans dans le cas d'une installation correctement effectuée et à une pression normale dans le système (pas plus de 10 bars avec une température maximale de +95 ° C). Le problème de la surpression dans les systèmes de chauffage n'est aujourd'hui pratiquement jamais rencontré, des chaudières pouvant ajuster ce paramètre étant couramment utilisées. Si la pression au-dessus des paramètres spécifiés peut être acheté des tuyaux en métal, conçus pour plus de pression.
• Surface interne idéalement lisse résistant à la plupart des liquides de refroidissement appliqués. Par exemple, si toute l’alimentation en eau en métal est couverte de micro-reliefs de l’intérieur, en raison de l’influence du liquide de refroidissement, les tuyaux en PP restent parfaitement lisses pendant tout le cycle de vie.
• La possibilité de montage avec des équipements faciles à utiliser, dont le prix est bas. Si la formation d'un tuyau en métal nécessite un équipement permettant de couper les fils et de plier des éléments individuels à angle droit, dans le cas des tuyaux en plastique, tout est d'un ordre de grandeur plus simple. De ce fait, l’installation de polypropylène peut être réalisée dans toutes les conditions.

Une fois que nous avons défini les caractéristiques principales des tuyaux en polymère renforcé, nous examinerons les instructions d’assemblage des systèmes de chauffage utilisant ces matériaux.

Caractéristiques de l'installation

Important: Le soudage de tuyaux multicouches en polypropylène avec des raccords en polymère conventionnels nécessite une approche particulière. Le fait est que les extrémités nues des produits portant les marques PPR-AL-PPR en contact avec la pression de l'eau chaude s'érodent du fait des processus de cavitation. De ce fait, la couche d'aluminium s'est progressivement stratifiée, ce qui a entraîné la destruction de la soudure.

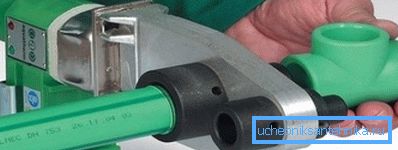

Comment éviter la destruction de la couche d'aluminium lors du soudage de tuyaux et de raccords à l'aide d'un fer à souder spécial?

Il existe plusieurs recommandations, à la suite desquelles vous éviterez les effets négatifs du contact du métal et du liquide de refroidissement:

• Lorsque vous commencez à souder, assurez-vous que la face d'extrémité est égale. Ceci éliminera la formation d’écarts entre le bord de la section et la cavité interne du raccord.
• Vérifiez soigneusement la surface interne du tuyau à une distance de 1 cm de la coupe. Il ne devrait y avoir aucune éraflure, abrasion ou éraflure sur cette distance.
• Soudant le tuyau et le raccord, nous combinons les deux pièces avec une force maximale jusqu’à la butée. Dans ce cas, la ligne de coupe sera enterrée dans la cavité interne du raccord et fondue, ce qui exclura le contact de l'aluminium avec de l'eau.

Important: Toutes les recommandations ci-dessus doivent être observées lorsque vous travaillez avec des tubes composites à armature composite. Le résultat de l'installation sera donc d'une qualité particulièrement élevée.

Conclusion

Nous avons donc appris ce qu’est un tuyau en polypropylène avec une couche de renforcement. En outre, nous avons examiné comment ces produits peuvent être appliqués aux fins auxquelles ils sont destinés afin de pouvoir être utilisés efficacement et aussi longtemps que possible. Vous trouverez plus d'informations utiles en visionnant la vidéo dans cet article.
