Tuyaux en ppu: ce que vous devez savoir sur l’isolation des

Les tuyaux en PPU sont l’un des matériaux utilisés pour réduire les pertes de chaleur sur les principales sections des systèmes de chauffage et d’alimentation en eau chaude. Elles sont produites selon différentes technologies, mais quelle que soit la méthode de production, les communications assurent une isolation efficace.

Couvertures en polyuréthane

Production de matières premières

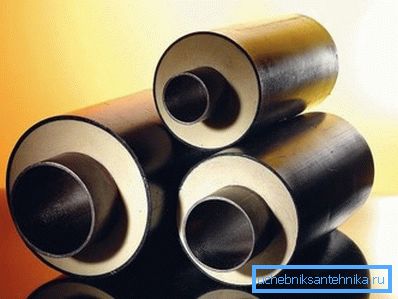

Le tube en acier en PPU - gaine est souvent appelé "tube dans le tube". Ce nom est parfaitement justifié puisqu'un circuit de protection complètement fermé est formé autour de la partie principale lors de l'assemblage, ce qui répète la géométrie du pipeline lui-même. Dans le même temps, les propriétés isolantes de la mousse de polyuréthane permettent une réduction significative des pertes de chaleur dans l'environnement.

La fabrication de polyuréthane expansé peut être réalisée de deux manières:

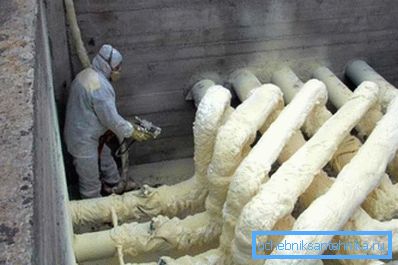

• Dépoussiérage. Cette technique est utilisée pour traiter les communications existantes. La synthèse du matériau est effectuée directement sur l'objet et l'application est effectuée à l'aide de distributeurs pneumatiques.

• Remplir. Il en va de même pour les ébauches de panneaux isolants et de boîtiers, qui peuvent ensuite être utilisés pour l'installation de circuits de protection et pour la fabrication de produits tubulaires. La masse de polyuréthane fondue pénètre dans la chambre où elle se mélange à l'agent moussant, puis remplit des formes spéciales.

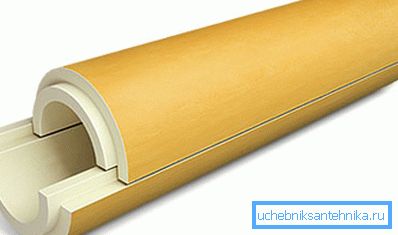

Faites attention! Vous pouvez facilement installer des enveloppes poreuses avec une fente latérale longitudinale, ce qui facilitera grandement la tâche de mettre de l'ordre dans votre système de chauffage domestique.

C'est la deuxième technologie utilisée lorsque les tubes shell PPU sont fabriqués dans les usines conformément à la norme GOST 30732 2006. Dans la section suivante, nous décrivons en détail les principales caractéristiques de ces produits.

Éléments de construction

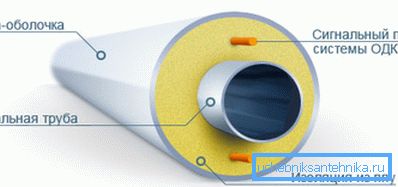

La conception du tuyau en PUF comprend les éléments suivants:

• Pipeline de travail. En tant que ligne de transport principale, les produits en acier de type suture et sans soudure peuvent être utilisés, ainsi que les modèles en polypropylène. En règle générale, on choisit de tels matériaux capables de résister à une pression allant jusqu'à 1,6 MPa et à une chaleur allant jusqu'à 140 MPa. ⁰C.

Faites attention! GOST permet une augmentation de la température à court terme jusqu'à 150 ⁰C avec refroidissement ultérieur obligatoire.

• Circuit thermique en polyuréthane pulvérisé ou de remplissage. Plus les exigences relatives aux caractéristiques d'isolation thermique du circuit sont élevées, plus sa puissance est grande, cependant, le prix du produit augmente proportionnellement à l'augmentation de l'épaisseur de cette couche.
• Gaine protectrice, élément essentiel pour la pose de communications dans le sol sans canaux ou pour les placer à l'extérieur.
• Système UEC pour tuyaux PPU (télécommande opérationnelle). Le plus souvent, il s'agit d'une paire de fils de cuivre placés dans l'épaisseur de la couche de polyuréthane. Il est utilisé pour déterminer l’état de la conduite dans son ensemble et dans ses différentes sections, ainsi que pour rechercher le plus rapidement possible les segments d’urgence.

Variétés principales

Selon la conception de l'enceinte de confinement et les matériaux utilisés pour sa fabrication, ces types de produits sont distingués:

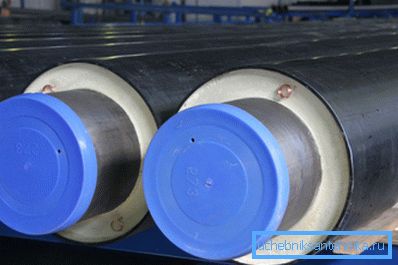

• Tuyau PPU PE - modèle isolé du polyéthylène dense. Utilisé pour la pose souterraine de communications. La gaine en polymère protège le polyuréthane de la compression excessive ainsi que des effets des solutions de sol agressives. Pour sceller les joints avec des manchons rétractables spéciaux.

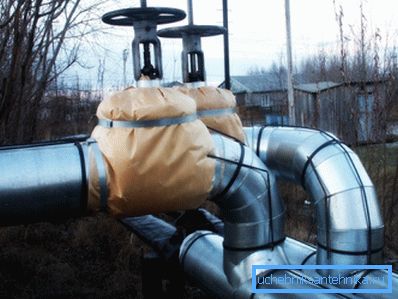

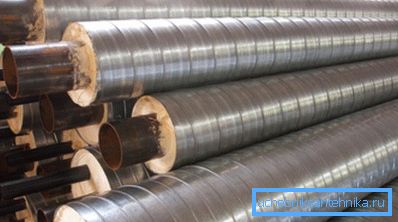

• Pipe PPU OTs - une version dans un boîtier en acier galvanisé. Le principal domaine d'application est la pose de communications terrestres. Pour la fabrication du boîtier, une tôle galvanisée mince est utilisée, dont l'épaisseur peut être ajustée en fonction des conditions d'utilisation. Les bords des feuilles adjacentes sont nécessairement laminés et, si nécessaire, également scellés avec un scellant pour joints de tuyaux.

Faites attention! Le plus populaire est une coquille à spirale, mais dans certains cas, des coquilles à anneaux sont utilisées.

Paramètres de performance

Pour les produits décrits, les caractéristiques sont très hautes performances.

Les caractéristiques techniques des tuyaux en PPU dépassent de manière significative les chiffres similaires pour les modèles avec d'autres matériaux d'isolation thermique:

• Pression de travail -1,6 MPa.
• La pression maximale est de 2,2 MPa.
• Température de fonctionnement -130⁰C.
• Température de pointe - 150⁰C.
• La profondeur de pose dans le sol (pour les modèles avec gaine PE) est de 0,6 m le long du bord supérieur.
• La diminution de la perte de chaleur (par rapport à une couche de laine minérale d'épaisseur similaire) va de 8 à 10 fois.
• La durée de fonctionnement est de 30 ans et plus.

Avantages pour l'isolation des canalisations

En résumant brièvement tout ce qui précède, nous tenterons d’analyser les principaux avantages de tels produits lors de leur utilisation pour la communication:

• Haute performance thermique. L'augmentation de l'épaisseur du circuit de protection minimise les déperditions de chaleur, ce qui a un effet positif sur la qualité de l'alimentation en eau chaude et sur le confort des habitations grâce au fonctionnement du système de chauffage. (Voir aussi l'article Système de chauffage monotube: caractéristiques.)

Faites attention! Les instructions recommandent l'utilisation de mousse de polyuréthane pour la finition des lignes reliant les chaufferies distantes aux consommateurs.

• Fiabilité et durabilité. Le matériau lui-même conserve ses propriétés pendant au moins 30 ans, sans être affecté par les produits chimiques ni par les changements brusques de température.
• Les gaines de protection en polyéthylène ou en acier galvanisé "prolongent également la durée de vie" de l'isolant: tant avec la pose souterraine que cachée, la boucle interne reste intacte.

• Un autre avantage est la possibilité d'installer un système de commande à distance: avec l'aide de conducteurs indicateurs, vous pouvez rapidement trouver une section endommagée de la conduite de chauffage.
• Installation relativement facile. Le système "pipe in pipe" vous permet de collecter les communications d'éléments préfabriqués, ce qui vous fait perdre du temps et des efforts uniquement sur les joints d'étanchéité.
• Faibles coûts de réparation et d'entretien. La possibilité de pulvériser du polyuréthane vous permet de rétablir rapidement les contours isolants de tout pipeline.

Conclusion

Les tuyaux PPU se distinguent par de bonnes caractéristiques technologiques et une facilité d’utilisation. Leur utilisation vous permet d’économiser de manière significative sur l’achat de combustible pour les chaufferies, en particulier dans les cas où les lignes traversent des zones ouvertes. Plus en détail, ce matériel est présenté dans la vidéo de cet article.
