Tuyaux en pvc et leurs caractéristiques

Parmi la variété des tuyaux, une place de choix est occupée par les produits en chlorure de polyvinyle, dont la gamme est très étendue. Comme tous les autres produits de tuyauterie, les tuyaux en PVC sont fabriqués selon les normes GOST et, pour chaque type, il existe un document réglementaire. Ensuite, nous examinons les principales caractéristiques et propriétés des tuyaux en PVC, conformément à ces normes nationales.

Informations générales

Le PVC est donc un type de plastique caractérisé par les propriétés suivantes:

En raison de ces propriétés, les tuyaux en PVC trouvent de nombreuses applications dans la vie quotidienne et dans la production industrielle. En particulier, ces produits collectent des autoroutes fiables sans pression, qui offrent un excellent débit et un faible poids.

Spécifications techniques

Les caractéristiques techniques de ces produits de tuyauterie sont basées sur les propriétés physiques du polychlorure de vinyle.

En particulier, ce matériau confère au produit les qualités positives suivantes:

• Bonne rigidité de l'anneau, de sorte que le tuyau en PVC puisse supporter une pression interne de 120 atmosphères.
• Résistance aux distorsions de température (à la température de fonctionnement autorisée). L'augmentation de la taille pendant le chauffage n'est que de 5%, ce qui est nettement inférieur à l'analogue du polypropylène, par exemple.
• Bonne résistance aux UV.
• Poids insignifiant du tuyau en PVC.
• Respect de l'environnement, afin que les communications en PVC puissent être utilisées pour transporter de l’eau potable.
• Surface lisse, ce qui compte pour les réseaux d’égout car il réduit les risques d’ensablement.
• Résistance chimique.
• Prix ​​bas.

Bien entendu, en plus des avantages, il existe certains inconvénients qui sont également associés aux propriétés ci-dessus du polychlorure de vinyle.

Ceux-ci comprennent:

• Faible résistance à la chaleur, de sorte que les produits ne peuvent pas être utilisés pour l'alimentation en eau chaude et les systèmes de chauffage.
• La nécessité de réchauffer le système, où il peut être exposé à de basses températures.

Faites attention! La température de travail dans le pipeline ne doit pas dépasser 40 degrés Celsius.

Espèces

Classer les produits en question peut être principalement pour leur destination.

Ils peuvent être destinés à:

• Systèmes à écoulement libre;
• Systèmes de pression.

Ensuite, examinez les caractéristiques de chacune de leurs espèces.

Libre circulation

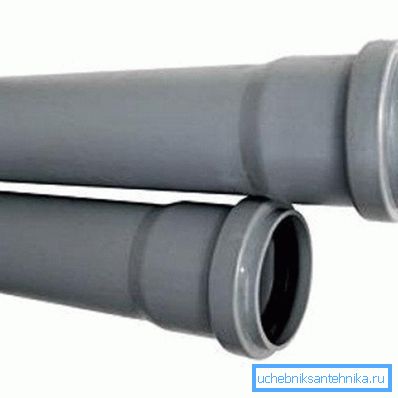

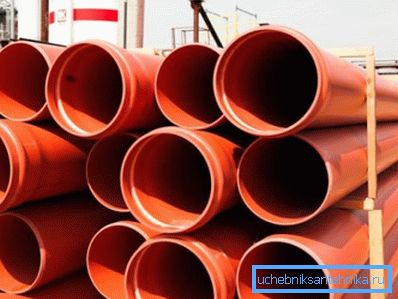

En règle générale, les tuyaux sans pression sont utilisés dans les systèmes internes et externes d’assainissement. Leur installation est réalisée en forme de cloche au moyen de bagues d'étanchéité. Grâce à cela, même un non-spécialiste peut assembler le pipeline de ses propres mains.

Les dimensions des tuyaux en PVC pour les systèmes d’égout sans pression peuvent être les suivantes:

• Diamètre - de 63 à 315 millimètres.
• Longueur - de 0,5 à 6 mètres.

Faites attention! Le poids d'un tuyau en PVC de 1 m, en fonction du diamètre, est compris entre 1 et 9,54 kg.

Je dois dire que le GOST pour les tuyaux en PVC de ce type contient 13 tailles. La pression de service maximale dans de tels systèmes varie entre 0,5 et 0,63 MPa. Toutefois, leurs parois peuvent résister à une pression de 10 à 20 MPa.

Les produits corrugués peuvent également être référés à des tuyaux sans pression. Corrugation - Les tuyaux en PVC sont extrêmement flexibles. Ils sont donc utilisés comme élément de raccordement, par exemple pour raccorder les appareils de plomberie au système d'égout.

Tête de pression

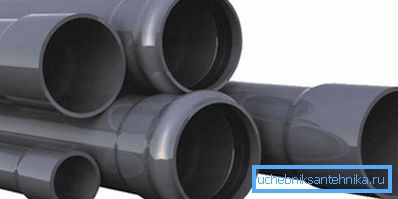

La principale exigence pour les conduites sous pression est la capacité de résister à une pression interne élevée. Par conséquent, la connexion est réalisée par la méthode adhésive, bien que les produits externes ressemblent aux analogues à écoulement libre décrits ci-dessus, car il y a aussi une prise à leur extrémité.

Le diamètre de ces produits de tuyauterie peut aller de 10 à 90 mm. De plus, le GOST correspondant a 11 de leurs tailles originales.

La pression de travail dans de tels systèmes peut atteindre 2 MPa. Une valeur plus grande ne peut pas se connecter.

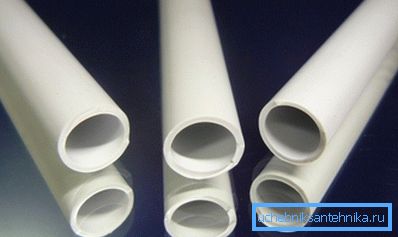

Je dois dire qu’en plus de la bague en forme de cloche et des produits adhésifs, il existe également un tuyau en PVC lisse, qui est utilisé lors de l’installation du pipeline sur des raccords de tuyauterie adhésifs et filetés. Son diamètre peut aller de 10 à 315 millimètres. Ils peuvent être utilisés aussi bien dans les systèmes à pression que dans les systèmes à écoulement libre.

CPVC

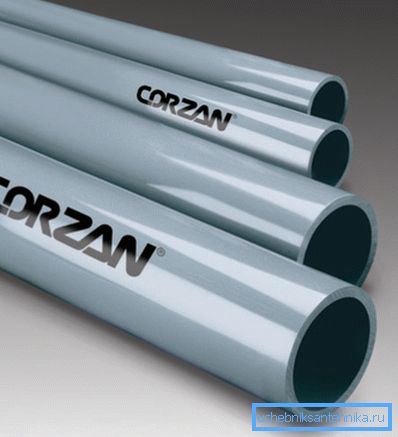

En parlant de tuyaux en PVC, il est impossible de ne pas mentionner les tuyaux en CPVC, obtenus à partir de polychlorure de vinyle chloré. Ce matériau a été créé dans les laboratoires de la NASA au siècle dernier. Cependant, il n’a pas été utilisé immédiatement pour un usage domestique, car la technologie de production a été gardée secrète pendant longtemps.

Les caractéristiques techniques du tuyau en CPVC sont supérieures à celles du PVC ordinaire. En particulier, il a une résistance à la traction plus élevée - 70-80 MPa, soit 700-750 atmosphères, ainsi qu'un point de fusion relativement élevé - 480 degrés Celsius.

Le plus souvent, ces produits sont utilisés aux fins suivantes:

• Pour les conduites d'eau industrielles, travaillant sous haute pression.
• Pour les systèmes d'extinction automatique.
• Dans les gazoducs.
• Dans l'industrie alimentaire. Étant donné qu’un tel pipeline n’interagit pas avec le liquide transporté, il est souvent utilisé pour pomper des jus de fruits, du lait, de la bière et d’autres produits.
• En raison de sa résistance aux températures élevées, le CPVC peut être utilisé dans les canalisations d'eau chaude et les systèmes de chauffage.

Ainsi, les produits de leur PVC chloré sont également largement utilisés.

Caractéristiques d'installation

L’assemblage du pipeline, comme déjà mentionné ci-dessus, peut être effectué de plusieurs manières:

• Avec l'aide de sockets;
• Par soudure à froid;
• Avec raccords filetés.

Différents types de systèmes sont utilisés dans différents types de systèmes.

Pipeline sans pression

L'installation à l'aide de prises est extrêmement simple.

L'instruction est la suivante:

• Le tuyau est inséré dans la prise. Le joint est scellé avec un anneau en caoutchouc, qui est situé dans une fente spéciale.
• Ensuite, le joint est scellé avec du mastic à la silicone, qui est utilisé pour traiter le joint.

Tuyau de pression

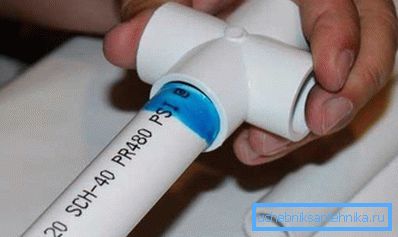

Les conduites sous pression sont assemblées le plus souvent par la méthode adhésive. La colle est un solvant qui soude les pièces en contact. Par conséquent, cette méthode d'installation est également appelée soudage à froid.

Le principe d'un tel assemblage n'est pas plus difficile, l'installation de systèmes à écoulement libre - l'extrémité du tuyau est traitée avec la composition et immergée dans le raccord de connexion ou la prise. Après cela, il est souhaitable de tourner les pièces afin que la composition soit répartie uniformément. Déjà après 1-2 heures, le joint va complètement durcir et reprendre de la force.

Astuce! Lors de l'installation du pipeline en utilisant la méthode de l'adhésif, il est conseillé d'utiliser la colle recommandée par les fabricants de tuyaux en PVC.

Quant au montage sur un raccord fileté, il est réalisé en installant le raccord du raccord dans le tuyau, après quoi la jonction est sertie avec un écrou de blocage spécial. Cette méthode est similaire à l'installation de tuyaux en métal.

Conclusion

Malgré certains inconvénients des tuyaux en PVC, ils sont largement utilisés dans divers types de canalisations industrielles et domestiques. Et dans les cas où les défauts de matériau sont critiques, utilisez des tuyaux en PVC-CPVC modifié. Dans la vidéo de cet article, vous pouvez en apprendre davantage sur ce sujet.
